p10
5
Posizionare la guarnizione lamellare nel supporto di
fusione (vedi Fig. 4) con il lato di schiuma verso il
basso. Posizionare il gruppo pinza nella culla casting,
vite laterale rivolto verso l’esterno.
6
Inserire una camma nel foro su ciascun lato del
vassoio fusione con la cresta (breve termine) verso
l’alto. Sigillare la panino gel contro la guarnizione
colata ruotando entrambe le camme di quanto
necessario, di solito 90° a 150°, fino a 180°. La
camma preme le piastre giù nella guarnizione per
sigillare la parte inferiore del sandwich. La tenuta è
conclusa quando il bordo del vetro appare più scura e
quasi trasparente contro la guarnizione. Non ruotare la
camma oltre questo punto.
lastra di vetro
morsetto
distanziatore
culle di fusione
piedini di livellamento
camme
(installare end
cresta up)
guarnizione
(lato schiuma
verso il basso)
livella a bolla

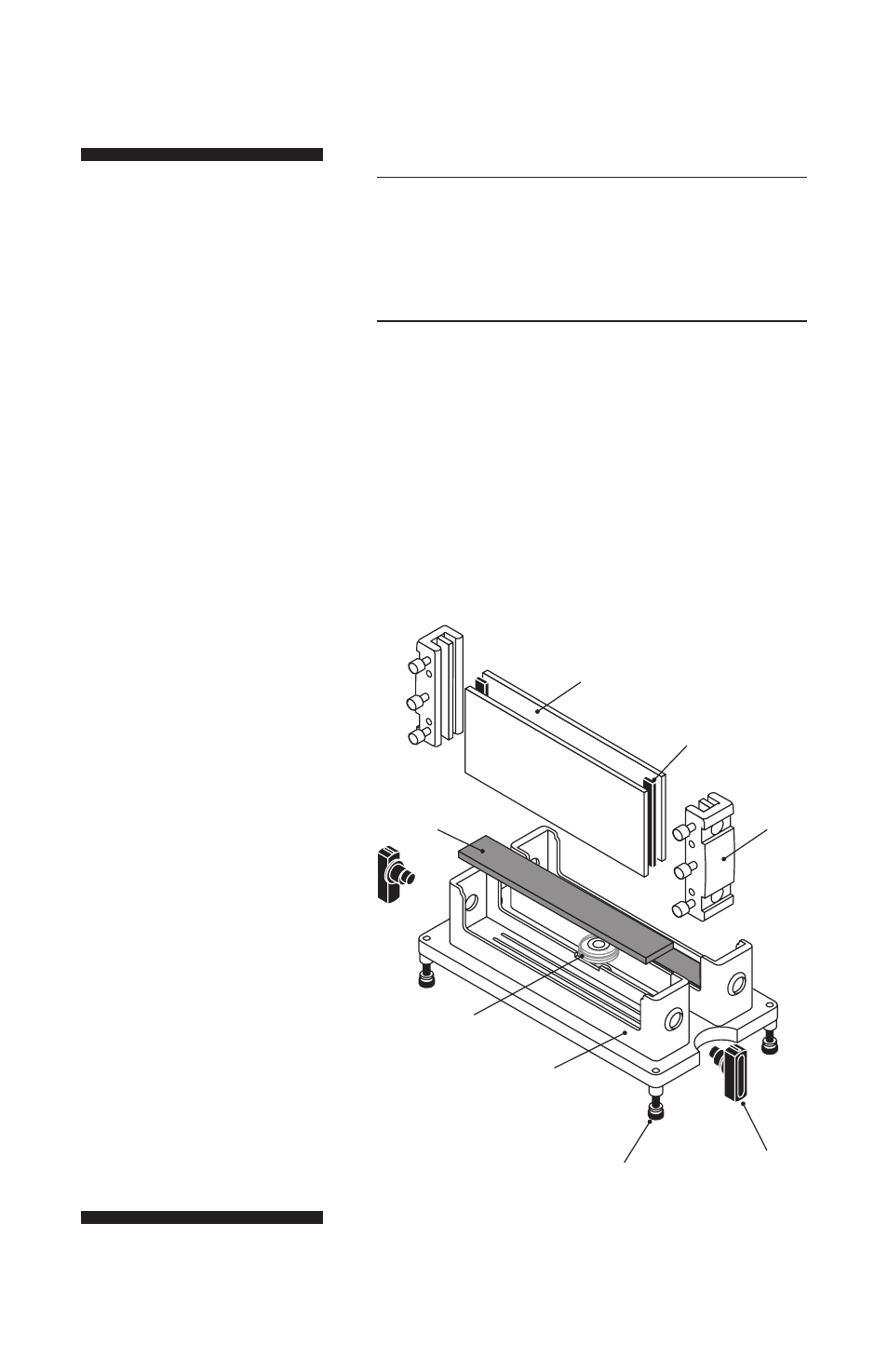

Fig 4. Caster componenti e
la configurazione.
Nota: quando girando gli eccen-
trici, è più facile mantenere
l’equilibrio caster se si attiva sia
verso il centro della ruota.
