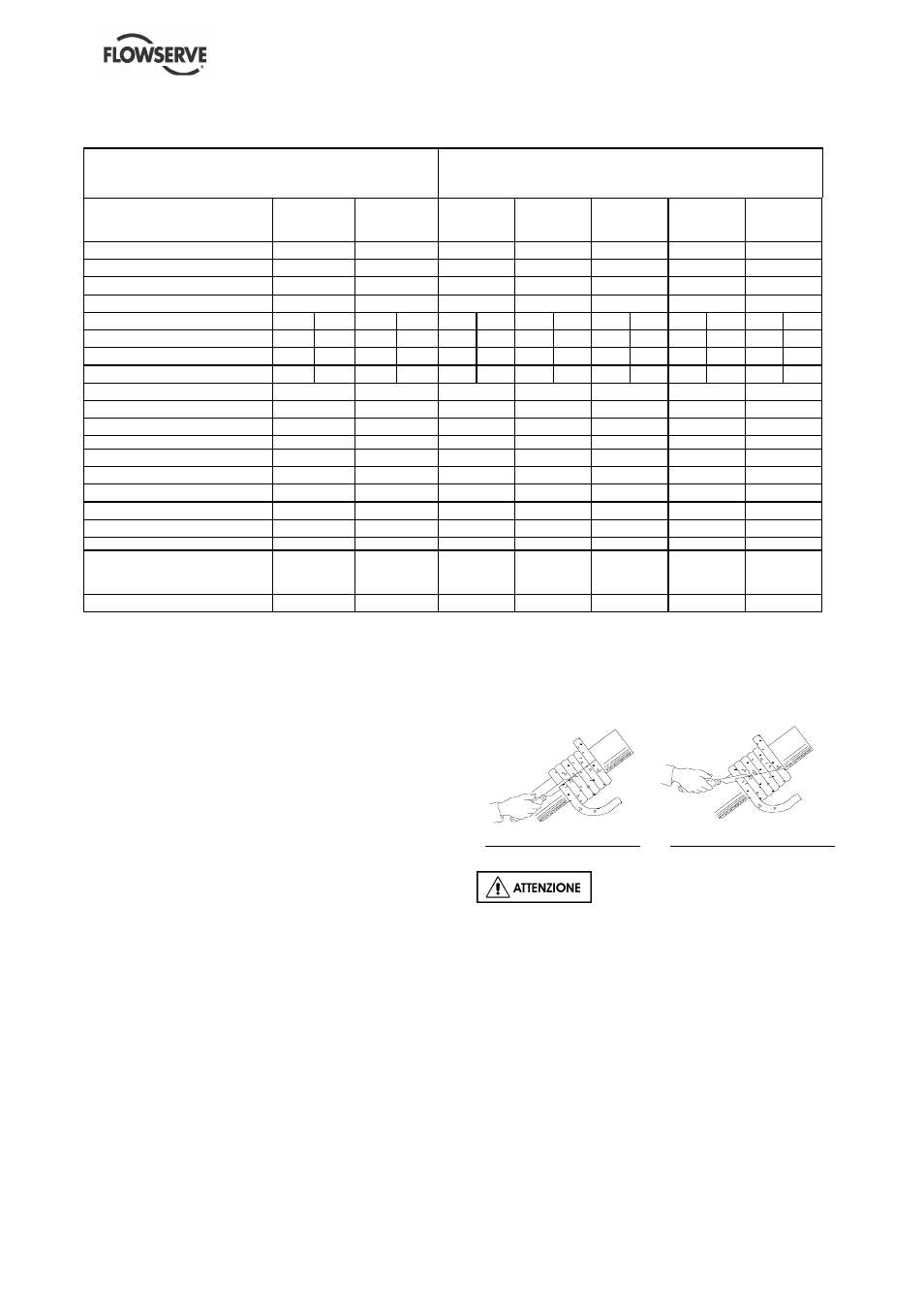

MANUALE D’USO DS ITALIANO 71576583 - 02/13
Pagina 31 di 40 flowserve.com
Grado di viscosità ISO 46
Temperatura ambiente
Temperatura dei cuscinetti 80 °C (176 °F) massimo
TABELLA DI EQUIVALENZE E CARATTERISTICHE DEGLI OLI
RACCOMANDATI
FABRICANTE TIPO
CARATTERISTICHE
BP
ENERGOL
HLP 46
ELF
TURBELF
SA 46
ESSO
TERESSO
46
MOBIL
DTE
M edium
SHELL
TELLUS
T 37
TOTAL
PRESLIA
46
TOTAL
AZOLLA
ZS 46
Densità a 15 °C (59 °F) 0.885 0.881 0.868 0.878 0.87 0.872 0.877
Viscosità a 40 °C (104 °F).è 45 48.6 43 43 46 46 46
Viscosità a 50 °C (122 °F) è 30 31.5 29.4 28 30 29.5 30
Viscosità a 100 °C (212 °F).è 6.9 7.1 6.7 7 6.9 6.9 6.8
Punto di scarico °C / °F - 30 - 22 - 27 - 17 - 12 10.4 - 15 5 - 30 - 22 - 12 10 - 21 - 6
Punto di infiammabilità °C / °F 210 410 220 428 220 428 220 428 214 417 230 446 230 446
Punto di infiammazione °C / °F 240 464 252 486 280 536 240 464 245 473
Punto di anilina °C / °F 99 210 102 216 110 230 102 216 109 228 101 214 101 214
Indice di viscosità 105 106 109 105 113 100 100
Indice di acido 0.2 0.6 0.2 0.13 0.7 0.1 0.7 to 1.2
Colore 1 ½ 2 1 2 2 1 ½ 1
Additivo anti-erosione sì sì sì sì sì
Additivo anti-schiuma sì sì sì sì sì sì sì
Additivo anti-corrosione sì sì sì sì sì sì sì
Additivo anti-ossidanti sì sì sì sì sì sì sì
Residuo Conradson 0.01 0.2
Temperature limite
d'utilizzazione °C / °F
- 12 a
120 °C (10
a 248 °F)
- 21 a
110 °C (- 6
a 230 °F)
Saponificazione < 0.5 1.2
6.2.5 Premistoppa
6.2.5.1 Pompa dotata di premistoppa
Un premistoppa ben rodato e regolato correttamente
richiede pochissima manutenzione.
Se, con trascorrere del tempo, le fuoriuscite
divengono eccessivamente importanti, si procederà
allo stringere nuovamente la piletta, per ricondurlo
ad un livello normale.
Nel caso in cui un nuovo serraggio non dovesse più
essere possibile, si deve riguarnire il premistoppa.
6.2.5.2 Smontaggio e perizia
a) Togliere le griglie di protezione.
b) Spostare indietro la piletta.
c) Estrarre gli anelli di treccie per mezzo di un
estrattore concepito a tale scopo (ivi compresa
la lanterna se esistente; indicarne la posizione
ed il senso di montaggio).
d) Controllare con cura le condizioni di superficie
della camicia; la presenza di numerosi solchi
implica la sua sostituzione.
e) Pulire con cura i differenti elementi costitutivi del
premistoppa.
6.2.5.3 Montaggio delle treccie
L'anello intrecciato deve essere tagliato in modo da
ottenere un leggero serraggio sul diametro esterno
ed un gioco iniziale fra la camicia e l’anello
intrecciato.
A tale scopo, arrotolare la treccia ad elica a spire di
giunzione intorno alla camicia dell'albero o di un
mandrino di pari diametro. (Prendere tutte le
precauzioni necessarie a non screziare la camicia).
Esempio di sezione diritta Esempio di sezione obliqua
Si deve assicurare un serraggio
sulla morsettiera e non sulla camicia.
