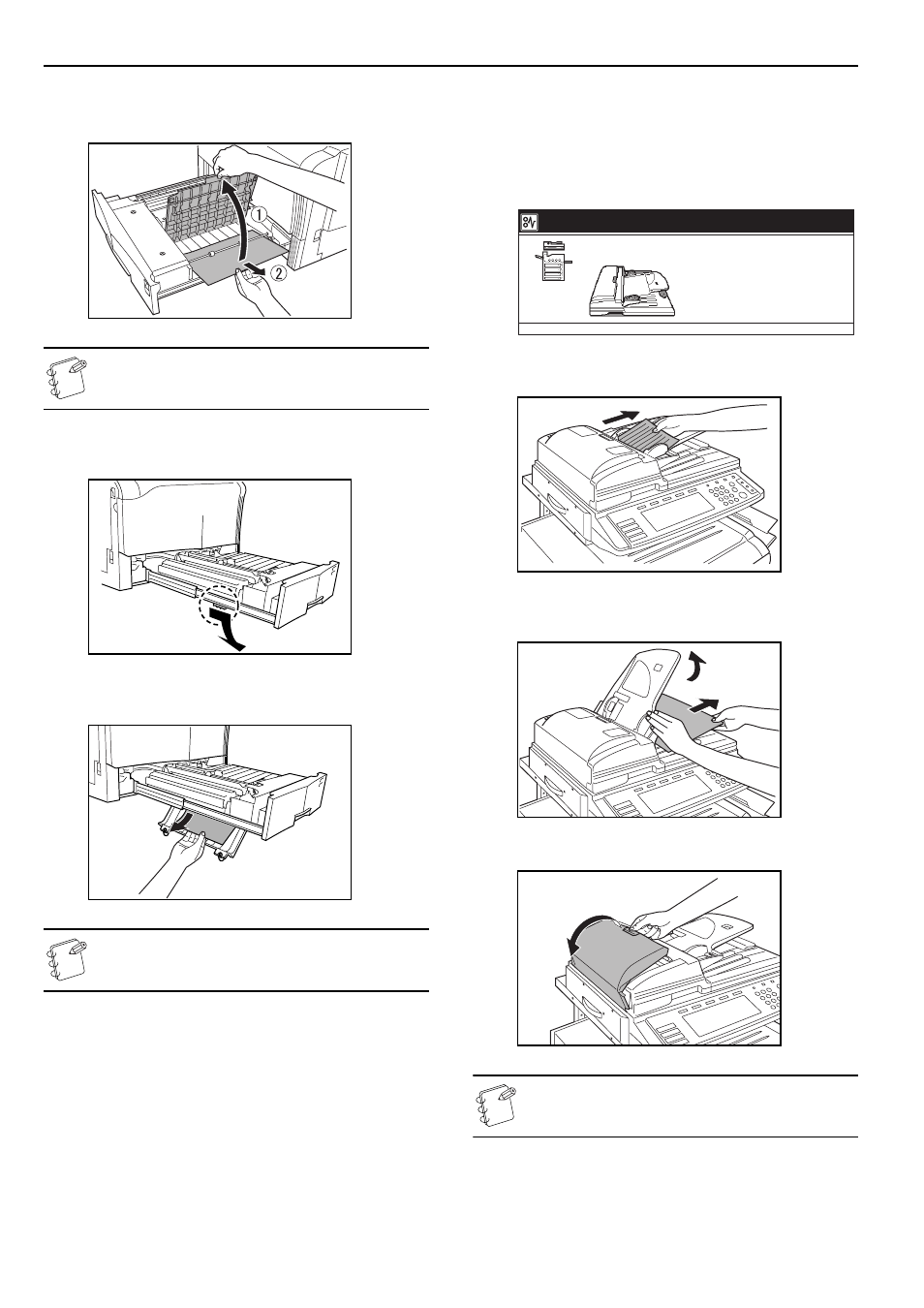

Sezione 9 LOCALIZZAZIONE DEI GUASTI
9-14
3
Aprire il coperchio dell’unità duplex. Estrarre la carta
inceppata dall’unità duplex, prestando attenzione a non
strapparla.
NOTA
Se la carta si strappa, rimuovere tutti i pezzi restanti
dall’interno dell’unità duplex.
4
Tirare la leva sul lato in basso a sinistra dell’unità duplex e
aprire il coperchio inferiore.
5
Estrarre la carta inceppata dall’unità duplex, prestando
attenzione a non strapparla.
NOTA
Se la carta si strappa, rimuovere tutti i pezzi restanti
dall’interno dell’unità duplex.
6
Chiudere i coperchi e spingere di nuovo l’unità duplex
all’interno della copiatrice.
Inceppamento nell’elaboratore documenti
opzionale
Le schermate mostrate sotto indicano la presenza di un
inceppamento nell’elaboratore documenti. A questo punto, anche
l’indicatore di originali in posizione lampeggerà con luce rossa.
Eseguire la seguente procedura per rimuovere la carta inceppata.
1
Rimuovere tutti gli originali rimasti sul supporto originali.
2
Rimuovere tutti gli originali che sono stati espulsi sul
supporto originali espulsi.
3
Aprire il coperchio di sinistra dell’elaboratore documenti.
NOTA
Durante l’apertura del coperchio, accertarsi che la
maniglia si trovi al centro.
1. Aprire il coperchio dell'alimentatore.
2. Alzare l'unità di inversione.
3. Girare la manopola sinistra.
4. Rimuovere l'originale.
5. Chiudere il coperchio dell'alimentatore.
Inceppamento carta.
JAM
