Sezione 9 LOCALIZZAZIONE DEI GUASTI
9-13

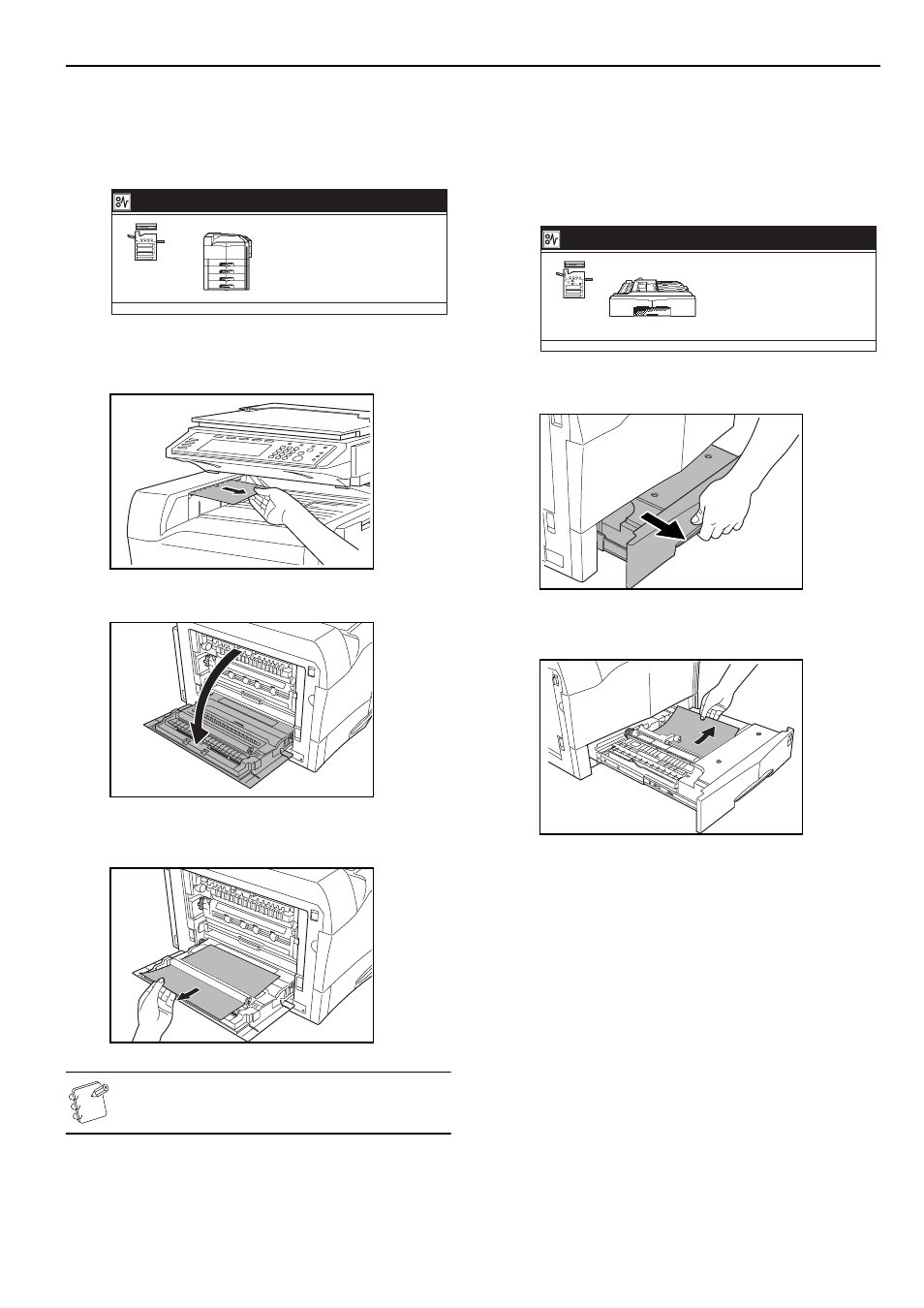

Inceppamento nel coperchio di sinistra
Le schermate mostrare sotto indicano la presenza di un
inceppamento all’interno del cassetto di sinistra o nell’area di
espulsione delle copie. Eseguire la seguente procedura per
rimuovere la carta inceppata.
1
Rimuovere tutte le copie dalla tavola d’immagazzinaggio
delle copie.
2
Aprire il coperchio di sinistra.
3
Estrarre la carta inceppata dal cassetto di sinistre,
prestando attenzione a non strapparla.
NOTA
Se la carta si strappa, rimuovere tutti i pezzi restanti
dall’interno del coperchio di sinistra.
4
Chiudere il coperchio di sinistra.
Inceppamento nell’unità duplex (solo copiatrici
duplex)
Le schermate mostrate sotto indicano la presenza di un
inceppamento nell’unità duplex. Eseguire la seguente procedura
per rimuovere la carta inceppata.
* In questo caso, le schermate mostrate sotto saranno visualizzate
quando si estrae l’unità duplex al punto 1, di seguito.
1
Estrarre l’unità duplex dalla copiatrice.
2
Estrarre l’eventuale carta inceppata nella parte alta
dell’unità duplex.
Inceppamento carta.
JAM
1. Aprire il coperchio sinistro.
2. Rimuovere la carta.
3. Estrarre l'unità di Fissag.
4. Verifica l'interno macchina e
Rimuovere l'eventuale carta.
5. Aprire il coperchio dell'unità di Fissag.
Rimuovere l'eventuale carta.
6. Cerrar la unidad de fijación.
Chiudere il coperchio.
1. L'unità duplex superiore.
Rimuovere l'eventuale carta.
2. Aprire coperchio superiore.
Rimuovere la carta.
3. Rimu. Manopola verde all'unità duplex più
bassa sini. e aprire piastra coper. infer.
4. Rimuovere la carta.
5. Chiudere il coperchio e posizionare
l'unità
duplex.
Inceppamento carta.
JAM
