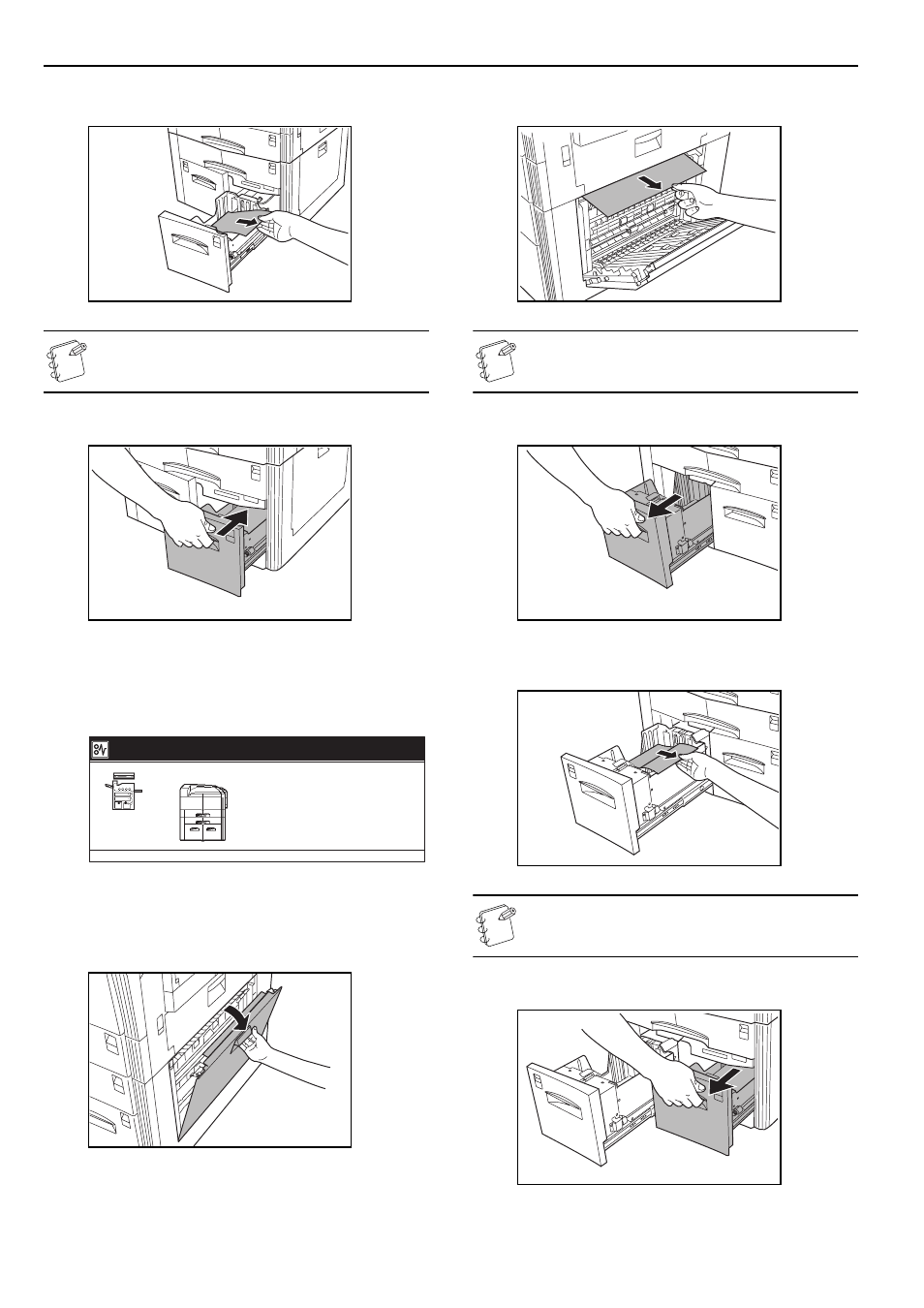

Sezione 9 LOCALIZZAZIONE DEI GUASTI
9-8
4
Estrarre la carta inceppata dal cassetto, prestando
attenzione a non strapparla.
NOTA
Se la carta si strappa, rimuovere tutti i pezzi restanti
dall’interno del cassetto.
5
Spingere di nuovo il cassetto all’interno della copiatrice.
Inceppamento all’interno del cassetto 4 opzionale
Le schermate mostrate sotto indicano la presenza di un
inceppamento in uno dei cassetti 4. Eseguire la seguente procedura
per rimuovere la carta inceppata.
* Il cassetto 4 si riferisce all’alimentatore della carta opzionale.
* Il coperchio di destra 3 si riferisce al coperchio di destra
dell’alimentatore della carta.
1
Aprire il coperchio di destra 3.
2
Estrarlo dalla copiatrice, prestando attenzione a non
strappare la carta inceppata.
NOTA
Se la carta si strappa, rimuovere tutti i pezzi restanti
dall’interno della copiatrice.
3
Estrarre il cassetto 4.
4
Estrarre la carta inceppata dal cassetto, prestando
attenzione a non strapparla.
NOTA
Se la carta si strappa, rimuovere tutti i pezzi restanti
dall’interno del cassetto.
5
Con il cassetto 4 ancora aperto, estrarre il cassetto 3.
1. Aprire il coperchio destro 3.
Rimuovere l'eventuale carta.
2. Estrarre il cassetto carta 4.
3. Rimuovere la carta.
4. Estrarre il cassetto carta 3, estrarre
unità d'aliment. Aprire il coperchio.
5. Rimuovere la carta.
6. Chiudere l'unità d'alimentazione per il
cassetto carta, chiudere il coperchio.
Inceppamento carta.
JAM
