2-1

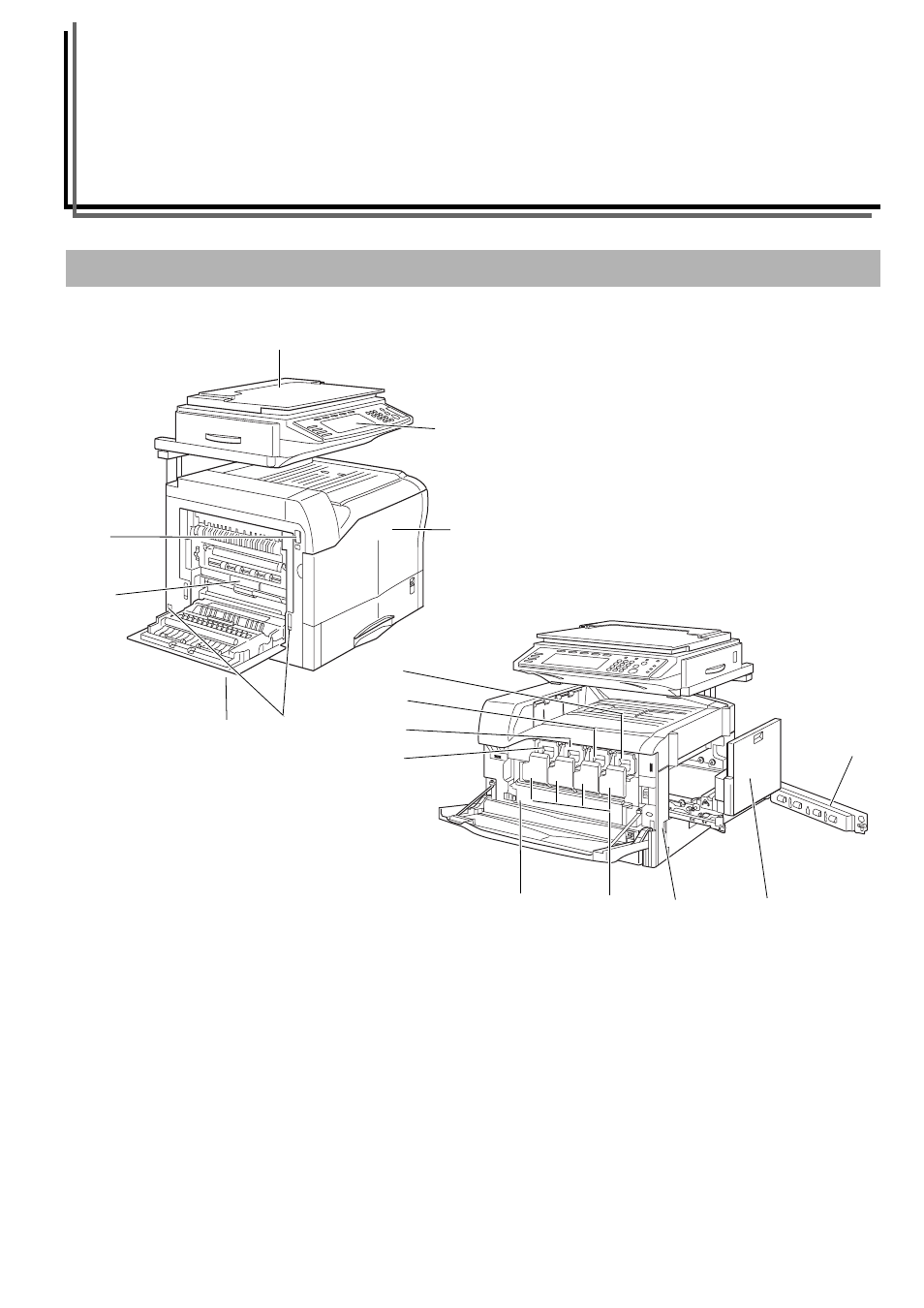

Sezione 2 NOMI DEI COMPONENTI
(1) Coperchio degli originali <opzionale>
Aprire/chiudere questo coperchio quando si posiziona
l’originale sul piano in vetro.
(2) Pannello operativo
Eseguire qui le operazioni di copia.
(3) Coperchio anteriore
Aprire questo coperchio per sostituire le bottiglie del toner e il
contenitore del toner esausto, nonché per la pulizia.
(4) Interruttore principale
Prima di avviare le operazioni di copia, accendere questo
interruttore ( | ).
(5) Unità di fissaggio
(6) Coperchio di sinistra
Quando la carta s’inceppa all’interno della copiatrice, aprire
questo coperchio.
(7) Bottiglia del toner (nero)
(8) Bottiglia del toner (giallo)
(9) Bottiglia del toner (ciano)
(10) Bottiglia del toner (magenta)
(11) Contenitore del toner esausto
(12) Coperchio della bottiglia del toner
Aprire questi coperchi per sostituire le bottiglie del toner e per
la pulizia.
(13) Maniglia
Estraendo la maniglia si crea un punto di appoggio per lo
spostamento della copiatrice. Sono fornite due maniglie, una
sul lato sinistro e una sul lato destro della copiatrice.
(14) Unità del convogliatore della carta
(15) Coperchio di destra 1
Quando la carta s’inceppa all’interno della copiatrice, azionare
questa leva
Corpo principale
(1)
(2)
(3)
(4)
(10)
(11)
(15)
(8)
(9)
(5)
(6)
(7)
(12) (13) (14)
(13)
