Sezione 9 LOCALIZZAZIONE DEI GUASTI
9-10

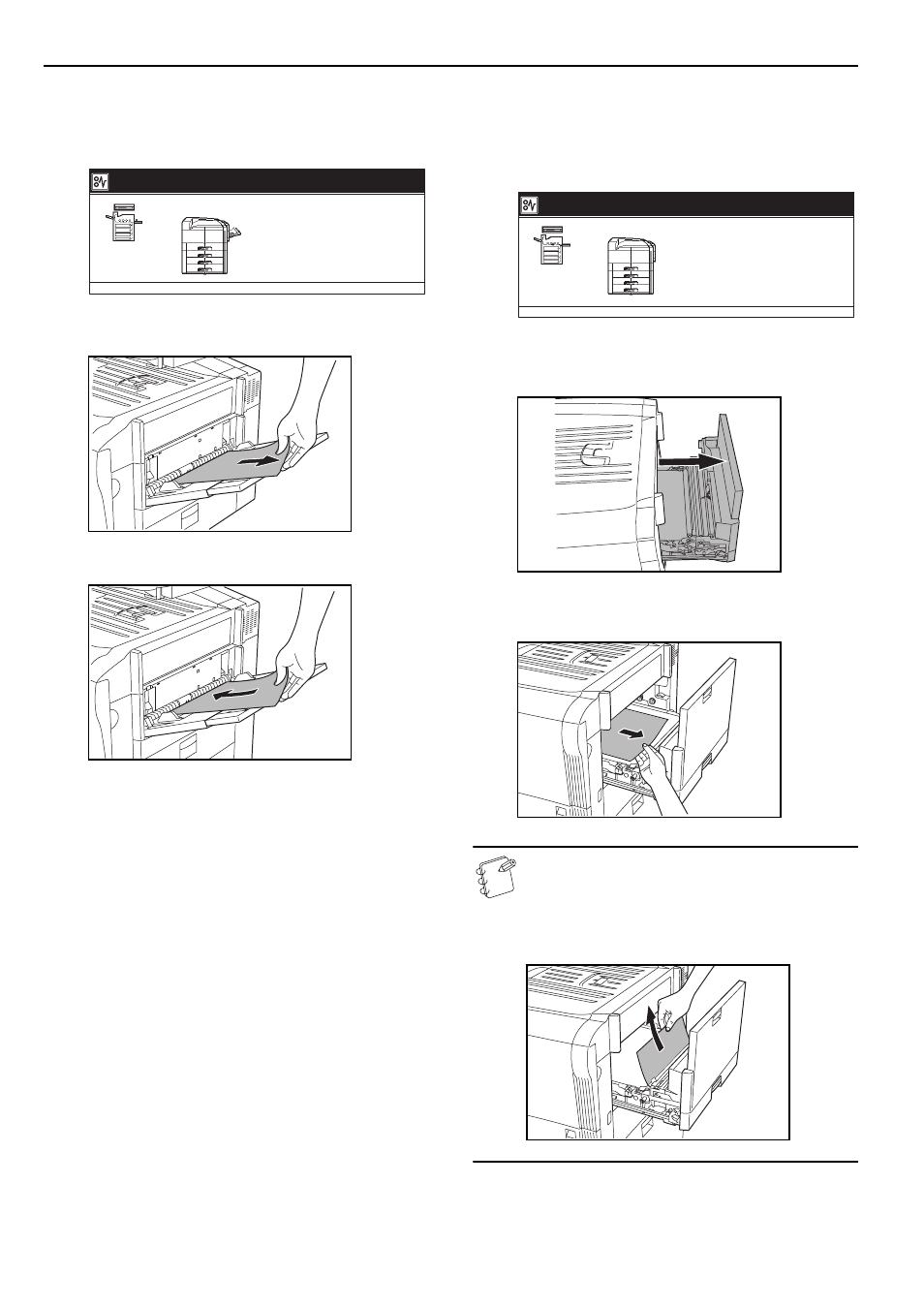

Inceppamento nel vassoio multi-bypass
Le schermate mostrate sotto indicano la presenza di un
inceppamento nel vassoio multi-bypass. Eseguire la seguente
procedura per rimuovere la carta inceppata.
1
Rimuovere tutta la carta rimasta sul vassoio multi-bypass.
2
Ricaricare la carta sul vassoio multi-bypass.
Inceppamento nell’unità del convogliatore della
carta
Se si verifica un inceppamento nell’unità del convogliatore della
carta, eseguire la seguente procedura per rimuovere la carta
inceppata.
1
Estrarre l’unità del convogliatore della carta dalla
copiatrice, afferrando la maniglia.
2
Estrarre la carta inceppata nell’unità del convogliatore
della carta, prestando attenzione a non strapparla.
NOTE
• Se la carta si strappa, rimuovere tutti i pezzi restanti
dall’interno dell’unità del convogliatore della carta.
• Se i bordi della carta all’interno dell’unità del
convogliatore della carta risultano macchiati, sollevare
la carta per rimuoverla.
1. Rimuovere la carta dal bypass.
Inceppamento carta.
JAM
Inceppamento carta.
JAM
1. Estrarre unità trasferta,
Rimuovere la carta.
2. Aprire il coperchio destro 1.
Rimuovere la carta.
3. Chiudere il coperchio.
Chiudere unità trasferta
