MANUALE D’INSTALLAZIONE E UTILIZZO Capitolo 9
RIVESTIMENTO CORNICE 50 VIVO 90 pag. 45
Capitolo 9 Servizio tecnico - Diritti riservati ad MCZ Group S.p.A. - Riproduzione vietata
9.1. MONTAGGIO RIVESTIMENTO CORNICE 50 VIVO90
Collocare Forma Vivo90 nella posizione desiderata ed alla distanza di sicurezza sia dalla parete posteriore che dal
pavimento (vedi Manuale di installazione e utilizzo). Alzare il termocamino e posizionarlo su un supporto stabile
(non fornito).
Togliere la cornice di serie svitando le quattro viti che la fissano all’involucro del termocamino. Le quattro viti non
vanno eliminate ma riutilizzate per la successiva fase di assemblaggio del rivestimento.
N.B. Le modalità con cui alzare Forma Vivo90 sono diverse ed arbitrarie, tuttavia qualsiasi
soluzione deve garantire stabilità e sicurezza del monoblocco.
9.1.1. FASE 1 – POSIZIONAMENTO FORMA VIVO90
Prima di procedere con il montaggio del rivestimento Line 70 è necessario realizzare una controparete (o parete
d’incasso del termo camino) avente un’apertura focolare L=87 mm H=530 mm e altezza dal pavimento
consigliata di 510 mm.
Se realizzata con pannelli in cartongesso ignifugo, è necessario armare la parete ad incasso con montanti in
metallo posizionati in direzione verticale ed in appoggio al pavimento.
870
5
500
870
510
53
0
Muro perimetrale

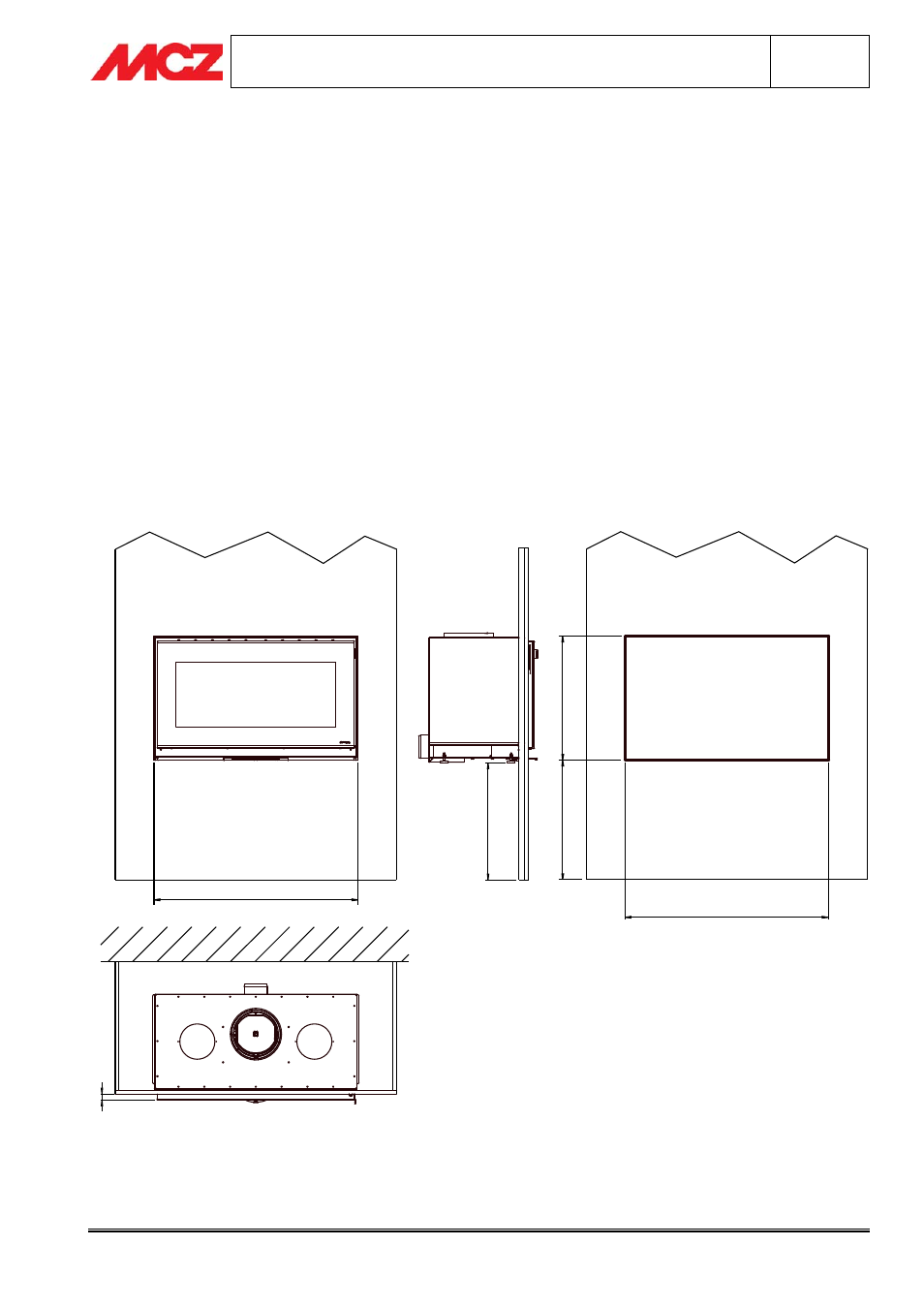

In figura: dimensioni foratura cartongesso
