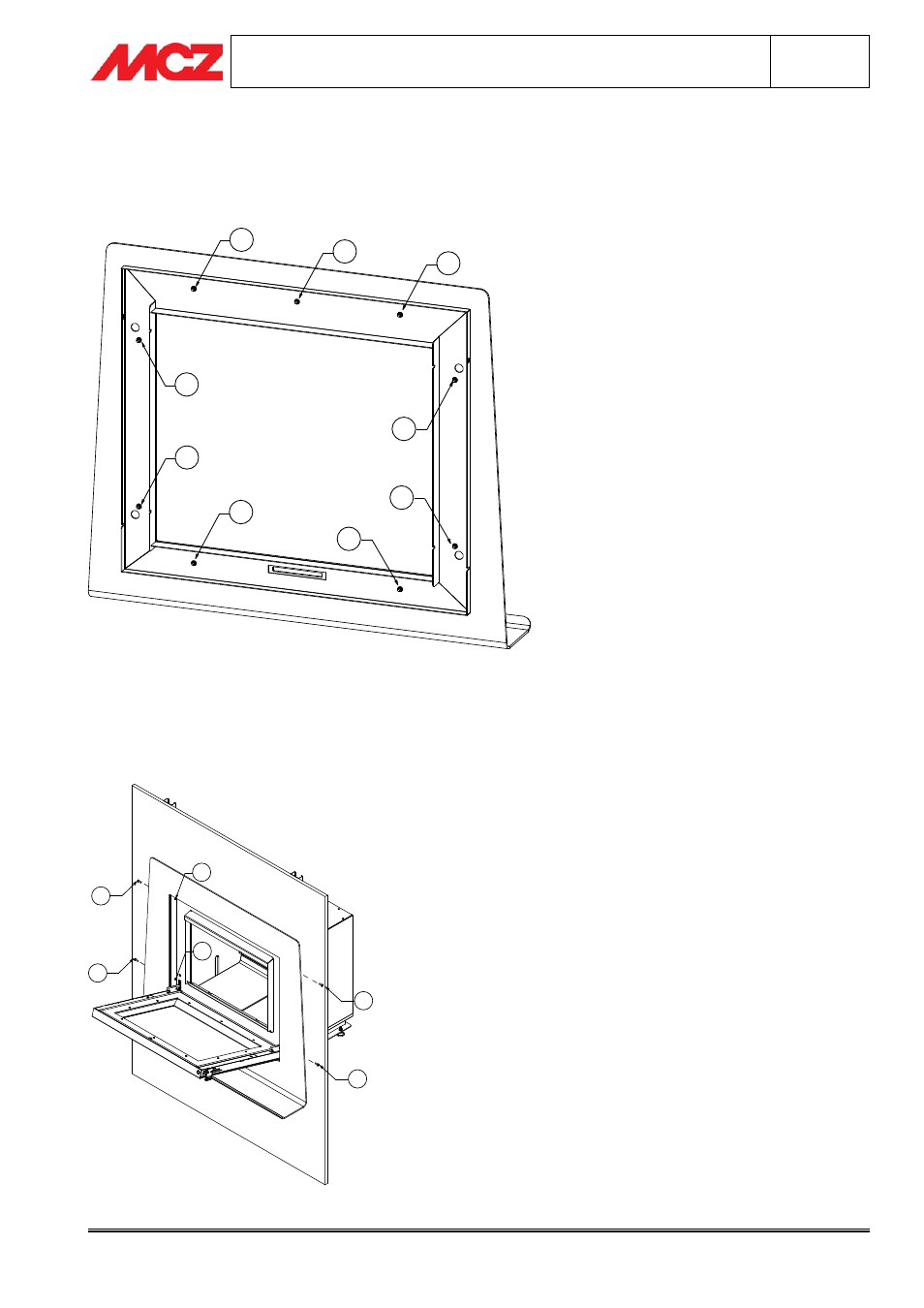

2.2.4. FASE 4 – ASSEMBLAGGIO RIVESTIMENTO SUL TELAIO
Dopo aver tolto il telaio (2) dalle staffe (3) (vedi operazione precedente), fissare il rivestimento Line (1) al telaio
(2) mediante i dadi (5) sulla parte interna del telaio.
5
5
5
5
5
5
5
5
5
2.2.5. FASE 5 – MONTAGGIO FINALE RIVESTIMENTO LINE70
Inserire il rivestimento completo di telaio posteriore sul termocamino fissandolo alle staffe fissate
precedentemente alla parete con le viti (4). Bloccare infine le viti (A) in modo che il termocamino venga fissato
al rivestimento. Tamponare con il cartongesso i fianchi laterali.
