MANUALE D’INSTALLAZIONE E UTILIZZO Capitolo 7
RIVESTIMENTO PRIME 90 pag. 38
Capitolo 7 Servizio tecnico - Diritti riservati ad MCZ Group S.p.A. - Riproduzione vietata

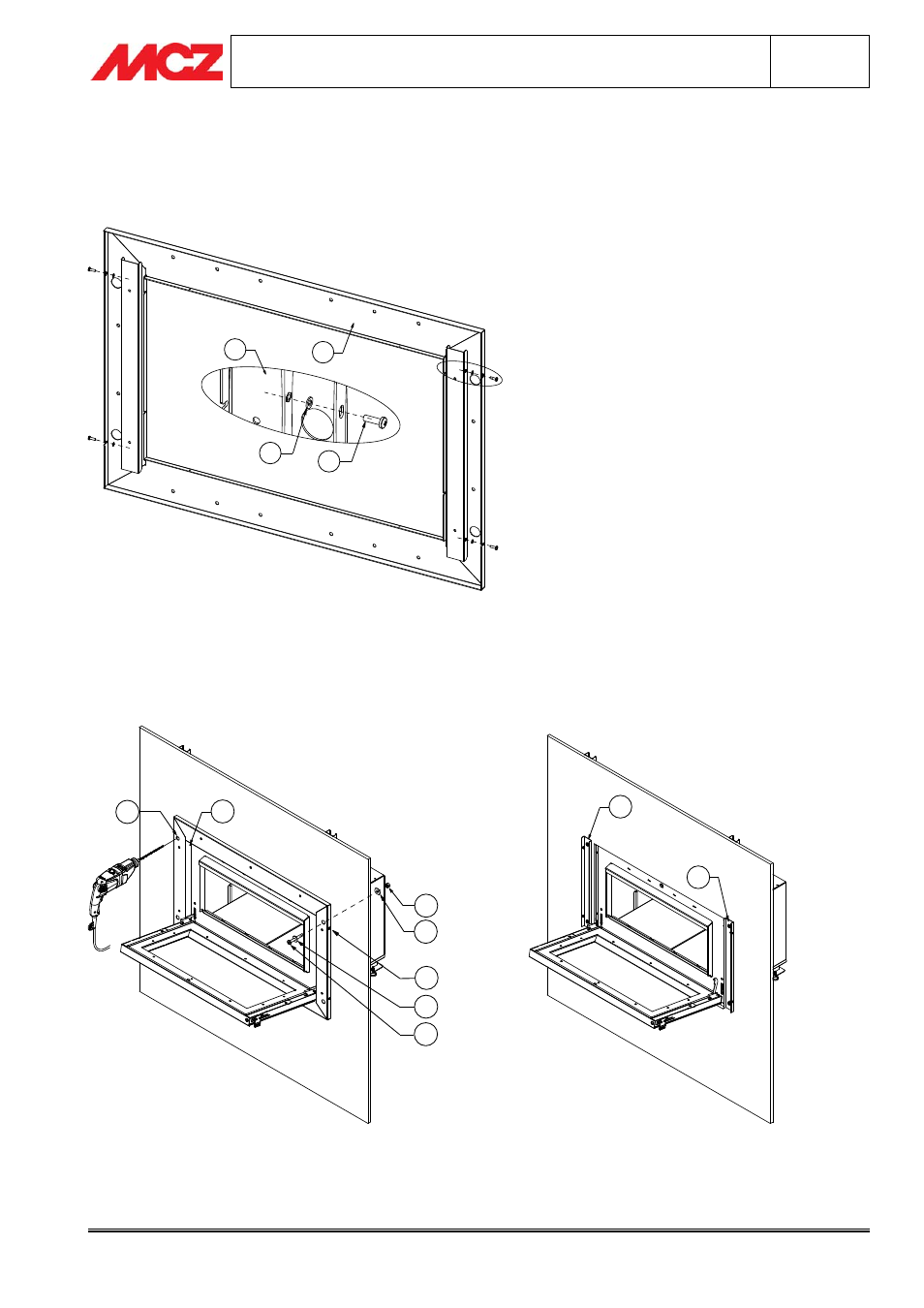

7.2.2. FASE 2 – ASSEMBLAGGIO TELAIO RIVESTIMENTO PRIME90
Assemblare il telaio (3) con le staffe (11) mediante le viti (5) ponendo la rondella (6) tra le staffe e il telaio
come mostrato in disegno. Ripetere l’operazione per tutte le quattro viti.
6
5
11 3
7.2.3. FASE 3 – FISSAGGIO CORNICE ALLA PARETE
Fissare il telaio precedentemente assemblato (3+11) del telaio ai profili laterali del Forma Vivo in corrispondenza
dei fori che fissavano la cornice precedentemente tolta (par.5.2) usando le stesse viti.
Forare con punta da 6,5 mm in corrispondenza dei quattro fori (B). Fissare l’intera struttura con le viti in
dotazione (9,10,12) sui fori (B), come indicato nel disegno. Vengono così bloccate le staffe (11) alla parete.
B A
12
10
9
5
10
11
11
Svitare le quattro viti (rif.5) e recuperare le quattro rondelle (rif.6), serviranno nella fase successiva di
assemblaggio.
Allentare le quattro viti (rif.A) e togliere la cornice porta rivestimento lasciando avvitate alla parete le due staffe.
