4.2. POSIZIONAMENTO FORMA VIVO70
Collocare Forma Vivo70 nella posizione desiderata ed alla distanza di sicurezza sia dalla parete posteriore che dal
pavimento (vedi Manuale di installazione e utilizzo). Alzare il termocamino e posizionarlo su un supporto stabile
(non fornito); è consigliabile che la base dei piedini rispetto al pavimento sia di 500 mm. La misura minima in
altezza non deve essere inferiore a 200 mm.
Togliere la cornice di serie, posizionata attorno alla porta del termo camino, svitando le quattro viti che la fissano
all’involucro del termocamino. Le quattro viti non vanno eliminate ma riavvitate nei fori per la successiva fase di
assemblaggio del rivestimento.
N.B. Le modalità con cui alzare Forma Vivo70 sono diverse ed arbitrarie, tuttavia qualsiasi
soluzione deve garantire stabilità e sicurezza del monoblocco.
4.2.1. FASE 1 – PREPARAZIONE FORMA VIVO70
Prima di procedere con il montaggio del rivestimento Moon70 è necessario realizzare una controparete (o parete
d’incasso del termo camino) avente un’apertura focolare L=705 mm H=640 mm e altezza dal pavimento
consigliata di 485 mm.
Se realizzata con pannelli in cartongesso ignifugo, è necessario armare la parete ad incasso con montanti in
metallo posizionati in direzione verticale ed in appoggio al pavimento con un interasse di 850 mm e centrandoli
rispetto il foro (vedi disegno in calce).
50
500
705
485
640
850
= =
MONTANTI IN ACCIAIO
Muro perimetrale

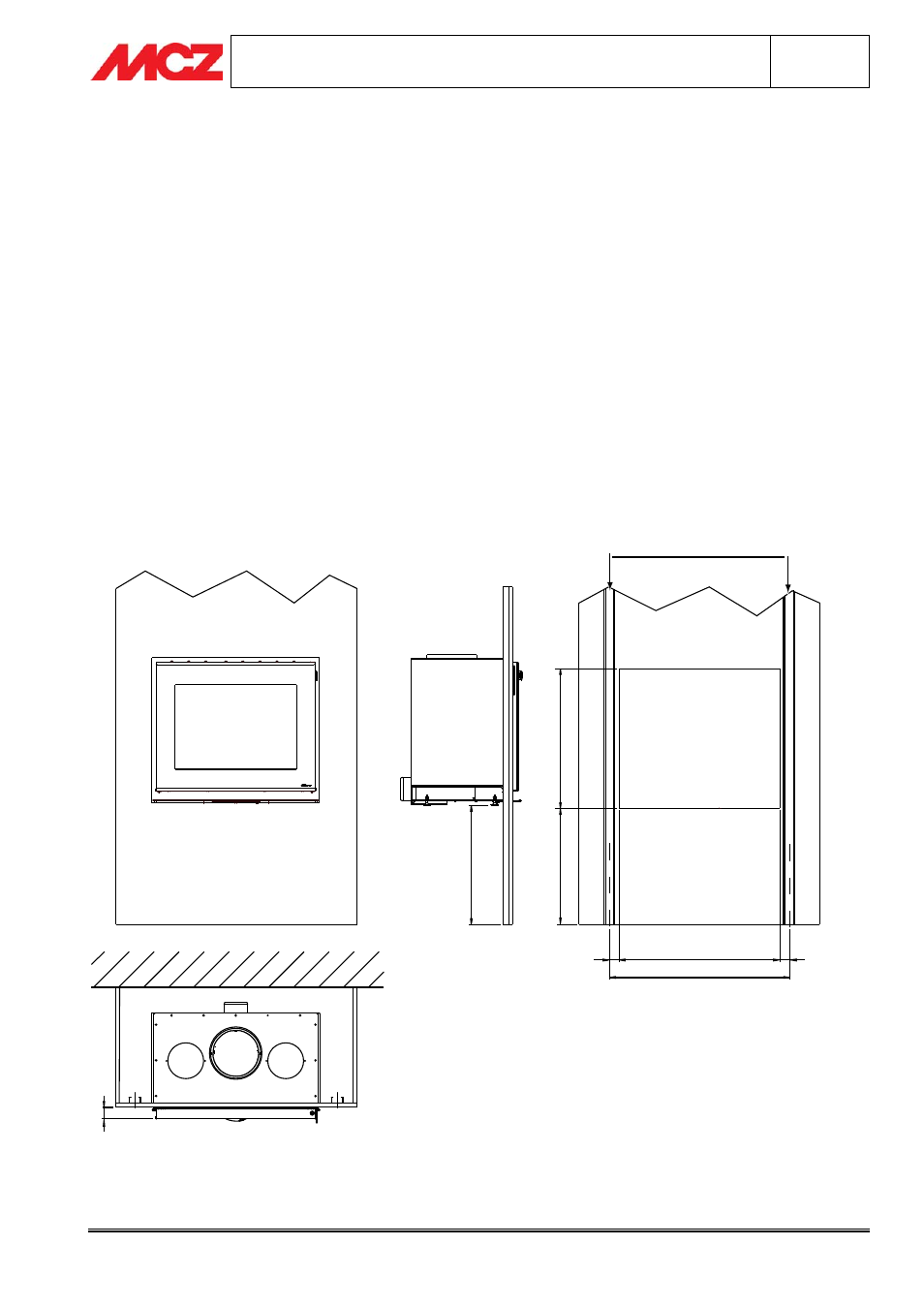

In figura: dimensioni foratura cartongesso
