MANUALE D’INSTALLAZIONE E UTILIZZO Capitolo 6
RIVESTIMENTO PRIME 70 pag. 33
Capitolo 6 Servizio tecnico - Diritti riservati ad MCZ Group S.p.A. - Riproduzione vietata

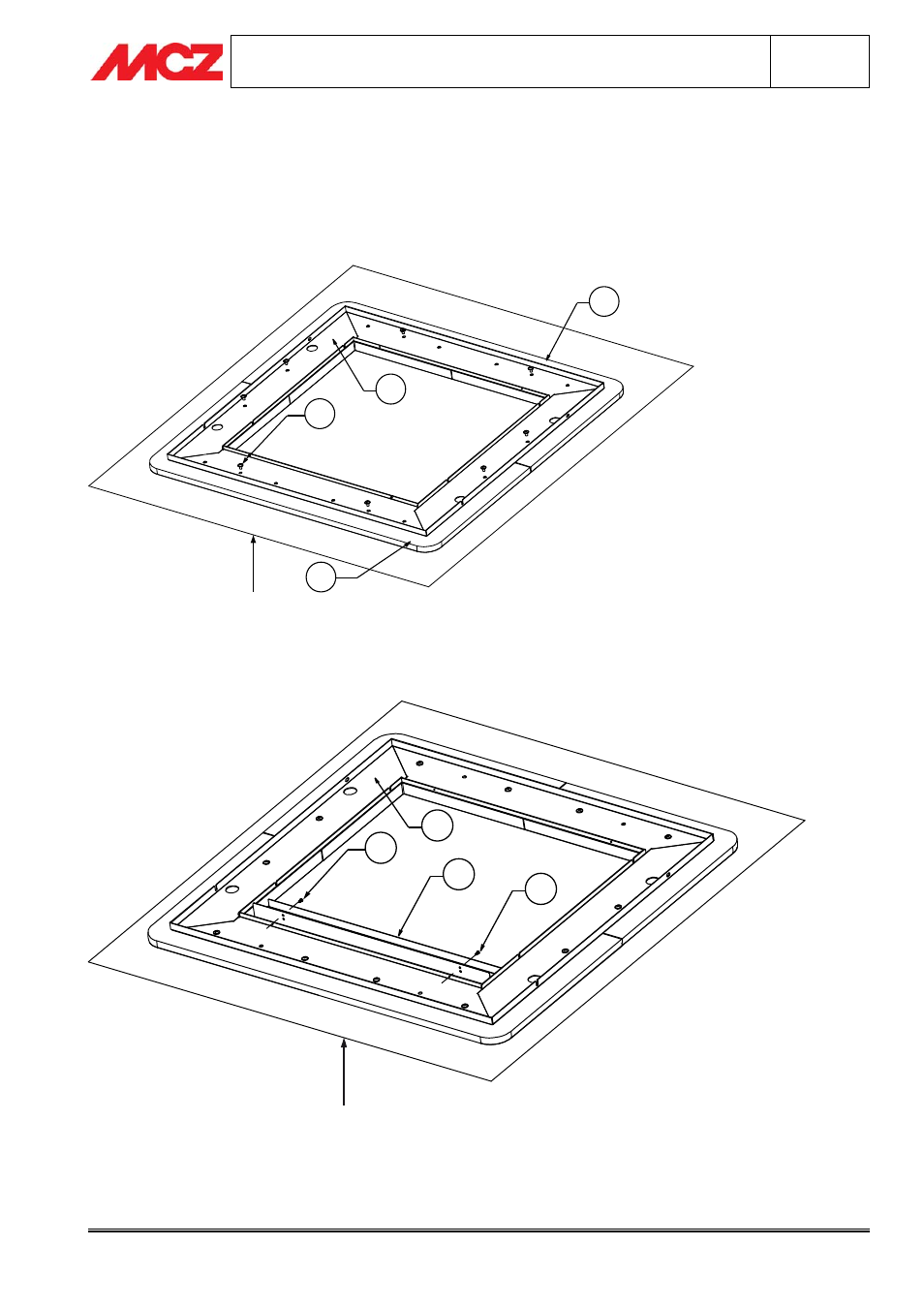

6.2.4. FASE 4 – ASSEMBLAGGIO RIVESTIMENTO SU CORNICE
Posizionare le due piastre del rivestimento sopra un elemento di protezione con i fori di fissaggio verso l’alto (vedi
disegno). Avvitare il telaio (3) al rivestimento (1,2) mediante le viti (7). Inserire come distanziale le quattro
rondelle (6) tra le due piastre del rivestimento in modo che la parte interna del rivestimento risulti a filo con la
lamiera del telaio. Serrare forte le viti ed eliminare le quattro rondelle (6).
1
7
3
2
ELEMENTO DI PROTEZIONE DA UTILIZZARE DURANTE
LA FASE DI ASSEMBLAGGIO CORNICE/RIVESTIMENTO
6.2.5. FASE 5 – ASSEMBLAGGIO ASSIEME VETRO SU CORNICE
Fissare l’assieme supporto vetro e vetro (4) sul telaio in metallo (3) mediante le due viti (8).
8
4
8
ELEMENTO DI PROTEZIONE DA UTILIZZARE DURANTE
LA FASE DI ASSEMBLAGGIO CORNICE/RIVESTIMENTO
3
