MANUALE D’INSTALLAZIONE E UTILIZZO Capitolo 5
RIVESTIMENTO MOON90 pag. 24
Capitolo 5 Servizio tecnico - Diritti riservati ad MCZ Group S.p.A. - Riproduzione vietata

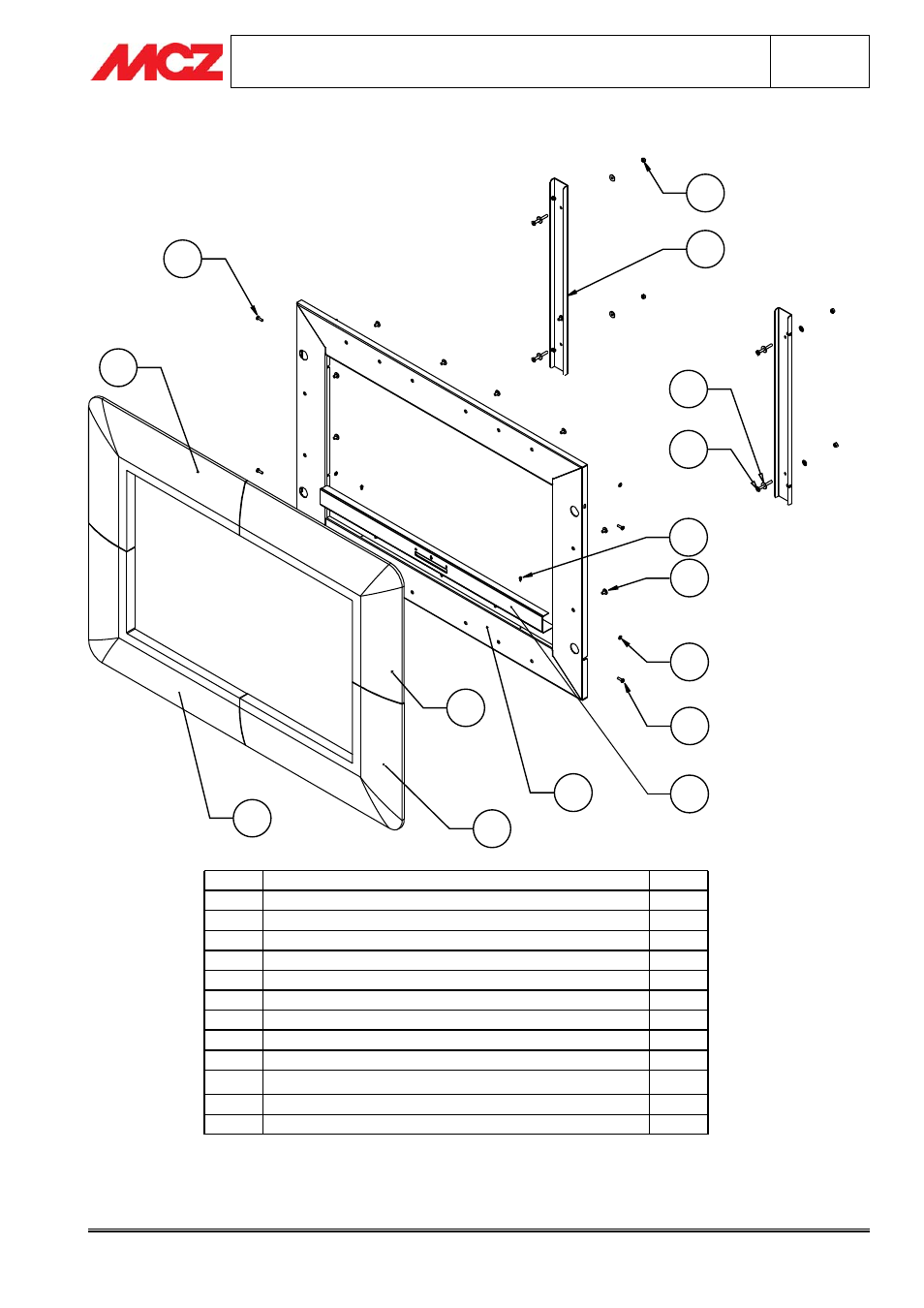

5.1. COMPONETI RIVESTIMENTO MOON90
12 DADO M6 ZINCATO UNI 5588 4
11 STAFFA FISSAGGIO RIV. F/VIVO 2
10 ROSETTA 6,6-18 ZINCATA UNI6593 8
9 VITE M6x50 ZINCATA UNI 7687 4
8 VITE AUTOPERFORANTI 3,5X9,5 UNI8118 2
7 VITE M6x10 COMBI 12
6 ROSETTA PIANA D.5 UNI 6592 4
5 VITE M5x16 UNI 7687 4
4 ASS.VETRO RIV.PRIME/MOON F/VIVO90 1
3 TELAIO RIV.MOON NERO F/VIVO90 1
2 ASS.RIV.MOON SUP.DX-INF.SX VIVO90 2
1 ASS.RIV.MOON SUP.SX-INF.DX VIVO90 2
Posiz. Descrizione Quantità
12
9
11
10
1
7
3
6
5
4
8
5
1
2
2
