MANUALE D’INSTALLAZIONE E UTILIZZO Capitolo 5
RIVESTIMENTO MOON90 pag. 27
Capitolo 5 Servizio tecnico - Diritti riservati ad MCZ Group S.p.A. - Riproduzione vietata

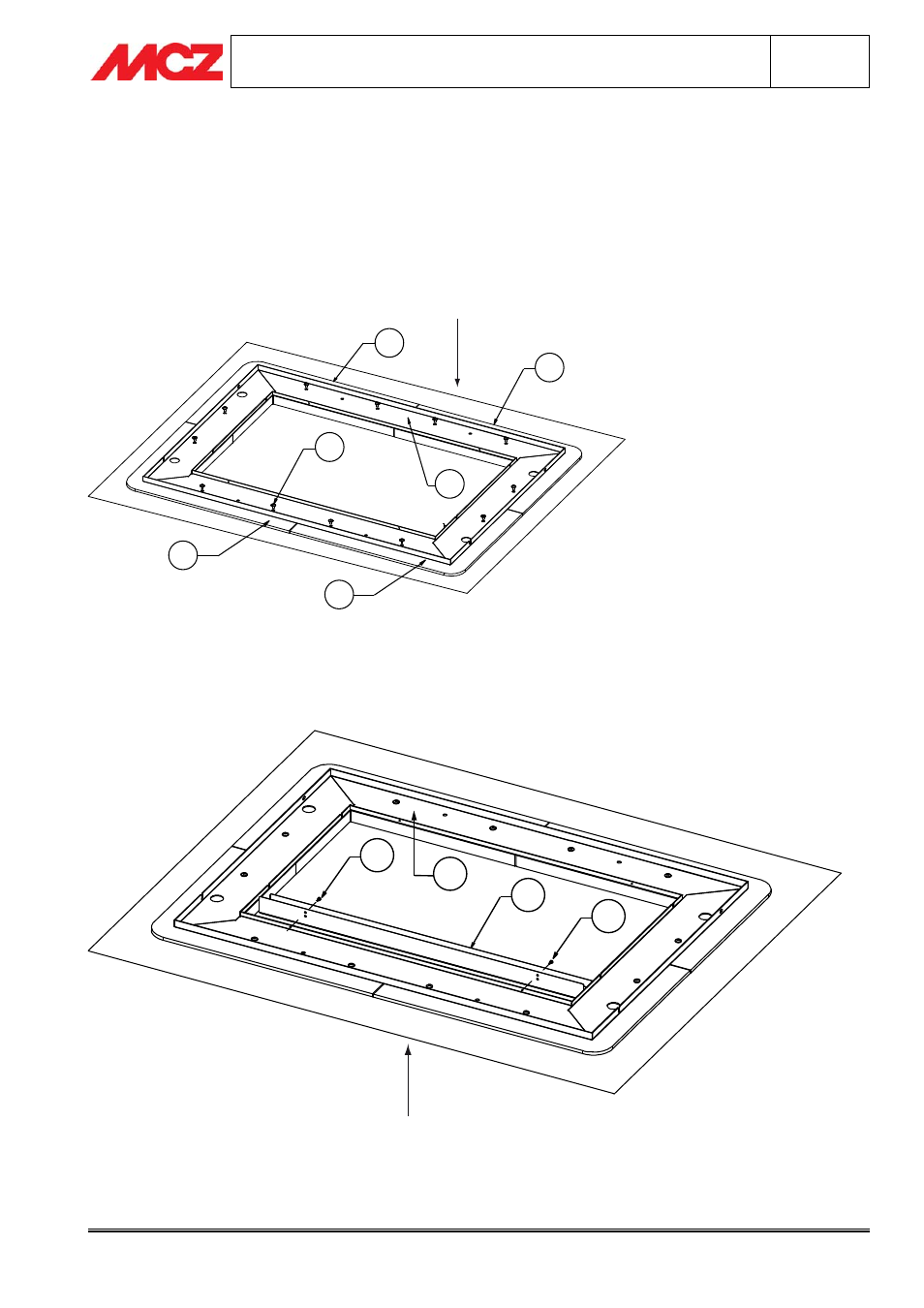

5.2.4. FASE 4 –ASSEMBLAGGIO RIVESTIMENTO SUL TELAIO
Posizionare le quattro mattonelle del rivestimento sopra un elemento di protezione con i fori di fissaggio verso
l’alto (vedi disegno). Avvitare il telaio (3) al rivestimento (1,2) mediante le viti (7). Inserire come distanziale le
quattro rondelle (6) nelle quattro fessure del rivestimento in modo che la parte interna del rivestimento risulti a
filo con la lamiera del telaio. Serrare forte le viti ed eliminare le quattro rondelle (6).
ELEMENTO DI PROTEZIONE DA UTILIZZARE DURANTE
LA FASE DI ASSEMBLAGGIO CORNICE/RIVESTIMENTO
1
2
7
3
1
2
5.2.5. FASE 5 – ASSEMBLAGGIO ASSIEME VETRO SUL TELAIO
Fissare l’assieme supporto vetro e vetro (4) sul telaio in metallo (3) mediante le due viti (8).
ELEMENTO DI PROTEZIONE DA UTILIZZARE DURANTE
LA FASE DI ASSEMBLAGGIO CORNICE/RIVESTIMENTO
8
4
3
8
