MCZ HydroSystem E80 - Manuale (Pagina 31)

TERMOCAMINO HYDROSYSTEM Capitolo 7
MANUALE DI INSTALLAZIONE E UTILIZZO pag.
31
Kit acqua saniatria (optional) Servizio tecnico - Diritti riservati ad MCZ GROUP S.p.A. - Riproduzione vietata

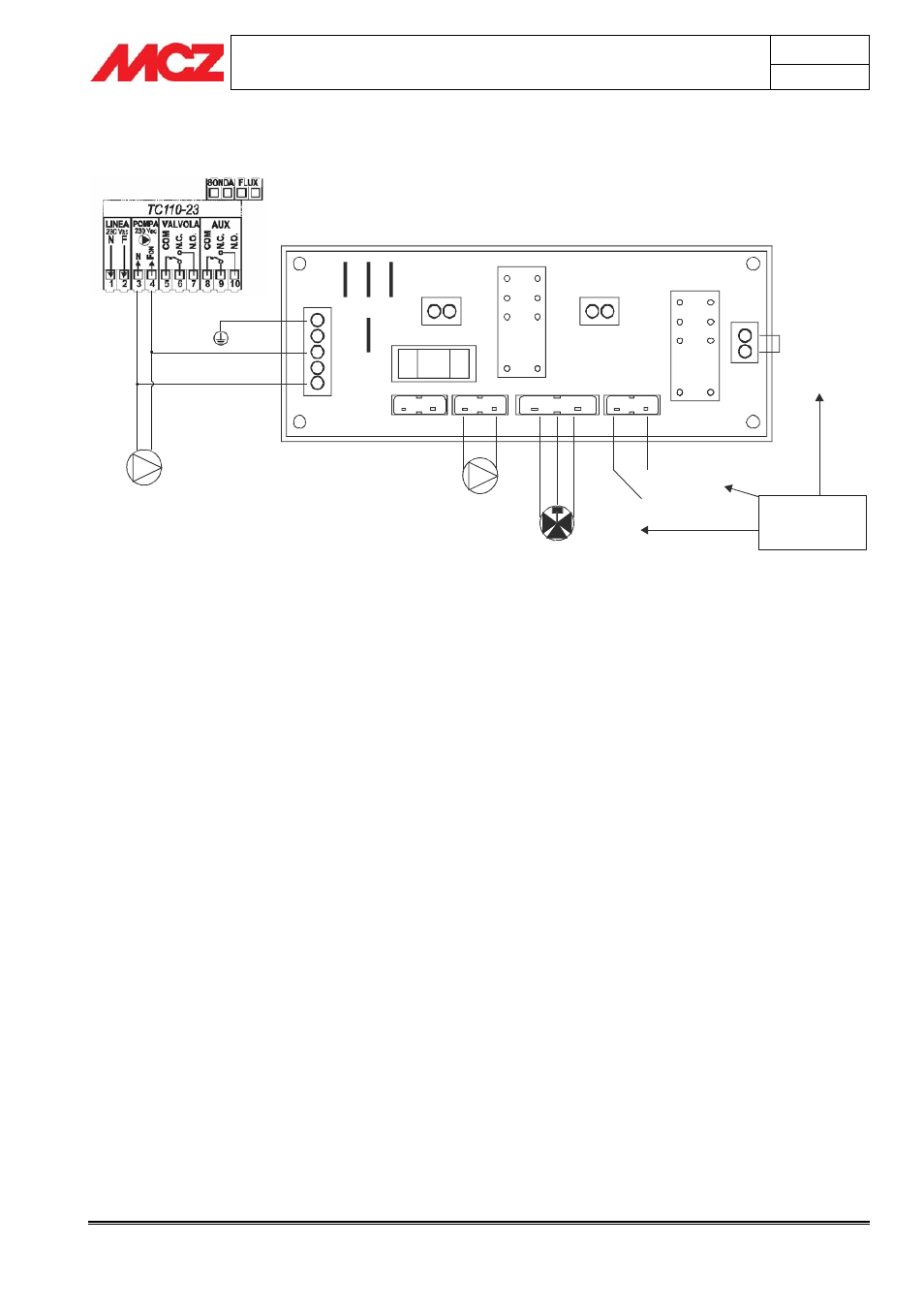

7.2.2. Collegamento elettrico del kit con la centralina opzionale
J9 J10 J11 J12
J5 J6
J7
J8
J1 J3
J4
J2
TERRA
FASE
L
N
NEUTRO
POMPA
N
N
CONTATTO
FLUSSOSTATO
CONTATTO
TERMOSTATO
AMBIENTE
(Ponticellato)
CALDAIA CAMINO
N
er
o
Bl
ue
M
ar
ro
ne
CONTATTI
CENTRALINA
POMPA
Collegamenti
già cablati
all’interno del kit
.
