MANUALE DI INSTALLAZIONE E UTILIZZO
Capitolo 4
pag.
18
Intsallazione e montaggio Servizio tecnico - Diritti riservati ad MCZ GROUP S.p.A. - Riproduzione vietata

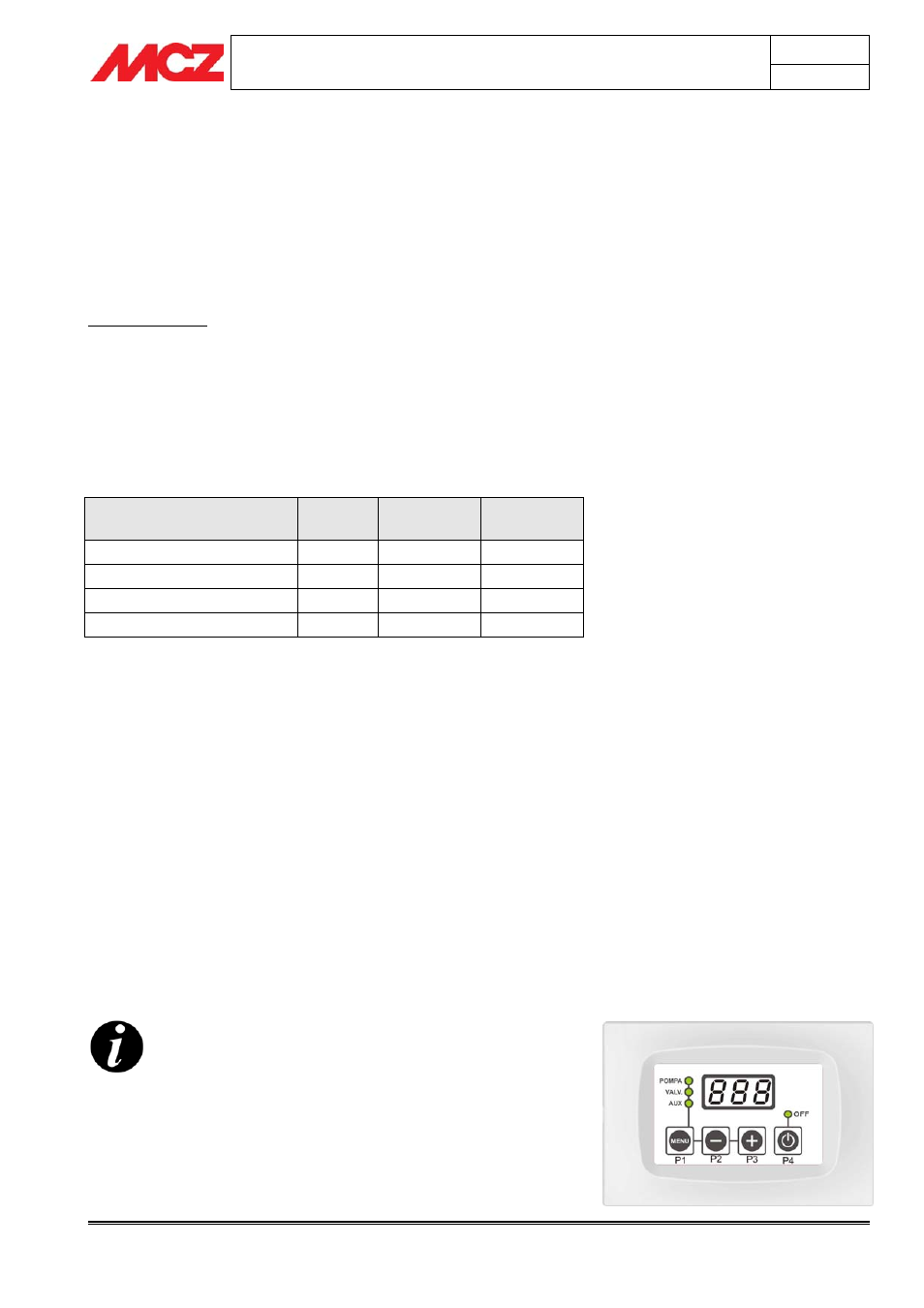

MENU PRINCIPALE:
Impostazione dei TERMOSTATI di funzionamento delle uscite
controllate:
1. Termostato POMPA: per il controllo del funzionamento della
pompa impianto
2. Termostato VALV: per comando diretto di elettrovalvola o altra
applicazione
3. Termostato AUX: per integrazione Caldaia a gas, comando
elettrovalvola o altra applicazione
Come modificarli:
 Tramite il semplice click del pulsante P1 (MENU) si scorrono i
valori dei Termostati impostati segnalati dal lampeggio del led
associato P1 / VALV / P2 / AUX
 Per la modifica portarsi sul valore del Termostato da modificare:
 Tramite i pulsanti P3(+) e P2(-) si cambia il valore
 Per memorizzare la modifica attendere circa 5 secondi o scorrere
i valori con il pulsante P1(MENU)
Parametri Menu
Principale
Min.
Valori di
fabbrica
Max
Termostato POMPA (P1) 25 30 99
Termostato VALV 25 45 99
Termostato AUX 25 50 99
Termostato POMPA (P2) 25 70 99
FUNZIONE ALLARME:
Se la temperatura rilevata dalla SONDA supera il valore del Termostato
di Allarme
A01 (90°C):
 viene attivata la segnalazione acustica e visiva
 funzione SILENCE: la segnalazione acustica può essere
disattivata per 5 minuti tramite la pressione di un pulsante
qualsiasi.
 Trascorso tale tempo, se la condizione di allarme permane, la
segnalazione acustica viene di nuovo attivata.
Se la SONDA non funziona e/o compare l’allarme Lo:
 indica un fuori scala verso il basso (Temperatura sotto 0°C):
Sonda interrotta
Se la SONDA non funziona e/o compare l’allarme Hi:
 Hi: indica un fuori scala verso l’alto (Temperatura sopra 100°C):
Sonda in corto circuito
In tale caso è opportuno ridurre immediatamente la
combustione ed eliminare le cause dell’eccessivo
riscaldamento.
Si consiglia sempre di utilizzare il quantitativo orario
di legna prescritto da MCZ per mantenere costante la
temperatura ed ottenere le prestazioni dichiarate
(pag.15)
