MANUALE DI INSTALLAZIONE E UTILIZZO
Capitolo 4
pag.
17
Intsallazione e montaggio Servizio tecnico - Diritti riservati ad MCZ GROUP S.p.A. - Riproduzione vietata

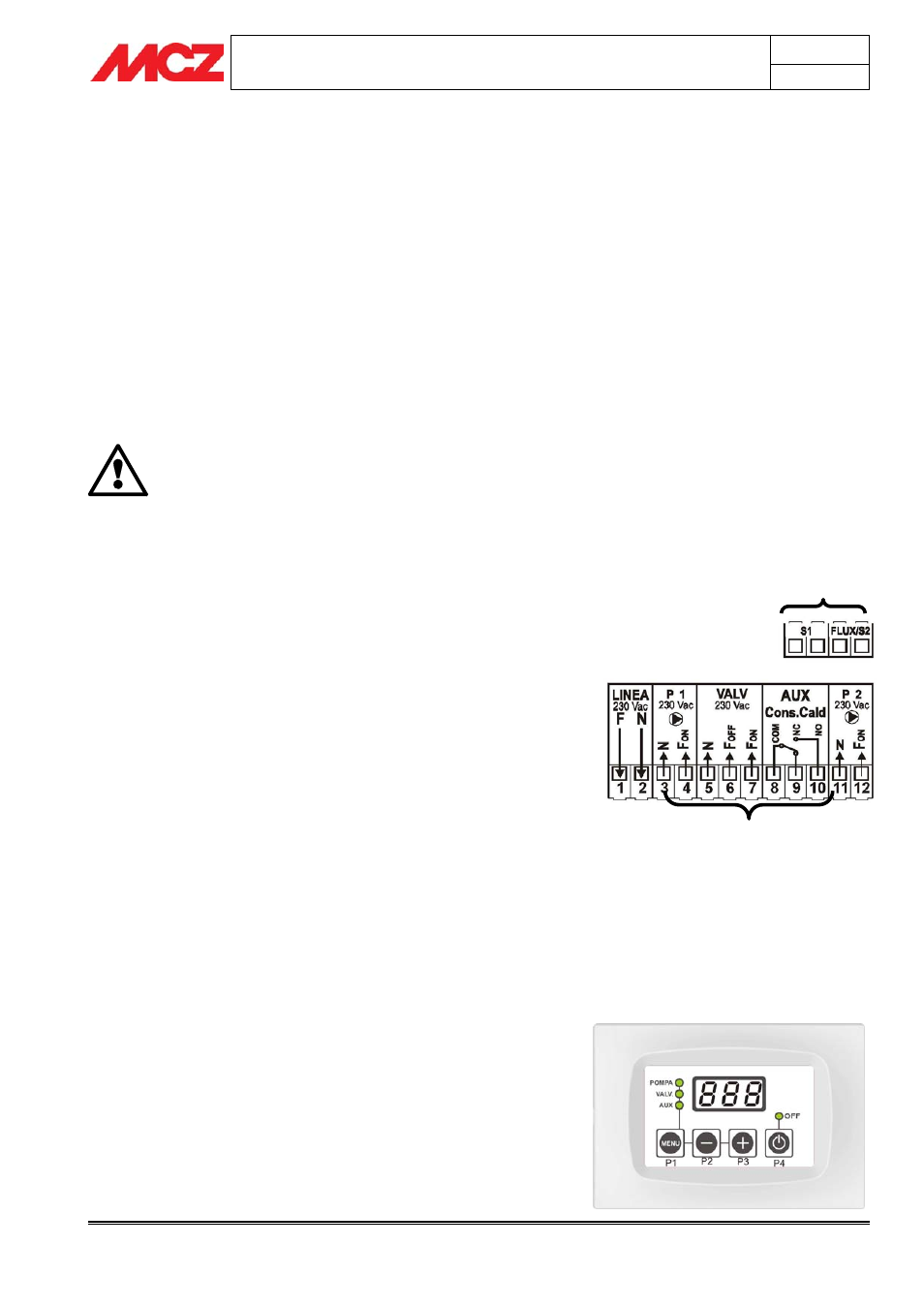

4.6.2. Collegamento elettrico della centralina
(Opzionale-Accessorio Mcz)
Il termoregolatore risulta composto da:
 Centralina da incasso.
 Scatola frutto.
 Sonda termica e pozzetto
Onde permettere il corretto funzionamento ed evitare danni alle parti
elettriche/elettroniche:
 Posizionare il dispositivo in luogo asciutto e lontano da fonti di
calore.
 Posizionare la SONDA in modo da rilevare correttamente la
temperatura della caldaia, evitando il contatto diretto o
indiretto con la fiamma.
 Posizionare la scatola-contenitore senza il corpo centralina.
L’installazione ed i collegamenti elettrici devono
essere effettuati da personale avente la qualifica di
elettricista e con attrezzatura idonea.
Il collegamento alla rete d’alimentazione deve essere
effettuato solo dopo l’avvenuta fase di collegamento
dei fili in morsettiera.
LINEA
Collegare alle morsettiere [1] e [2] la linea elettrica a 230 Vac 10% -
~50 Hz per dare tensione alla centralina. Fusibile di protezione T3,15 A
INGRESSI
Sonda: Collegamento alla sonda del termocamino che ha il compito di
rilevare la temperatura nell’impianto.
Range di temperatura 0-100 °C
Flux: Consenso ON/OFF ove collegare un flussostato o un
termostato di un Boiler per l’acqua sanitaria
USCITE
Pompa P1: Collegamento della pompa di circolazione dell’acqua
nell’impianto di riscaldamento. Morsetti [3] e [4]
Valv: Collegamento di una eventuale elettrovalvola 2/3 fili
con la funzione di valvola sanitaria. Morsetti [5] [6] e
[7]
Aux: Collegamento ausiliario per collegare eventualmente
una caldaia a gas per comandarne lo spegnimento.
Morsetti [8] [9] e [10]
Pompa P2: Collegamento della pompa supplementare. Morsetti
[11] e [12]
4.6.3. Funzionamento della centralina
ACCENSIONE/SPEGNIMENTO:
L’accensione/Spegnimento della centralina si effettua tramite pressione
prolungata del pulsante P4 (ON/OFF)
Lo stato SPENTO viene segnalato dalla accensione del led OFF
INGRESSI
USCITE
