MANUALE DI INSTALLAZIONE E UTILIZZO
Capitolo 4
pag.
21
Intsallazione e montaggio
Servizio tecnico - Diritti riservati ad MCZ GROUP S.p.A. - Riproduzione vietata

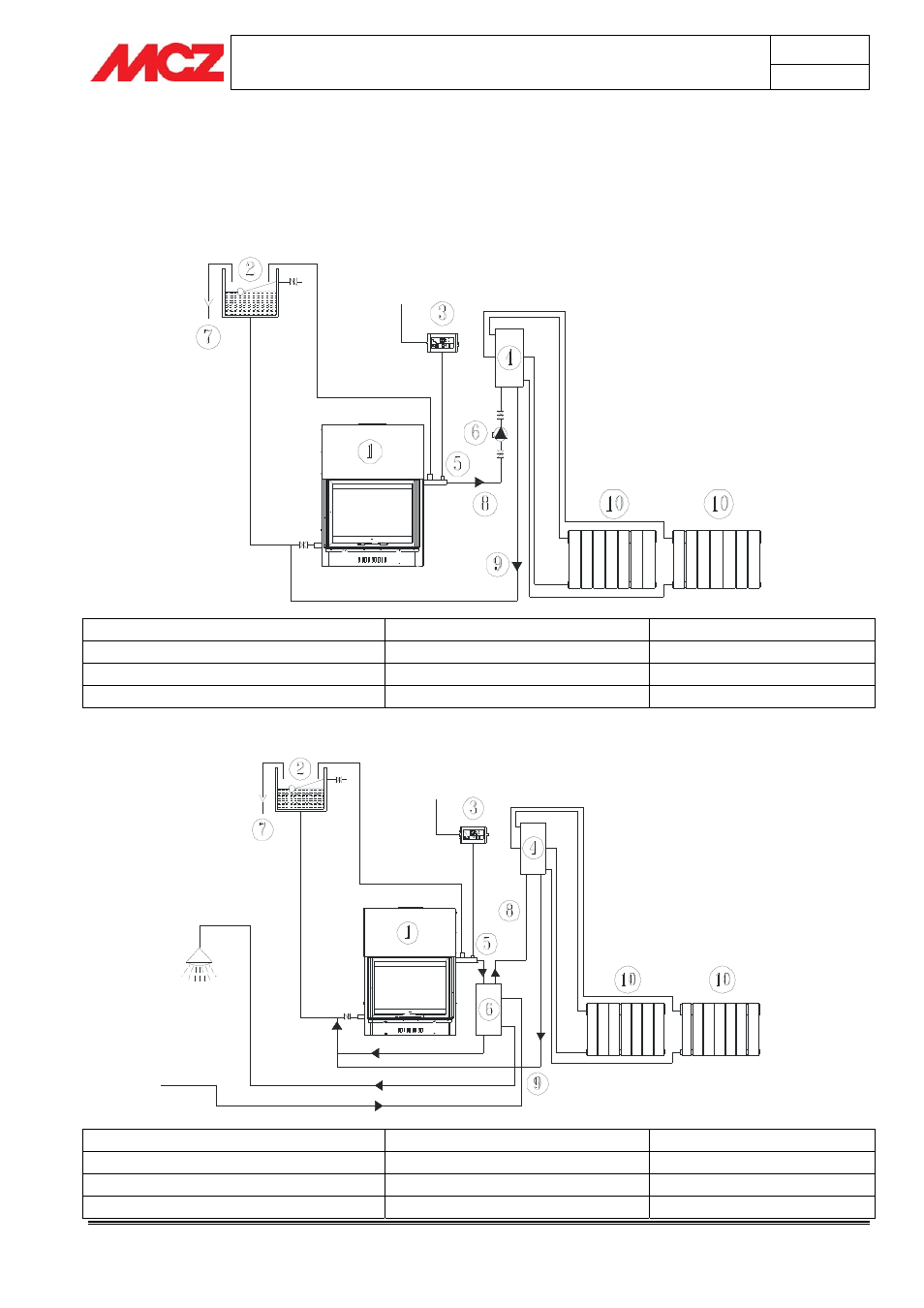

4.7. SCHEMI ESEMPLIFICATIVI DI INSTALLAZIONE IDRAULICA
NOTA: Gli schemi a seguire sono solo indicativi e non reali. Per il collegamento corretto seguire le note e le
disposizioni del termoidraulico installatore
4.7.1. Schema installazione riscaldamento
1-Termocamino Hydrosystem
5-Sonda rilevamento temperatura
9-Circuito ritorno Ø1” min.
2-Vaso espansione aperto con galleggiante 6-Circolatore
10-Radiatore
3-Quadro elettrico di comando
7-Scarico troppo pieno
4-Collettore
8-Circuito mandata Ø1” min.
4.7.2. Schema installazione riscaldamento con kit acqua sanitaria
1-Termocamino Hydrosystem
5-Sonda rilevamento temperatura
9-Circuito ritorno Ø1” min.
2-Vaso espansione aperto con galleggiante
6-Kit acqua sanitaria
10-Radiatore
3-Quadro elettrico di comando
7-Scarico troppo pieno
4-Collettore
8-Circuito mandata Ø1” min.
