MANUALE DI INSTALLAZIONE E UTILIZZO
Capitolo 4
pag.
15
Intsallazione e montaggio Servizio tecnico - Diritti riservati ad MCZ GROUP S.p.A. - Riproduzione vietata

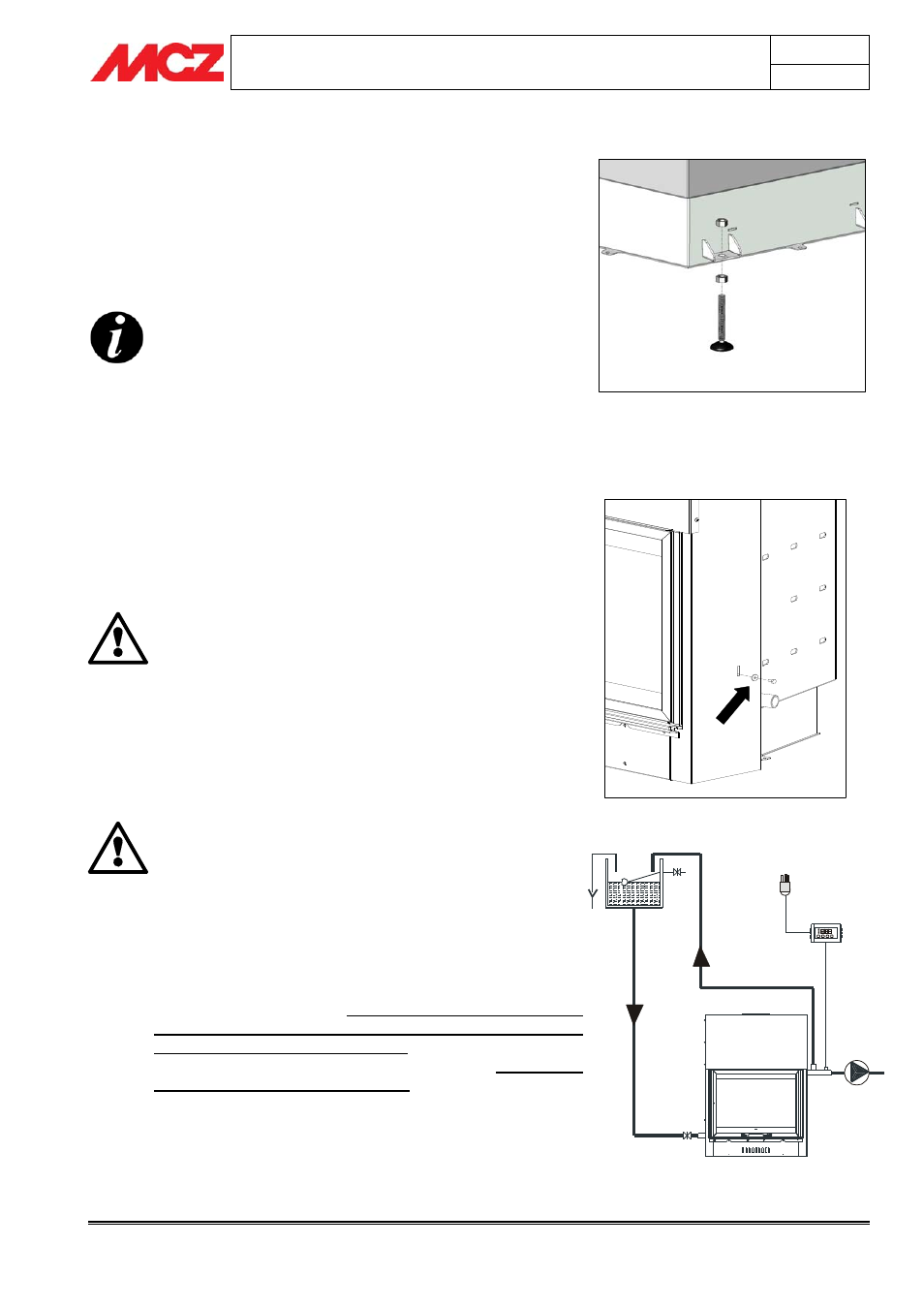

4.3. REGOLAZIONE ALTEZZA
Il termocamino Hydrosystem è fornito di piedini di regolazione che
hanno lo scopo di permettere un’agevole regolazione della bolla del
piano fuoco del termocamino. I piedini permettono una regolazione di
circa 6-7 cm e sono da montare nelle staffe predisposte (Vedi figura)
Per chi desidera alzare il termocamino di più di 6-7 cm è necessario
creare un piedistallo in muratura su cui appoggiare il prodotto. In ogni
caso non eliminare i piedini indispensabili per la messa a bolla
Qualora il termocamino non venga posizionato “a
bolla” si corre il rischio che la portina non chiuda
perfettamente e che i contrappesi interni urtino
contro la struttura causando un rumore ogni
qualvolta si alza e si abbassa l’anta.
E’ possibile anche regolare la bolla del termocamino
provando lo scorrimento dell’anta fino a quando non
risulti rumorosa.
4.4. SBLOCCAGGIO CONTRAPPESI
Il termocamino viene consegnato con i contrappesi di scorrimento
bloccati per evitare che nel trasporto e nel posizionamento ci siano dei
contraccolpi pericolosi che potrebbero danneggiare sia le parti
interessate allo scorrimento sia alla porta e relativo vetroceramico.
Togliere le viti fissaggio contrappesi solo prima
dell’installazione e dopo aver posizionato il
termocamino
Non muovere ne spostare il termocamino senza le
viti di fissaggio contrappesi. I danni provocati dalla
inosservanza di questa regola sono a carico del
cliente o chi per esso
4.5. COLLEGAMENTO IDRAULICO
MCZ NON RISPONDE PER DANNI DOVUTI A
COLLEGAMENTI ERRATI O REALIZZATI DA
PERSONALE NON QUALIFICATO
Al fine d’avere un buon funzionamento del termocamino Hydrosystem,
è necessario rispettare le norme d’installazione qui sotto riportate:
 Il carico dell’impianto deve essere fatto
esclusivamente per caduta naturale dal vaso
d’espansione aperto sul ritorno del termocamino con
una tubazione da 1”. E’ vietato eseguire il carico
direttamente con la pressione di rete. La pressione
massima d’esercizio è di 1,5 bar.
 Il vaso d’espansione deve essere di tipo aperto con
tubo di sfiato minimo Ø 1” e va posizionato ad
un’altezza superiore a 3 metri dal punto più alto dei
termosifoni.
 Il tubo di sfiato del vaso d’espansione aperto deve
essere privo di valvole d’intercettazione e curve inutili.
Sia il vaso d’espansione aperto che il tubo di sfiato
devono essere protetti dal gelo.
