TERMOCAMINO FORMA Capitolo 4
MANUALE DI INSTALLAZIONE E UTILIZZO pag.
26
Installazione e montaggio Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata
4.13. ISOLAMENTO TRAVE LEGNO
La trave in legno deve essere protetta con adeguato
isolamento dalle parti calde per prevenire il rischio d’incendio o
il danneggiamento del rivestimento stesso. (figura 23)

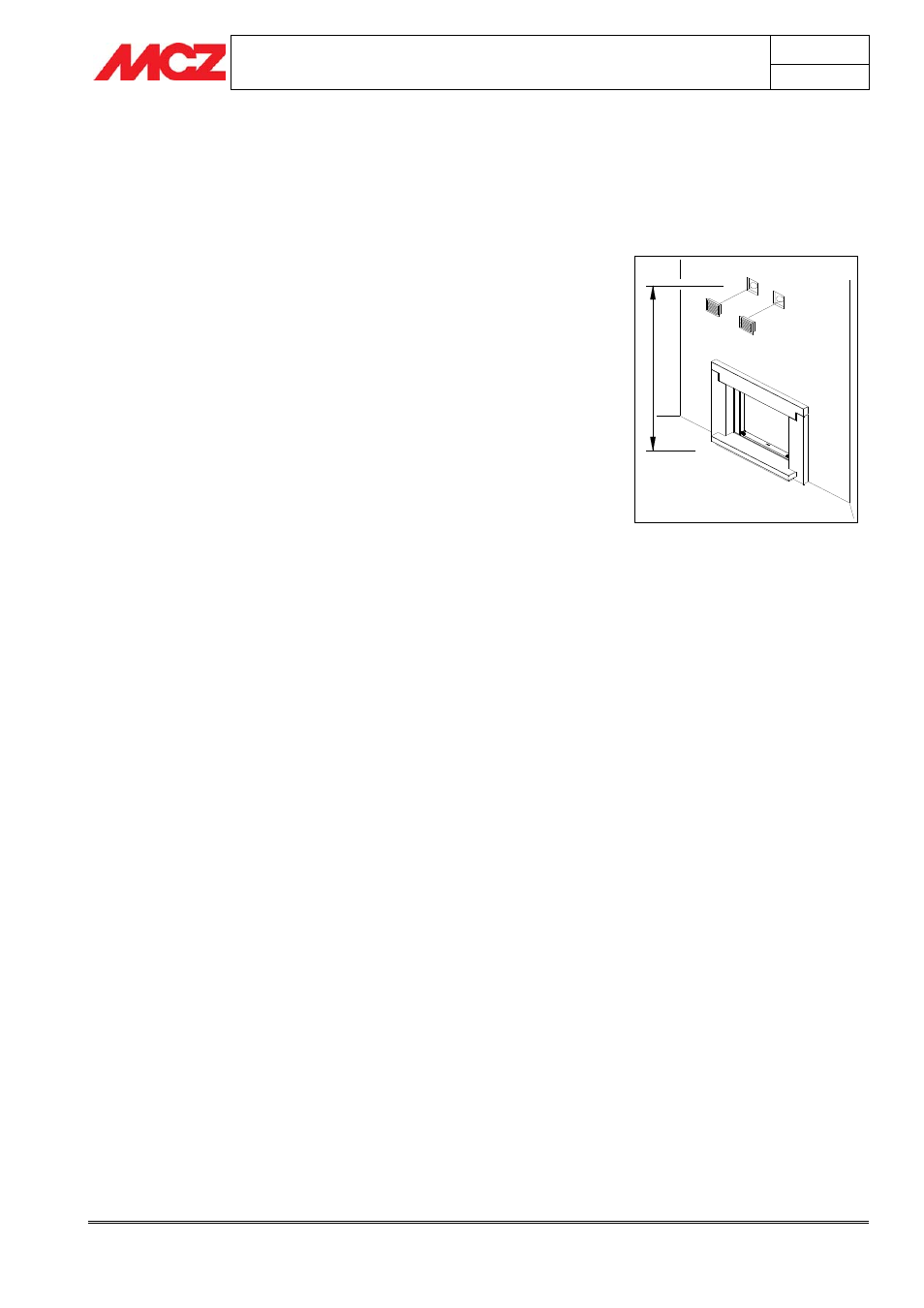

4.14. MONTAGGIO BOCCHETTE USCITA ARIA CALDA
Dopo aver eseguito i due fori quadrati 18x18, posizionare i raccordi alla
contro-cappa e fissarli. Inserire le griglie che si innesteranno
automaticamente mediante quattro ganci.
Si consiglia di posizionare le bocchette ad un’altezza non
inferiore a 2 mt dal pavimento al fine d’evitare che l’aria calda
investa direttamente le persone.
In alternativa può essere installata una bocchetta unica (vedere ns.
listino) che sarà posizionata eseguendo un foro rettangolare 16x48 sulla
parte frontale o laterale a cui collegare entrambe le tubazioni Ø 150
mm di uscita dell’aria calda (Figura 24).
Figura 24 – Montaggio bocchette uscita aria
calda
Figura 23 – Isolamento trave
2
m
l
m
in
im
o
