TERMOCAMINO FORMA Capitolo 4
MANUALE DI INSTALLAZIONE E UTILIZZO pag.
20
Installazione e montaggio Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata
Si ricorda che:
• Tutte le prese d’aria esterne devono essere dotate di serranda
di chiusura comandabile dall’esterno e provviste di protezione
anti-insetto.
• La sezione di presa d’aria viene considerata netta, quindi
bisogna considerare l’area d’eventuali ingombri (retine, ecc..)
• È necessario pulire periodicamente filtri o retine per garantire il
passaggio dell’aria.
• Non ostruire per alcun motivo le prese d’aria se il
termocamino o il kit di ventilazione è in funzione
4.8. INSTALLAZIONE KIT VENTILAZIONE FORZATA
4.8.1. Componenti Kit VF 480m
3 /h con centralina FC715

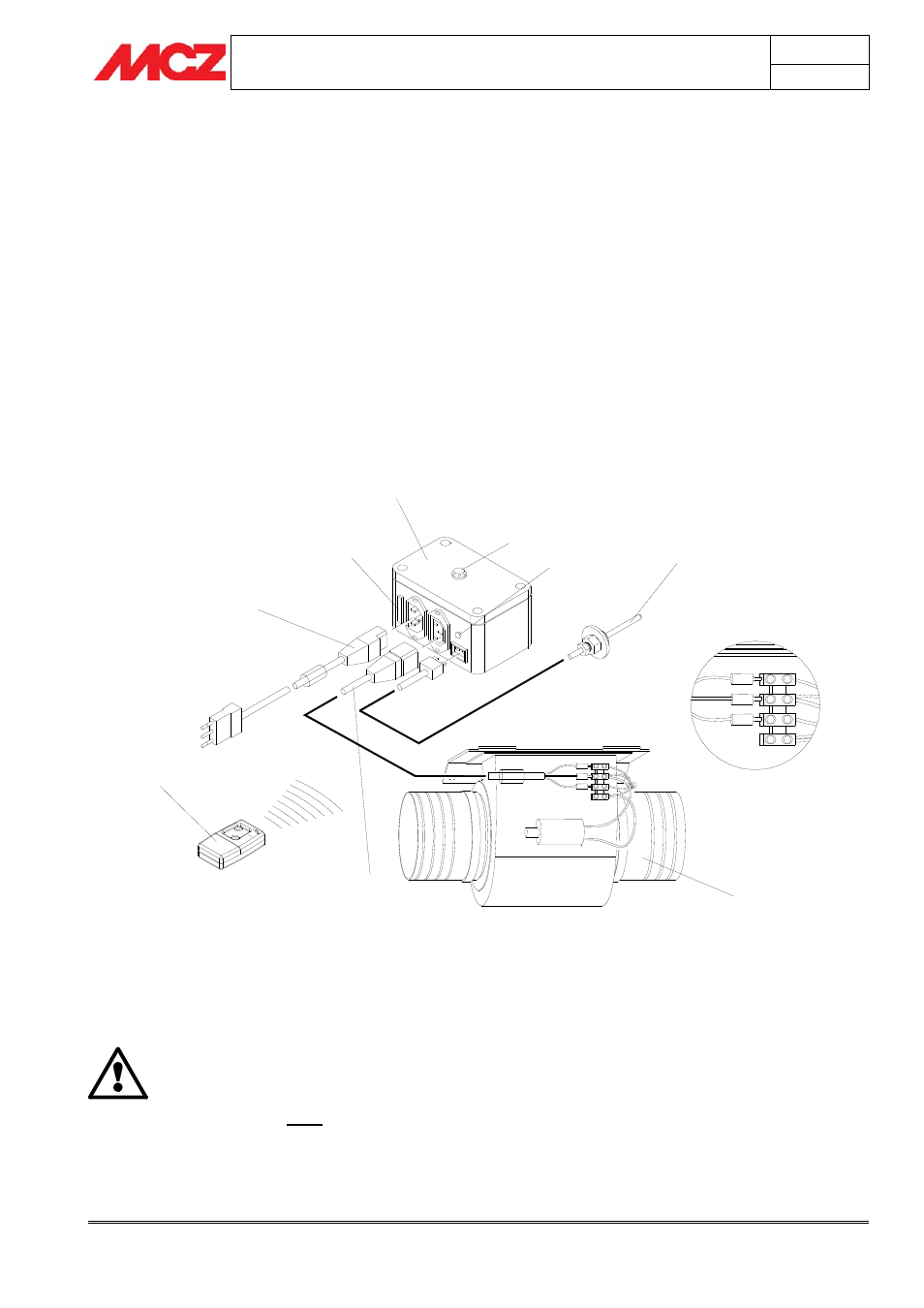

Schema 1 – Cablaggio Kit VF per Forma con centralina FC 715
FUSIBILE
SEGNALATORE ACUSTICO
LED SEGNALE
LINEA
1
2
3
4
5
6
Giallo-verde
Marrone
Celeste
1. Radiocomando completo di batteria interna
2. Cavo ventilatore con spina e terminali
3. Cavo alimentazione con spina e presa
4. Alimentatore con ricevitore radio incorporato 5. Ventilatore da 480mc/h
6. Cavo sonda siliconico con connettore ad innesto
rapido completo di sonda elettronica
IMPORTANTE!
PRIMA DELL’INSTALLAZIONE ACCERTARSI CHE I
SEMITRANCI POSTI LATERALMENTE AL
TERMOCAMINO NON SIANO STATI RIMOSSI.
NEL CASO IN CUI I SEMITRANCI SIANO STATI
RIMOSSI (VEDI PAG 19) E’ NECESSARIO
RIPRISTINARLI O RICHIUDERE I FORI CON DELLE
PIASTRE IN ACCIAIO.
