TERMOCAMINO FORMA Capitolo 4
MANUALE DI INSTALLAZIONE E UTILIZZO pag.
22
Installazione e montaggio Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata
4.8.4. Posizionamento centralina FC715
La centralina deve essere posizionata a terra, posteriormente o a lato
del termocamino, in una zona accessibile per la manutenzione e
soprattutto lontano dal fondo della struttura come illustrato in
figura 17.
Accertarsi che la centralina non venga a contatto con parti
metalliche calde del termocamino, perché il calore potrebbe
danneggiarla.
L’apparecchiatura deve essere alimentata con tensione 220V
a 50Hz.
E’ indispensabile il corretto collegamento all’impianto di
messa a terra.
Assicurarsi che i cavi non vengano a contatto con le parti
metalliche della struttura poiché sono molto calde.
4.9. FUNZIONAMENTO CENTRALINA FC 715
Il dispositivo permette di controllare la velocità del ventilatore tramite
telecomando a onde radio secondo due modalità:
MANUALE Il ventilatore (5) funziona alla velocità impostata
indipendentemente dalla sonda.
AUTOMATICA Il ventilatore (5) funziona alla velocità impostata con il
consenso della sonda.
4.9.1. Radiocomando
Il radiocomando dispone di 4 pulsanti tramite i quali è possibile
effettuare le seguenti operazioni
• Accensione/spegnimento (tasto blu)
• Cambio modalità di funzionamento da manuale ad automatico e
viceversa (tasto rosso)
• Variazione della 4 velocità del ventilatore (tasti gialli)
4.9.2. Accensione e spegnimento
ACCENSIONE: Tramite la pressione prolungata del pulsante blu
ON/OFF del radiocomando il ventilatore si accende
alla prima velocità in modalità MANUALE. La
centralina emette un beep corto che identifica la 1 a
velocità in manuale.
SPEGNIMENTO: Tramite la pressione prolungata del pulsante blu
ON/OFF del radiocomando il dispositivo si porta in
STAND-BY segnalato con 1 beep molto lungo e
fermando il ventilatore.
4.9.3. Modalità manuale
In maniera predefinita all’accensione mediante il pulsante ON/OFF o
tramite semplice click del pulsante rosso MAN/AUT il sistema si porta in
modalità MANUALE. La modalità è riconoscibile dal fatto che tutte le

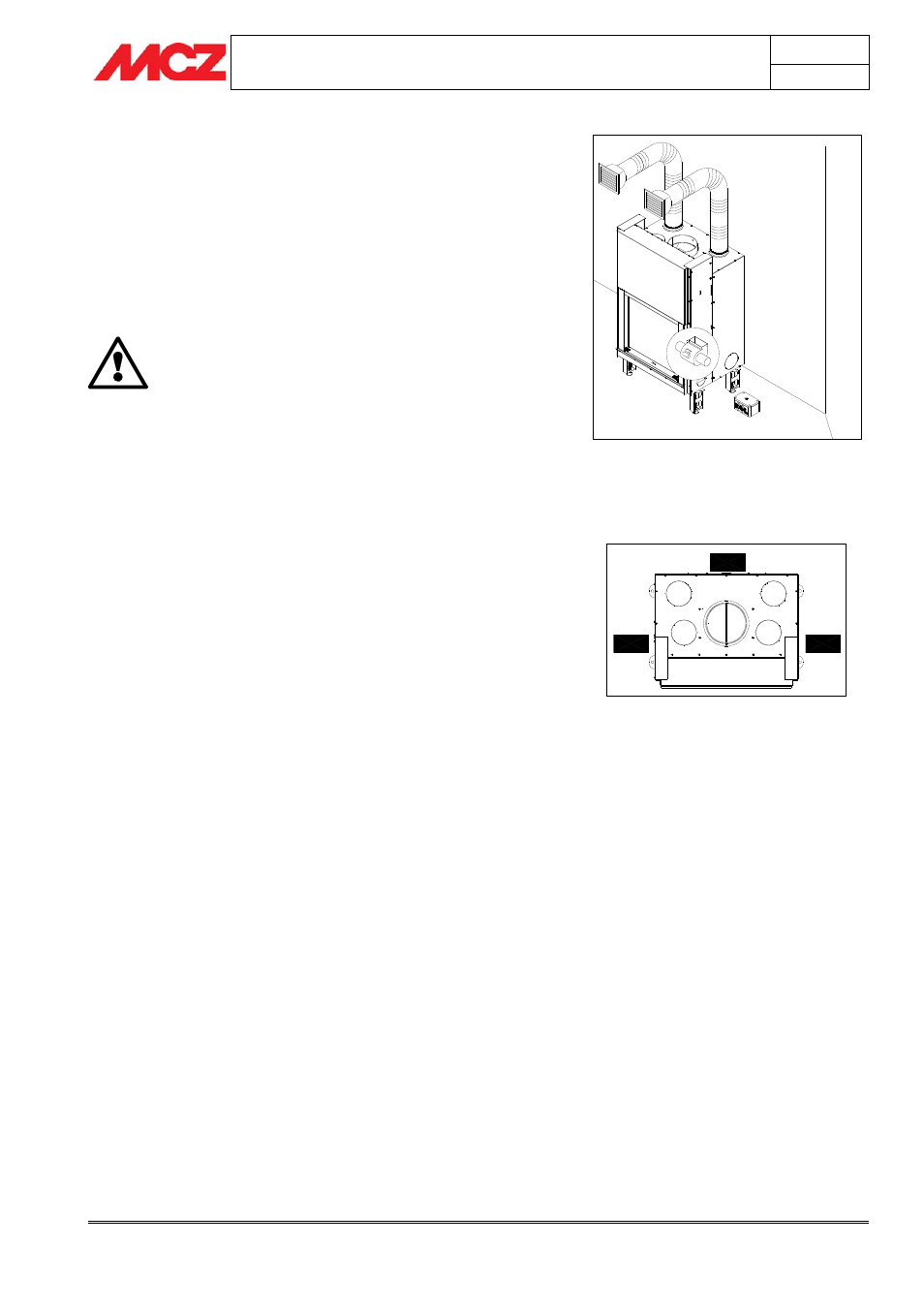

Figura 17 – Posizione della centralina A e del
ventilatore B.
B
A
A A
A
