STUFE A PELLET Capitolo 4
MANUALE DI INSTALLAZIONE E UTILIZZO pag.
26
Funzionamento Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata

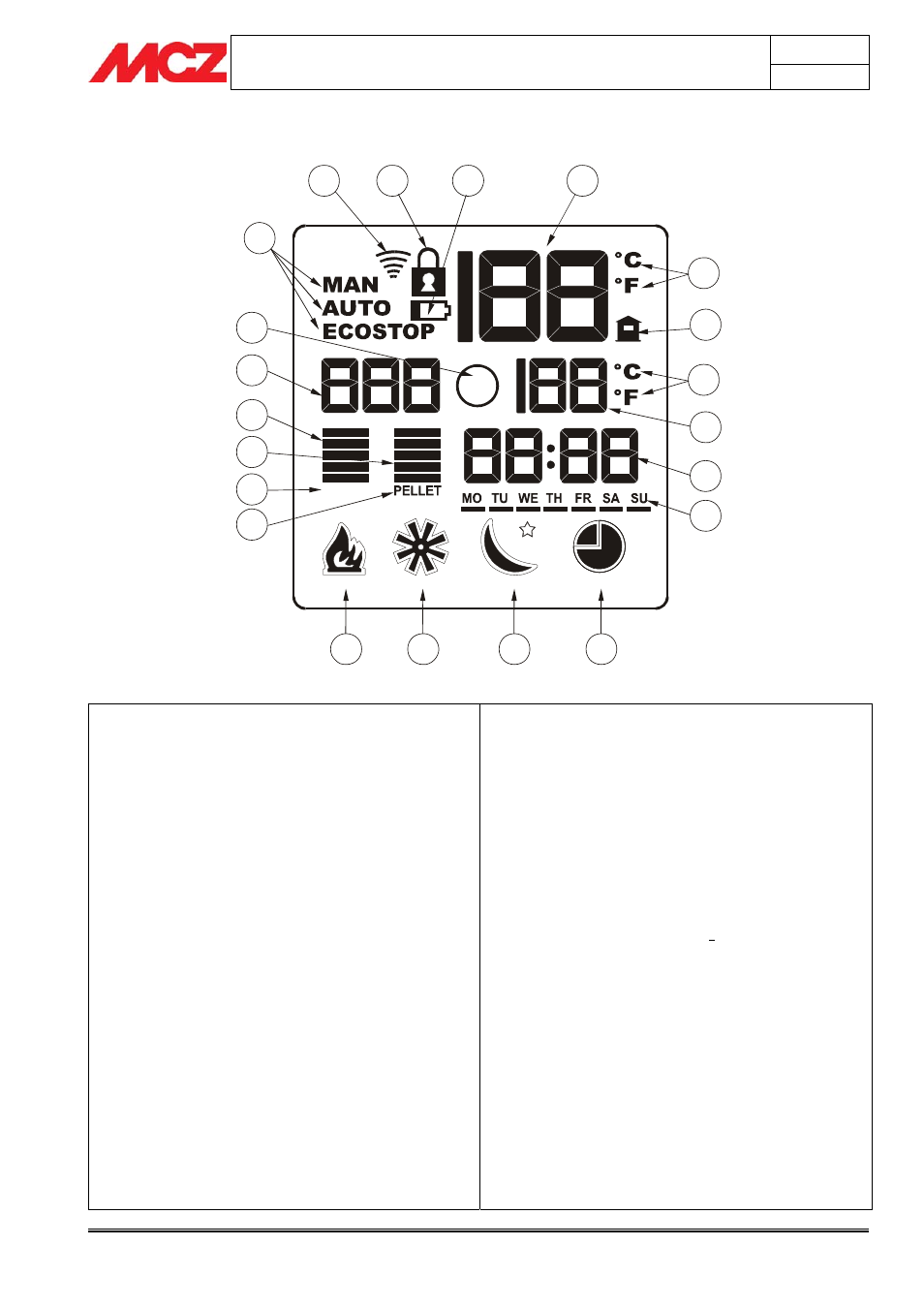

4.4.1. Display del telecomando
24 h
CLOCK
MAX AUTO PROGRAM SLEEP
1
2 3 4 5
6
7
6
8
9
10
11 12 13 14
15
18
16
17
19
20
LEGENDA
1. Icone che indicano la modalità di funzionamento della stufa
(MANUALE – AUTOMATICO – AUTOMATICO CON ECO STOP)
2. Icona trasmissione dati alla stufa
3. Icona che se accesa indica il blocco tastiera (prevista per
evitare la pressione accidentale dei tasti)
4. La comparsa stabile di questa icona indica che è giunto il
momento di sostituire le batterie
5. Icona che indica la temperatura rilevata all’interno del locale
in cui è posizionato il telecomando, mediante la sonda interna
presente sul telecomando stesso
6. Unità di misura selezionabile per la visualizzazione dei gradi
rilevati/richiesti (Celsius – Farenheit)
7. Icona che compare unitamente alla temperatura ambiente
rilevata dalla sonda interna posta sul telecomando
8. Temperatura impostata dall’utente, che il locale deve
raggiungere in funzionamento AUTOMATICO. In
funzionamento MANUALE tale indicazione è spenta.
9. Orologio interno. Può fungere temporaneamente da contatore
alla rovescia se la funzione SLEEP è attiva.
10. Icone che indicano il giorno corrente (in inglese). Se sto
impostando il CRONO personalizzato, le barrette sottostanti
indicano, se accese, che sono state attivate per quel giorno
alcune fasce orarie giornaliere
11. Icona che indica la funzionalità CRONO. Se completamente
spenta il CRONO è disattivo, se è acceso solo il bordo
dell’icona, il CRONO è attivo e se invece la icona è
completamente accesa, significa che siamo in modalità di
impostazione del CRONO.
12. Icona che indica la funzionalità SLEEP. Se completamente
spenta lo SLEEP è disattivo, se è acceso solo il bordo
dell’icona, lo SLEEP è attivo cioè la stufa si spegnerà allo
scadere del un conto alla rovescia impostato dall’utente e
visibile nell’icona n°9; se invece l’icona è completamente
accesa significa che siamo in modalità di impostazione dello
SLEEP.
13. Icona della ventilazione che permette di regolare la velocità
della ventola aria calda. Se è accesa anche la scritta AUTO
significa che la ventilazione è agganciata alla potenza.
14. Icona della fiamma che permette la regolazione di uno dei 5
livelli di potenza della fiamma. Se la fiamma è alla potenza 5
compare anche la scritta MAX.
15. Icona che se attiva indica la possibilità di regolare la caduta
del pellet (funzionalità riservata all’ tecnico specializzato)
16. Icona che se attiva indica la possibilità di regolare l’orario che
compare nell’icona n°9
17. Barrette che indicano la potenza di ventilazione: 1 barretta =
1ª velocità, 2 barrette = 2ª velocità,… 5 barrette = 5ª
velocità
18. Barrette che indicano la potenza di fiamma: 1 barretta = 1ª
potenza, 2 barrette = 2ª potenza,… 5 barrette = 5ª potenza.
Tali barrette compaiono solo se la stufa funziona in MANUALE
19. Tale icona è necessaria per la scelta del programma
settimanale durante l’impostazione del CRONO. Serve anche
a scegliere i programmi giornalieri nel programma crono
personalizzato.
20. In impostazione del CRONO, se tale icona si accende assieme
alla n°19 indica che si sta scegliendo il programma
settimanale personalizzato (che prevede l’inserimento di fasce
orarie giornaliere -> 24h)
