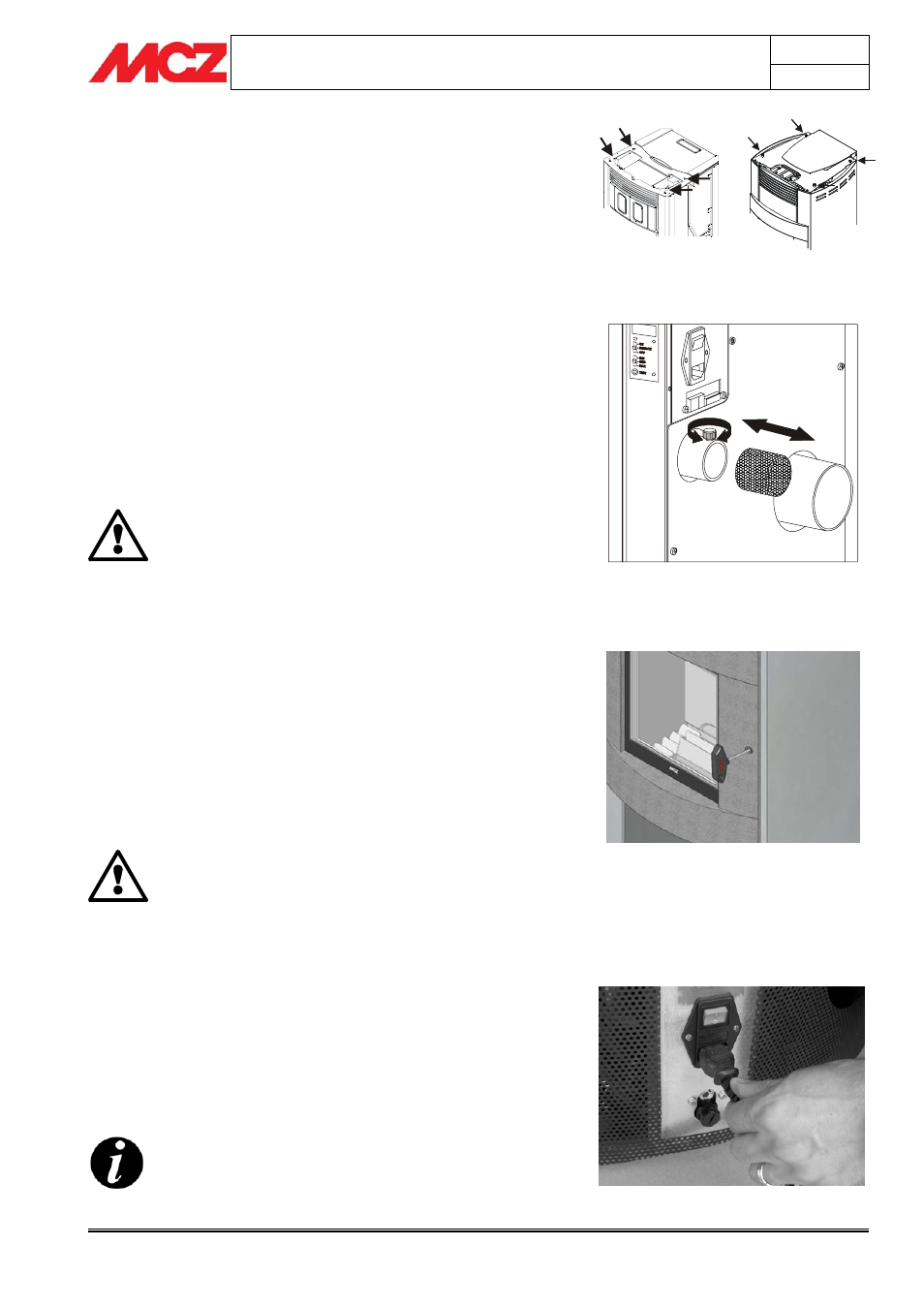

STUFE A PELLET Capitolo 4
MANUALE DI INSTALLAZIONE E UTILIZZO pag.
23
Funzionamento Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata
3.4.5.
Montaggio del top superiore in ceramica
Montare il top appoggiandolo sulle quattro sporgenze superiori della
stufa. La parte sottostante è provvista di quattro piccole cavità in
corrispondenza dei supporti in gomma indicati in figura .
3.5. MONTAGGIO FILTRO DELL’ARIA
Prima di accostare la stufa alla parete per il collegamento
elettrico e alla canna fumaria, montare il filtro dell’aria in
dotazione con la stufa.
Il filtro cilindrico è composto da una rete metallica ed è contenuto
all’interno delle dotazioni (assieme a guanto, uncino, istruzioni, ecc…)
Il filtro deve essere inserito sul tubo di ingresso dell’aria Ø 5 cm.
Per montarlo svitare leggermente la vite con pomello posta sul tubo di
ingresso dell’aria, inserire il filtro facendo corrispondere la scanalatura
del filtro, con la vite del pomello e successivamente bloccare il filtro
serrando il pomello.
ATTENZIONE!
Non far mai funzionare la stufa senza il filtro dell’aria.
MCZ non risponde di eventuali danni alla
componentistica interna se non viene rispettata tale
direttiva.
3.6. APERTURA/CHIUSURA PORTA STUFA ATHOS
La stufa Athos ha in dotazione una chiave a brugola per
l’apertura/chiusura della porta; è sufficiente inserire la chiave,
esercitare in continuo una leggera pressione verso la porta, ruotare
l’impugnatura (in senso antiorario per l’apertura e orario per la
chiusura).
La porta si considera chiusa quando la chiave non gira più. E’ normale
che l’operazione richieda diverse rotazioni da 180° della chiave.
ATTENZIONE!
Per un corretto funzionamento della stufa la porta va
chiusa bene. Girare in senso orario la chiave fino a
che essa oppone una resistenza significativa alla
rotazione.
3.7. COLLEGAMENTO ELETTRICO
Collegare il cavo di alimentazione prima sul retro della stufa e poi ad
una presa elettrica a parete.
L’interruttore generale posto sul retro va azionato solo per accendere la
stufa; in caso contrario è consigliabile tenerlo spento.
Nel periodo di inutilizzo della stufa è consigliabile
togliere il cavo di collegamento dalla stufa.
Collegamento elettrico della stufa
Montaggio/smontaggio del filtro dell’aria
Supporti montaggio top in ceramica
Apertura/chiusura porta Athos
