Topologia dell’impianto di comunicazione Ethernet:

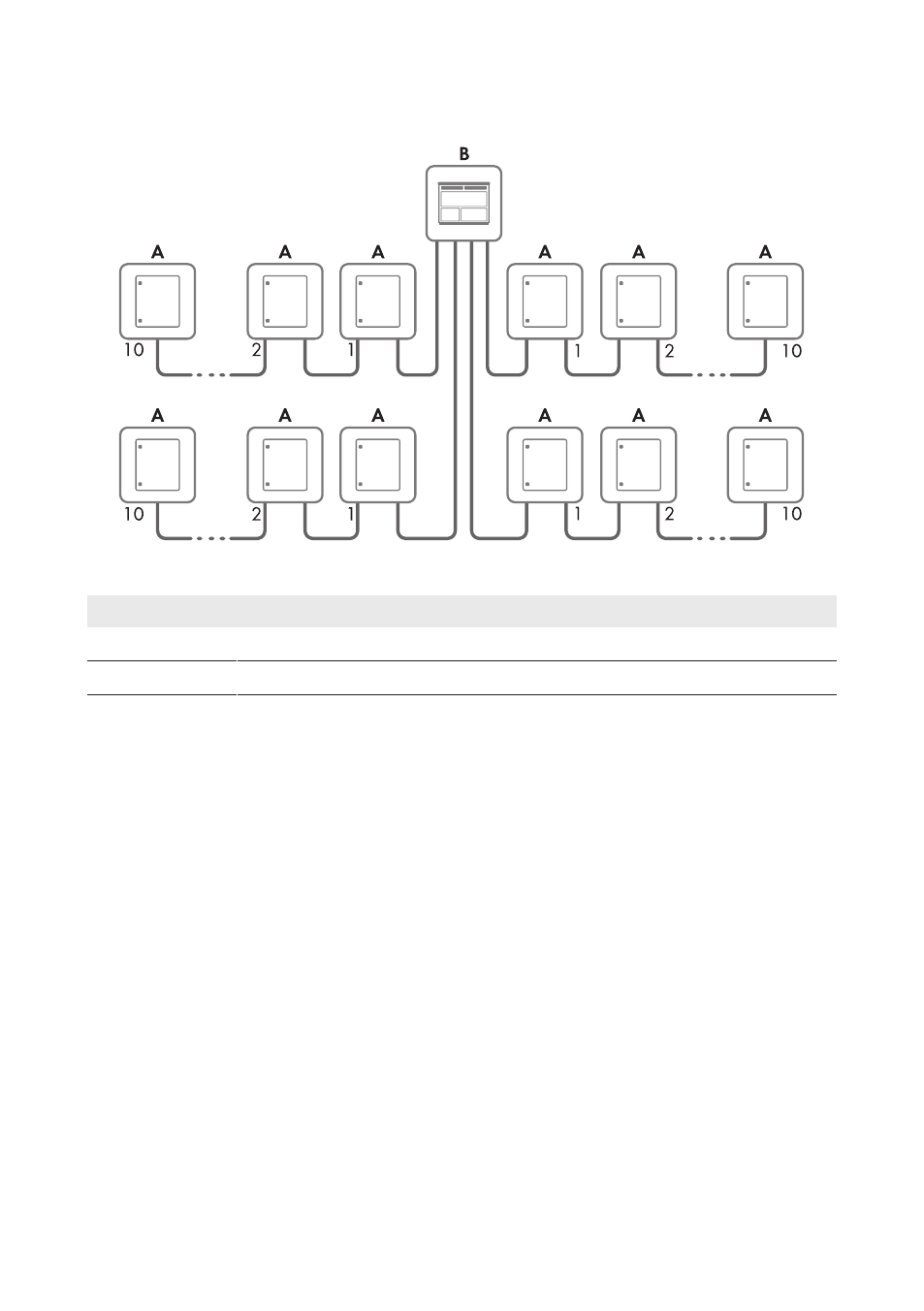

Figura 14: Topologia dell’impianto di comunicazione Ethernet con SMA String-Monitor (esempio)
Posizione
Denominazione
A
SMA String-Monitor
B
Inverter (esempio)
Procedura:
1. Infilare i cavi Ethernet nell’apertura dell’involucro corrispondente (v. cap. 6.1, pag. 25) nel
distributore secondario CC (v. cap. 12.1, pag. 62).
2. Preparare il cavo Ethernet per il collegamento:
• Rimuovere 44 mm di guaina all’estremità del cavo Ethernet da collegare al distributore
secondario CC.
• Accorciare a circa 15 mm la guaina del cavo.
• Ripiegare la schermatura in eccesso sulla guaina del cavo.
3. Premere i cavi Ethernet con la guaina nel morsetto di schermatura. La guaina deve essere
possibilmente inserita completamente nel morsetto di schermatura.
4. Collegare i cavi Ethernet ai morsetti LSA- del gruppo elettronico mediante un utensile LSA+:
• Per collegare l’uscita di comunicazione, collegare tutti e 8 i conduttori del cavo Ethernet
al collegamento X7 (v. cap. 4.4, pag. 17) del gruppo elettronico come indicato nella
tabella seguente. Tagliare i conduttori sporgenti.
