6 Installazione
6.1 Panoramica del campo di collegamento di SMA String-
Monitor
Vista dal basso

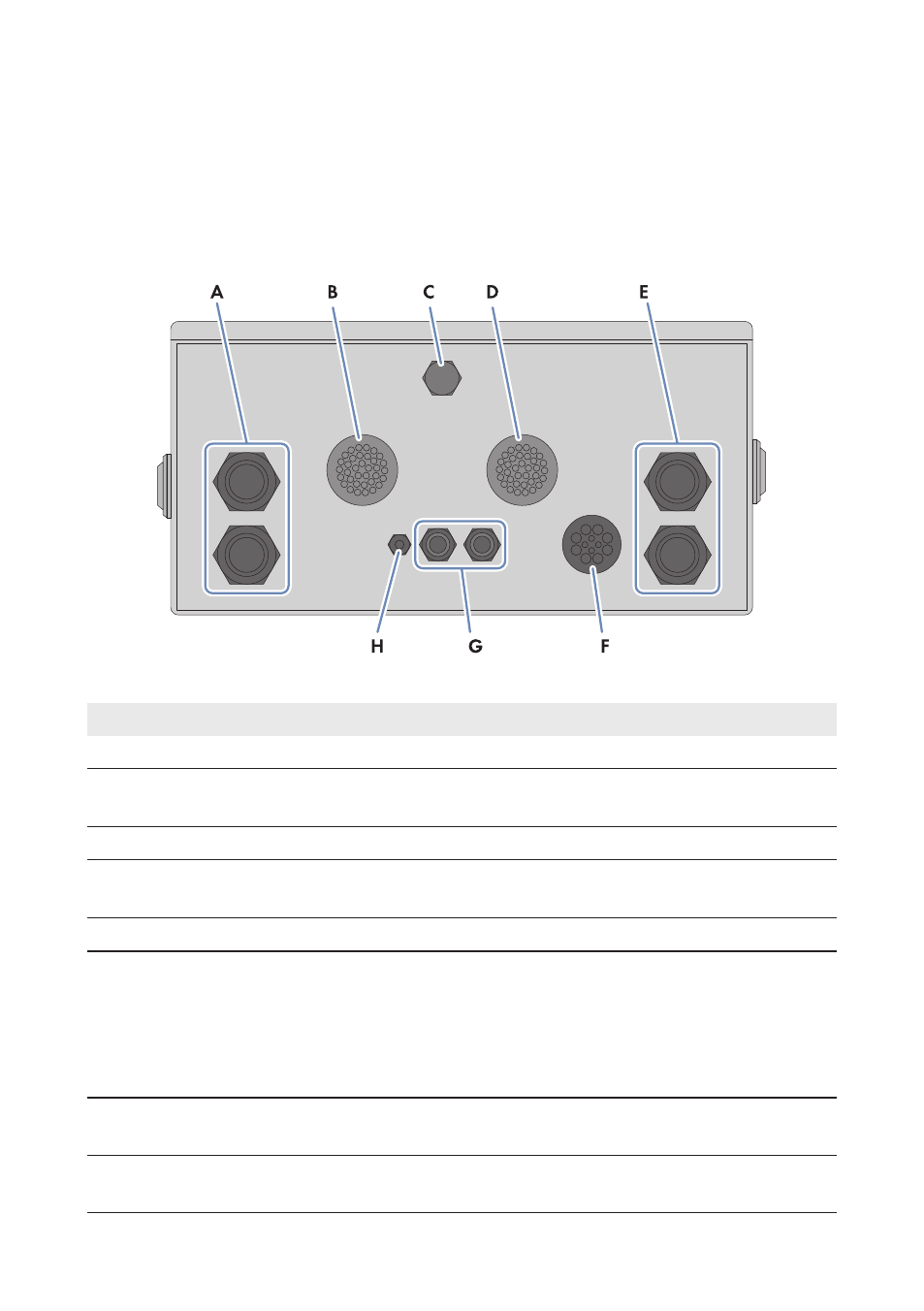

Figura 10: Vista dal basso di SMA String‑Monitor
Posizione Denominazione
A Apertura dell’involucro con pressacavo per i cavi principali CC+
B Apertura dell’involucro con fasci di cablaggio per stringhe (FV+) e terminali CC
(premontati in fabbrica)
C Scarico della condensa
D Apertura dell’involucro con fasci di cablaggio per stringhe (FV-) e terminali CC
(premontati in fabbrica)
E Apertura dell’involucro con pressacavo per i cavi principali CC-
F Apertura dell’involucro con membrana per i seguenti cavi:
• Comunicazione
• Sensori
• Terra di funzionamento esterna per il gruppo elettronico
• Terra di funzionamento esterna per lo scaricatore di sovratensioni CC
G Apertura dell’involucro con pressacavo per i cavi dell’alimentazione di tensione
esterna a 230 V
CA
H Apertura dell’involucro con pressacavo per i cavi della terra di funzionamento
esterna dell’unità di alimentazione
