Rispetto delle distanze minime:

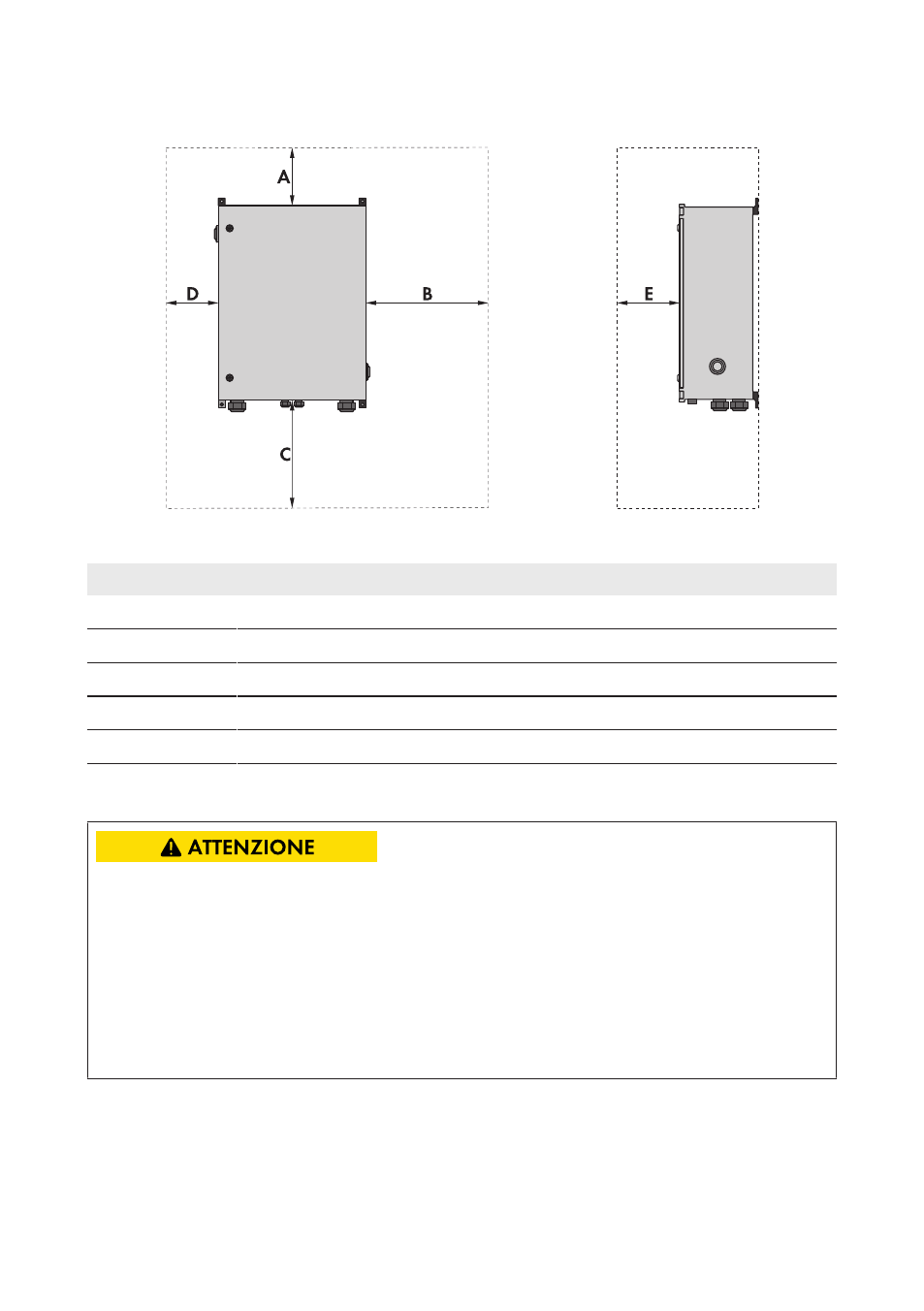

Figura 9: Distanze minime
Posizione Spiegazione
A 200 mm
B 650 mm
C 800 mm
D 150 mm
E 650 mm
5.2 Montaggio di SMA String-Monitor a parete
Pericolo di infortuni durante il sollevamento e in caso di caduta del quadro di
distribuzione secondaria CC
In caso di tecnica di sollevamento errata o di caduta del quadro durante il trasporto o le
operazioni di aggancio/sgancio sussiste il pericolo di infortuni. Peso del quadro di distribuzione
secondaria CC senza gli accessori aggiunti: 35 kg.
• Per il montaggio e lo smontaggio del quadro di distribuzione è previsto l’intervento di 2
persone.
• Trasportare e sollevare il quadro di distribuzione con cautela.
Materiale aggiuntivo necessario per il montaggio (non compreso nel contenuto della
fornitura):
• In caso di montaggio del distributore secondario CC a parete:
– 4 viti M6. Nella scelta delle viti tenere conto delle caratteristiche della parete.
