4.4 Collegamenti del gruppo elettronico
1 2 3 4 5 6 7 8 9 1112 14
A
B
C
D
E
F
G
H
K
L
M
N O P Q
I

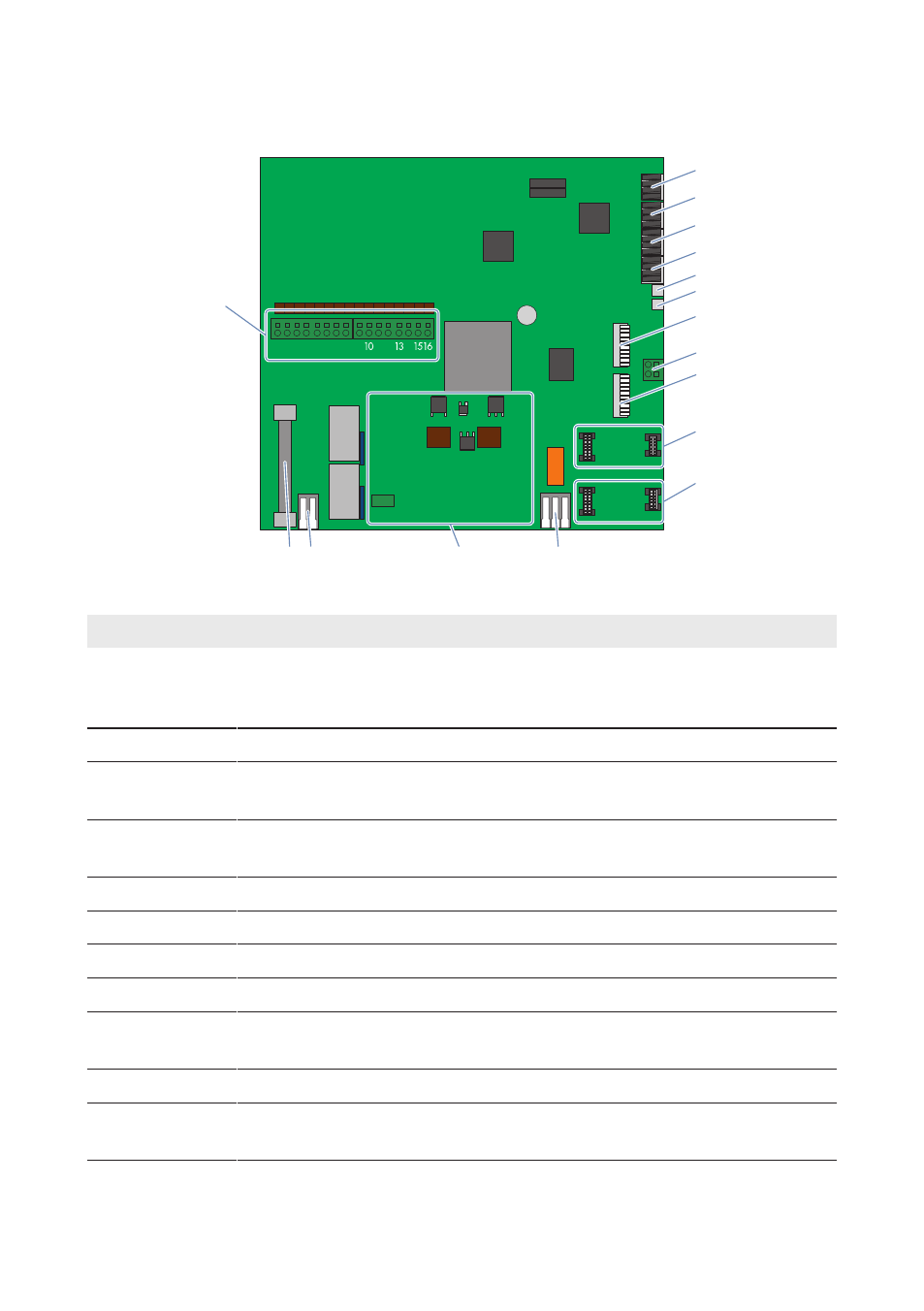

Figura 6: Collegamenti del gruppo elettronico
Posizione Denominazione Spiegazione
A ‒ Collegamento del fascio di cablaggio delle stringhe (PV+)
e, a seconda del modello, scheda di ampliamento (MEU)
per il numero di ingressi FV (preinstallata in fabbrica)
B X1 Ingresso analogico di corrente
C X2 Ingresso analogico sensore di temperatura esterno 1 (EXT
1)
D X3 Ingresso analogico sensore di temperatura esterno 2 (EXT
2)
E X4 Ingresso digitale cliente
F X5 Ingresso digitale scaricatore di sovratensioni CC
G X6 Contatto di segnalazione stato sezionatore di carico CC
H X7 Uscita di comunicazione Ethernet LAN OUT
I X8 Collegamento per cavo di messa a terra per la terra fun-
zionale del gruppo elettronico
K X9 Ingresso di comunicazione Ethernet LAN IN
L FOPB 1 Slot per il modulo dell’interfaccia FO (ingresso di comuni-
cazione FO IN)
