6.3.4.2 Installazione della morsettiera a V sulla sbarra collettrice
Struttura del collegamento con una morsettiera a V

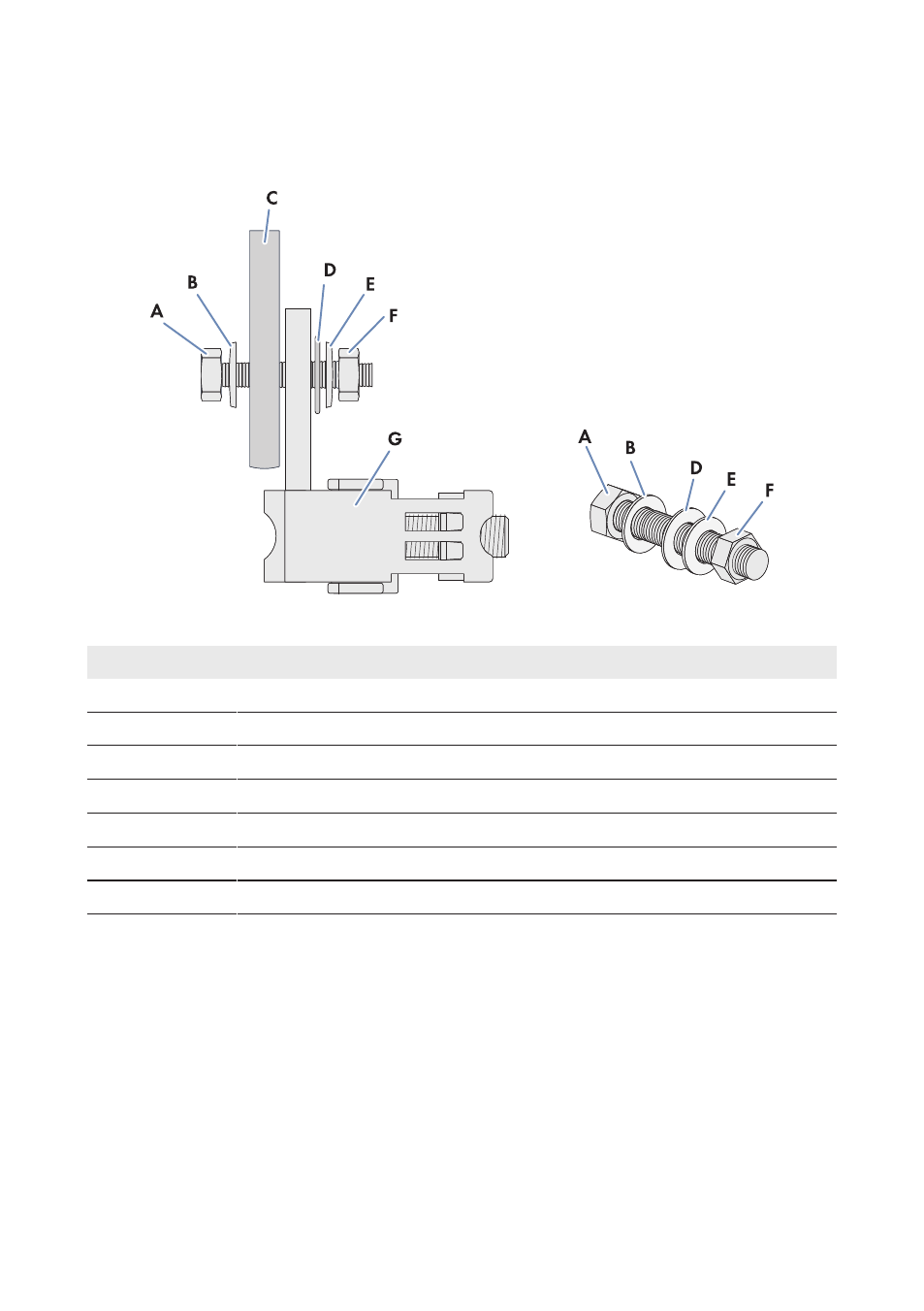

Figura 13: Struttura del collegamento con una morsettiera a V
Posizione Denominazione
A Vite M12
B Rondella
C Sbarra collettrice in rame stagnata
D Rondella ad alette
E Rondella di serraggio
F Dado M12
G Morsettiera a V
Installazione della morsettiera a V sulla sbarra collettrice
1. Assicurarsi che il distributore secondario CC sia disinserito e bloccato contro la riattivazione
(v. cap. 8 “Disinserimento e reinserimento.”, pag. 46).
2. Assicurarsi che l’inverter non sia sotto tensione sul lato CC e sia bloccato contro la
riattivazione (v. istruzioni dell’inverter).
3. Rimuovere il materiale di fissaggio per i cavi principali CC dalla sbarra collettrice nel
distributore secondario CC.
4. Pulire le superfici di contatto della sbarra collettrice e della morsettiera a V con un panno
pulito e un detergente a base di etanolo e successivamente non toccarle più.
5. Montare le morsettiere a V sulla sbarra collettrice (coppia: 60 Nm). Utilizzare esclusivamente
il materiale di fissaggio che era presente sulla sbarra collettrice.
