6.4 Terminazione del Meter Connection Box
Terminare il Meter Connection Box solo se si trova ad
una delle due estremità del bus di comunicazione
RS485.

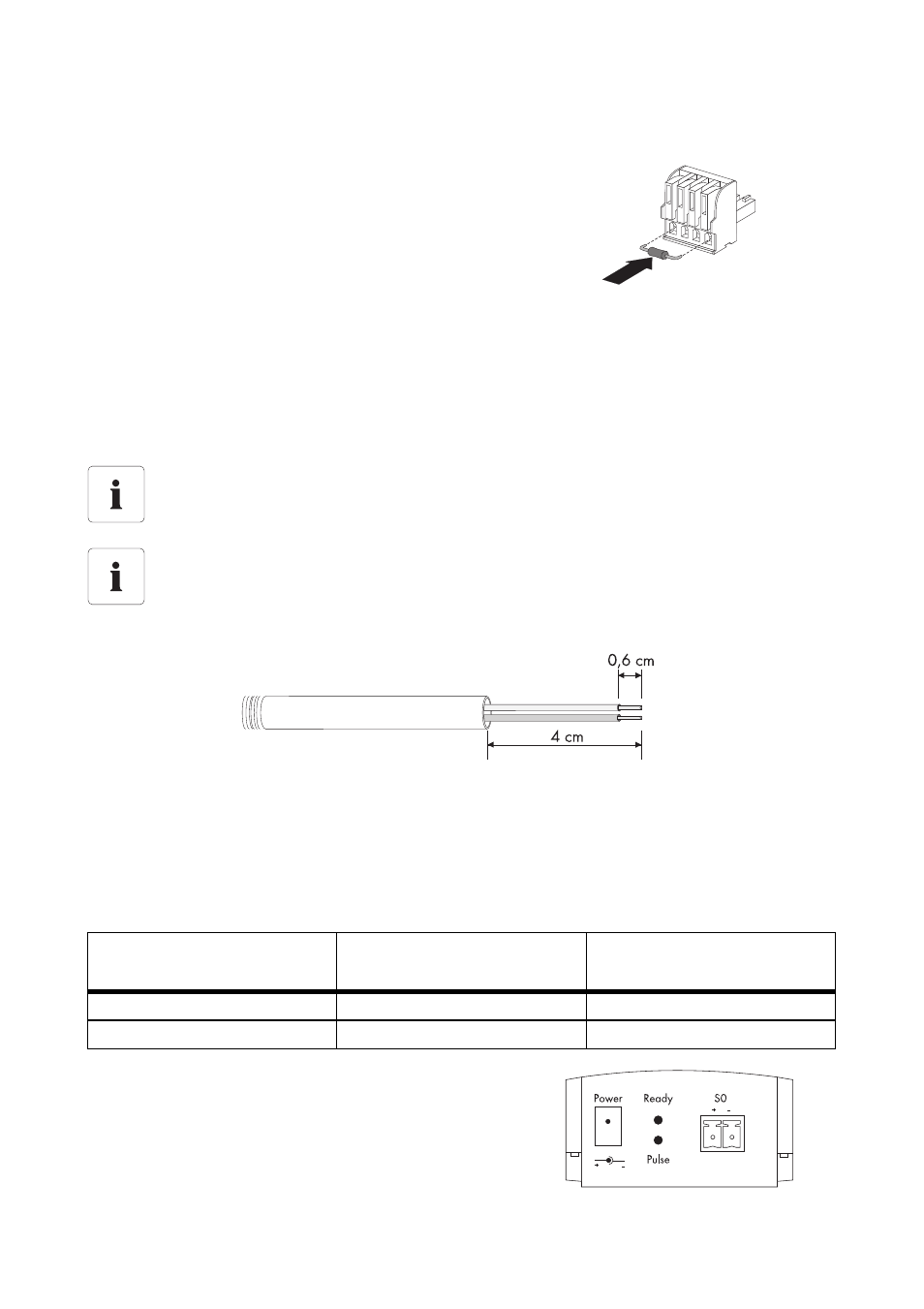

1. Inserire la resistenza in dotazione nei pin 2 e 7 del
connettore a 4 poli.
2. Inserire il connettore nel collegamento libero del
Meter Connection Box per il bus di comunicazione RS485.
☑ Il Meter Connection Box è terminato.
6.5 Collegamento del Meter Connection Box al contatore
d'energia
1. Rimuovere 4 cm di guaina di protezione del cavo.
2. Accorciare i fili non necessari.
3. Spelare i fili di ca. 6 mm.
4. Collegare i fili con il connettore a 2 poli.
5. Prendere nota dei colori dei fili.
6. Inserire il connettore nel collegamento "S0" del
Meter Connection Box.
7. Collegare l'altra estremità del cavo al contatore
d'energia.
☑ Il Meter Connection Box è collegato al contatore
d'energia.
Lunghezza massima dei cavi: 3 m
Non superare la lunghezza massima dei cavi pari a 3 m.
Consigli per i cavi
Per il collegamento del Meter Connection Box al contatore d'energia è possibile utilizzare
anche il cavo di comunicazione RS485.
Meter Connection Box
Collegamento S0 Colore dei fili Uscita impulsi del contatore
di energia
+ + (ad es. +ve)
− − (ad es. − ve)
