Montaggio SMA Solar Technology AG
10 METERBOX-IIT110611 Istruzioni per l’installazione
5 Montaggio
5.1 Scelta del luogo di montaggio
Tenere presenti i seguenti requisiti della posizione di montaggio:
• Il Meter Connection Box è adatto solo al montaggio in ambienti interni.
• Il luogo di montaggio deve trovarsi in prossimità di una presa.
• La lunghezza massima dei cavi fra il Meter Connection Box e il contatore d'energia non deve
superare i 3 m.
• La lunghezza massima dei cavi del bus di comunicazione RS485 non deve superare i 1 200 m.
• Il Meter Connection Box può essere montato sia in verticale che in orizzontale.
5.2 Montaggio del Meter Connection Box a parete
Accessori per il montaggio in dotazione
1. Scegliere la posizione di montaggio in base ai relativi requisiti previsti.

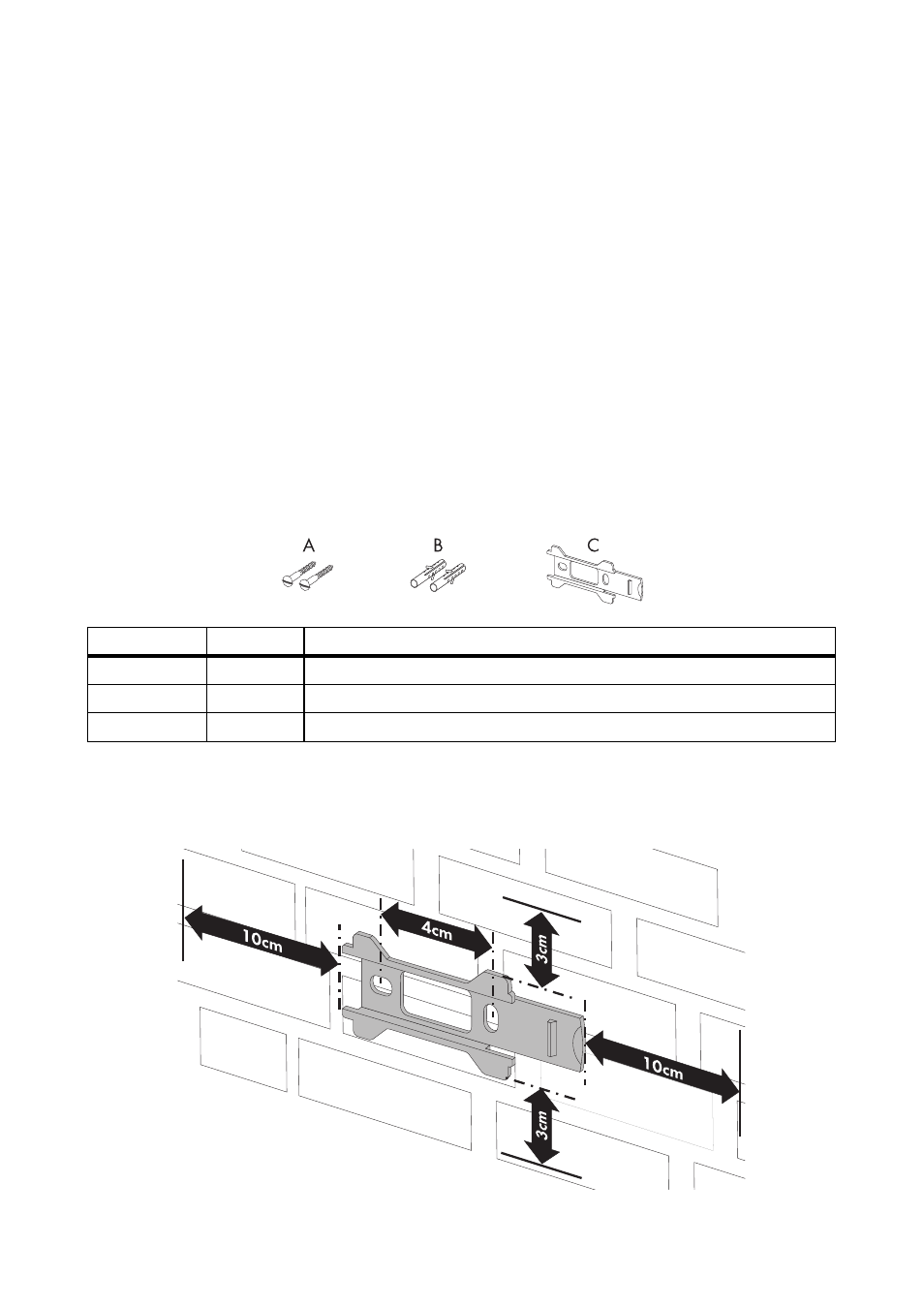

2. Controllare le distanze minime in base all'immagine seguente e contrassegnare i fori da
praticare.
Posizione Quantità Descrizione
A 2 Viti
B 2 Tasselli
C 1 Supporto
