Montaggio SMA Solar Technology AG
12 METERBOX-IIT110611 Istruzioni per l’installazione

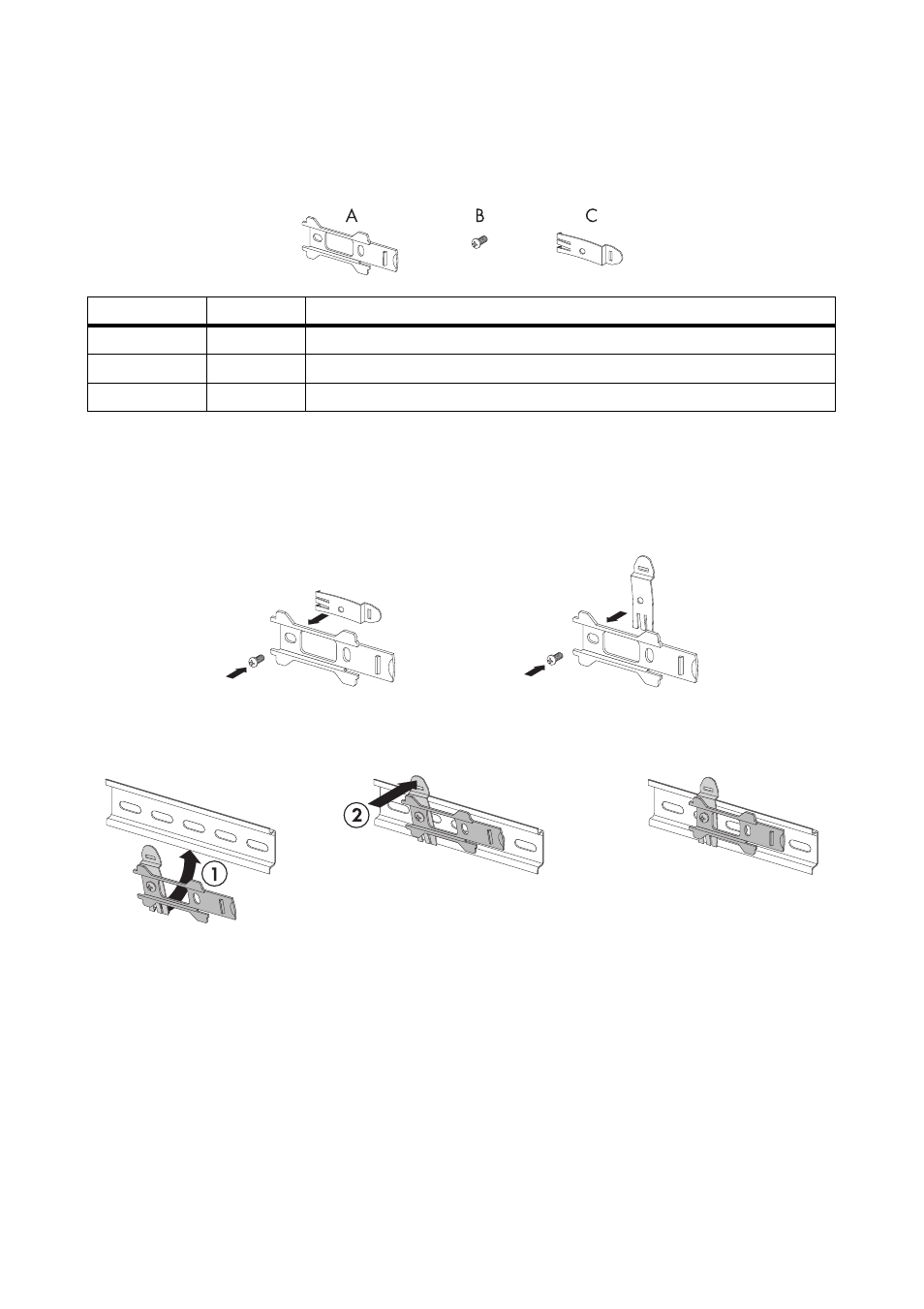

5.3 Montaggio del Meter Connection Box sulla guida omega
Accessori per il montaggio in dotazione
1. Scegliere la posizione di montaggio in base ai relativi requisiti previsti.
2. Fissare la graffa al supporto con la vite come raffigurato.
Si può scegliere di montare l'apparecchio in verticale o in orizzontale. Prestare attenzione a
fissare la graffa in modo corrispondente.
3. Fissare il supporto alla guida ad omega come raffigurato. La figura rappresenta la disposizione
per il montaggio in orizzontale.
Posizione Quantità Descrizione
A 1 Supporto
B 1 Vite
C 1 Graffa
