SMA METER CONNECTION BOX - Manuale (Pagina 14)

Collegamento elettrico SMA Solar Technology AG
14 METERBOX-IIT110611 Istruzioni per l’installazione
6 Collegamento elettrico

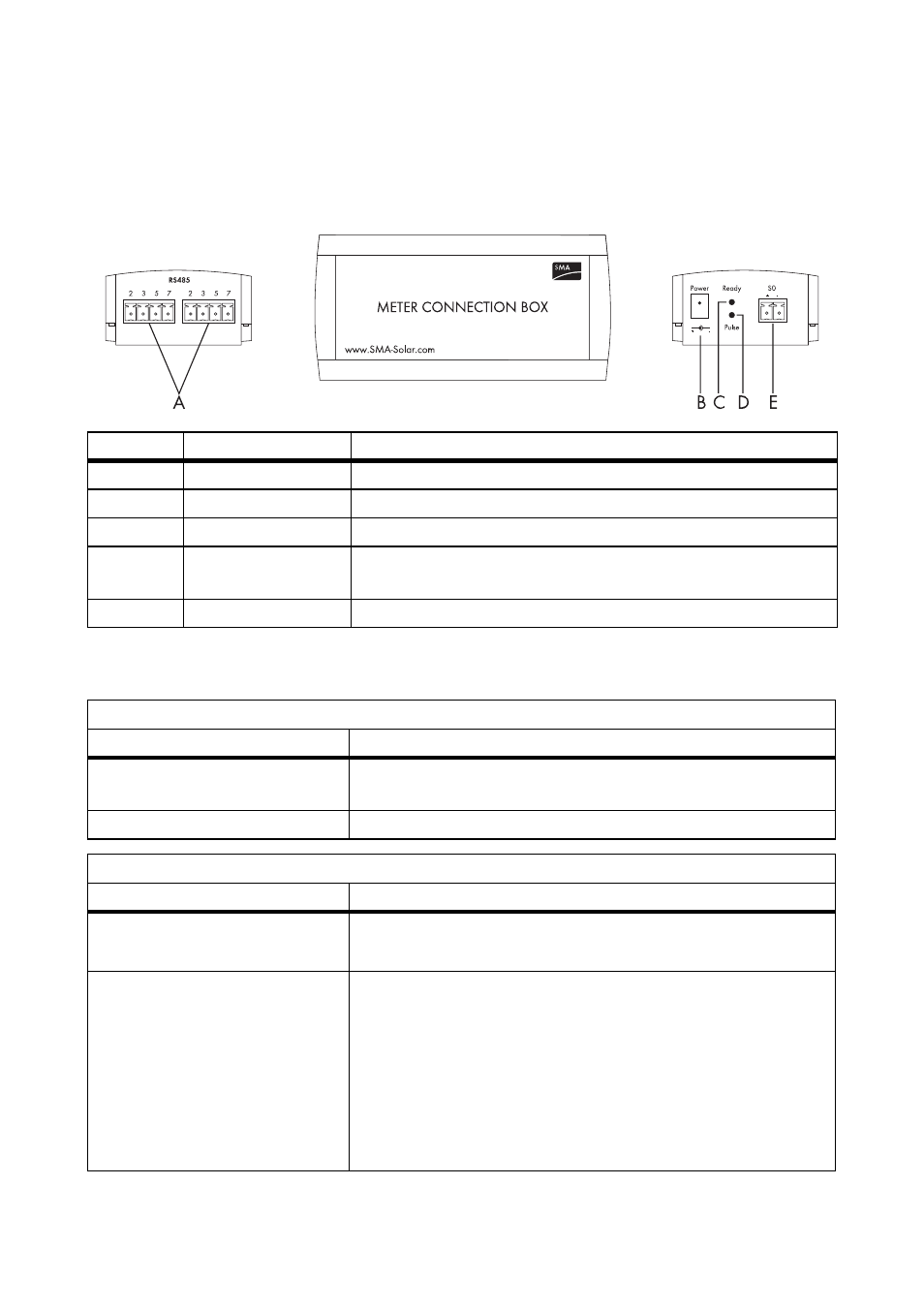

6.1 Panoramica dell'apparecchio
6.2 Panoramica LED
Posizione Descrizione Significato
A "RS485" Collegamento per il bus di comunicazione RS485
B "Power" Collegamento per l'alimentatore a spina
C "Ready" LED "Ready" per l'alimentazione di tensione
D "Pulse" LED "Pulse" per la trasmissione di dati di misurazione mediante
impulsi di conteggio
E "S0" Collegamento S0
LED "Ready" (verde)
Stato
Significato
lampeggia È in corso la comunicazione tramite bus di comunicazione
RS485.
rimane acceso La tensione è regolare.
LED "Pulse" (giallo)
Stato
Significato
lampeggia Funzionamento normale
Giungono impulsi di conteggio dal contatore d'energia.
rimane acceso Il contatore d'energia non viene letto
*
Non giungono impulsi di conteggio dal contatore d'energia. A
seconda del tipo di contatore d'energia collegato (vedere
pagina 23) ciò significa:
• Nessun consumo di energia
• Nessuna immissione in rete
• Nessun rendimento FV
