SMA Solar Technology AG Collegamento elettrico
Istruzioni per l’installazione METERBOX-IIT110611 15

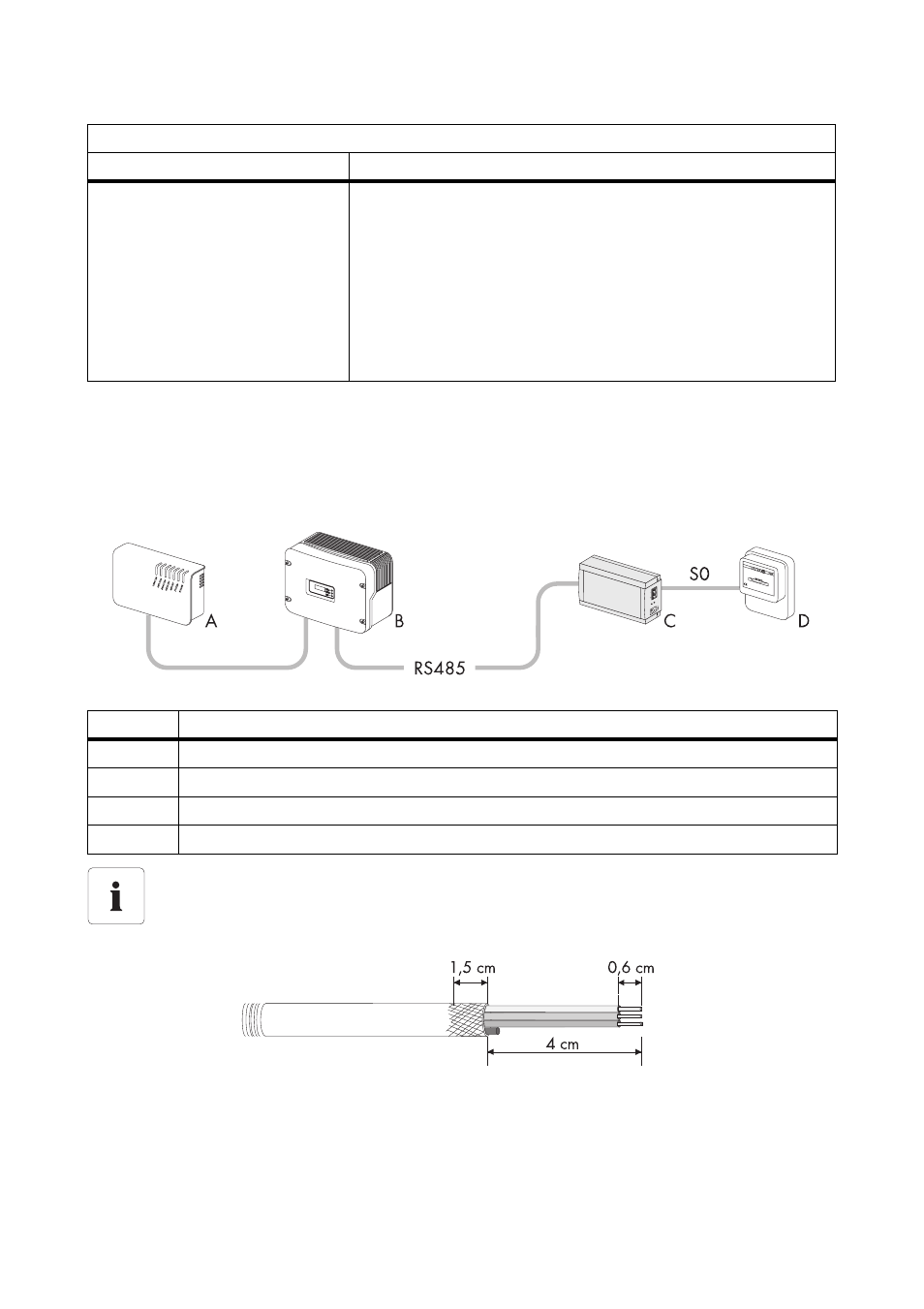

6.3 Collegamento del Meter Connection Box al bus di
comunicazione RS485
1. Rimuovere 4 cm di guaina di protezione del cavo.
2. Accorciare la schermatura del cavo a 1,5 cm.
rimane spento Il contatore d'energia non viene letto*
Non giungono impulsi di conteggio dal contatore d'energia. A
seconda del tipo di contatore d'energia collegato (vedere
pagina 23) ciò significa:
• Nessun consumo di energia
• Nessuna immissione in rete
• Nessun rendimento FV
* Se giungono impulsi di conteggio dal contatore d'energia ma il LED "Pulse" rimane acceso o spento, consultare il capitolo
10 «Ricerca errori» (pagina 21).
Posizione Descrizione
A
Sunny WebBox
B Inverter
C Meter Connection Box
D Contatore di energia
Nota sul cablaggio RS485
Per informazioni sul cablaggio RS485 consultare il poster del sistema di cablaggio RS485.
LED "Pulse" (giallo)
Stato
Significato
