Collegamento elettrico SMA Solar Technology AG
16 METERBOX-IIT110611 Istruzioni per l’installazione

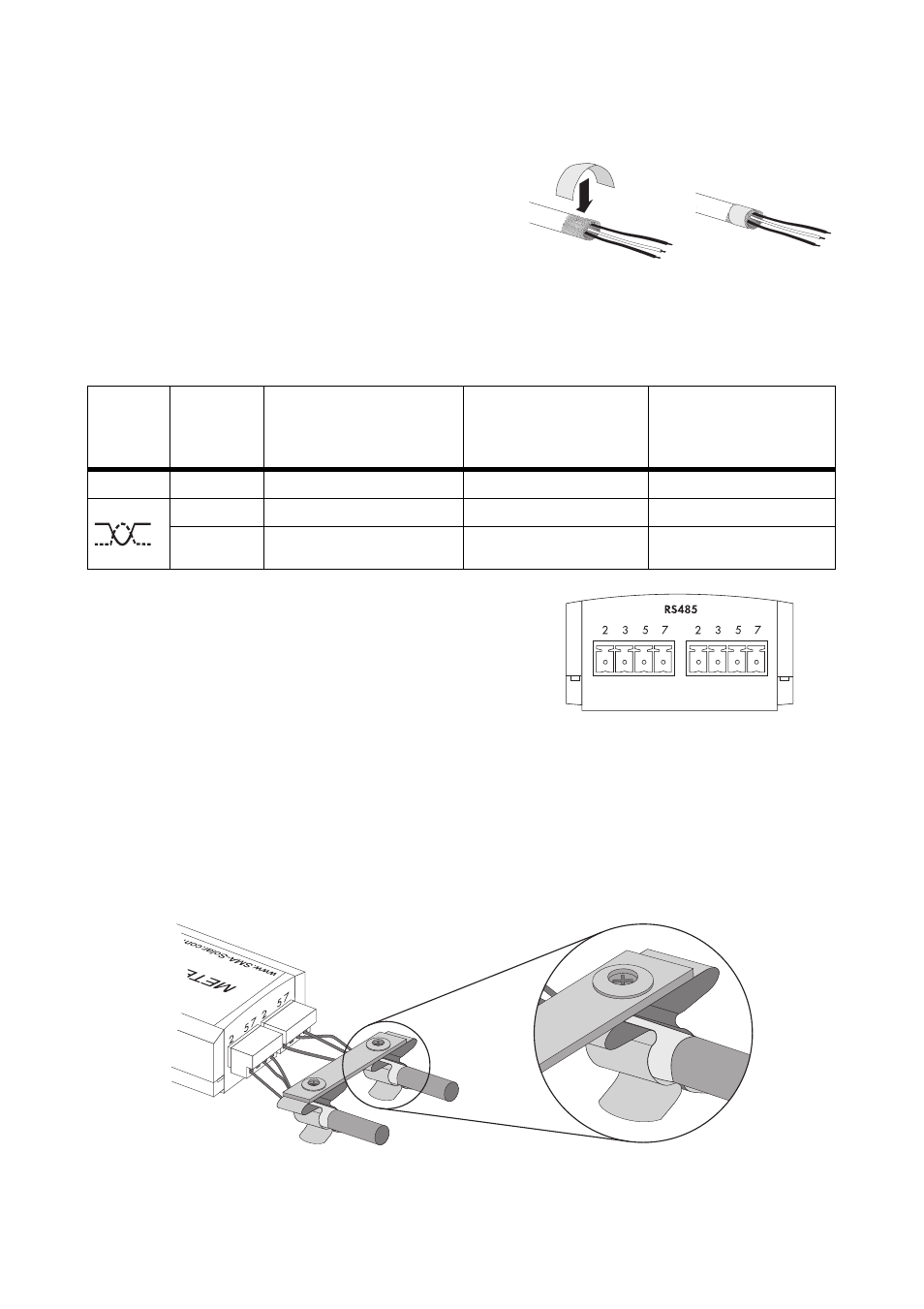

3. Se il Meter Connection Box si trova al centro del bus di comunicazione RS485:
• Rovesciare la schermatura del cavo all'indietro e
avvolgerla con pellicola adesiva conduttiva. In quel
punto verrà fissato in seguito il morsetto schermato.
4. Accorciare i fili non utilizzati fino alla guaina di
protezione del cavo.
5. Spelare i fili di ca. 6 mm.
6. Collegare i fili con il connettore a 4 poli.
7. Prendere nota dei colori dei fili.
8. Inserire il connettore nel Meter Connection Box
utilizzando uno dei due collegamenti per il bus di
comunicazione RS485.
9. Collegare l'altra estremità del cavo al bus di comunicazione RS485.
Per l'assegnazione dei collegamenti e il cablaggio nel sistema consultare il poster del sistema
di cablaggio RS485.
10. Se il Meter Connection Box si trova al centro del bus di comunicazione RS485:
• Premere il morsetto schermato sulle schermature cavo dei due cavi.
☑ Il Meter Connection Box è collegato al bus di comunicazione RS485.
Simbolo Segnale Meter Connection Box
Collegamento per il bus
di comunicazione RS485 Colore dei fili Bus di
comunicazione
RS485
GND 5 5
Data+ 2 2
Data − 7 7
