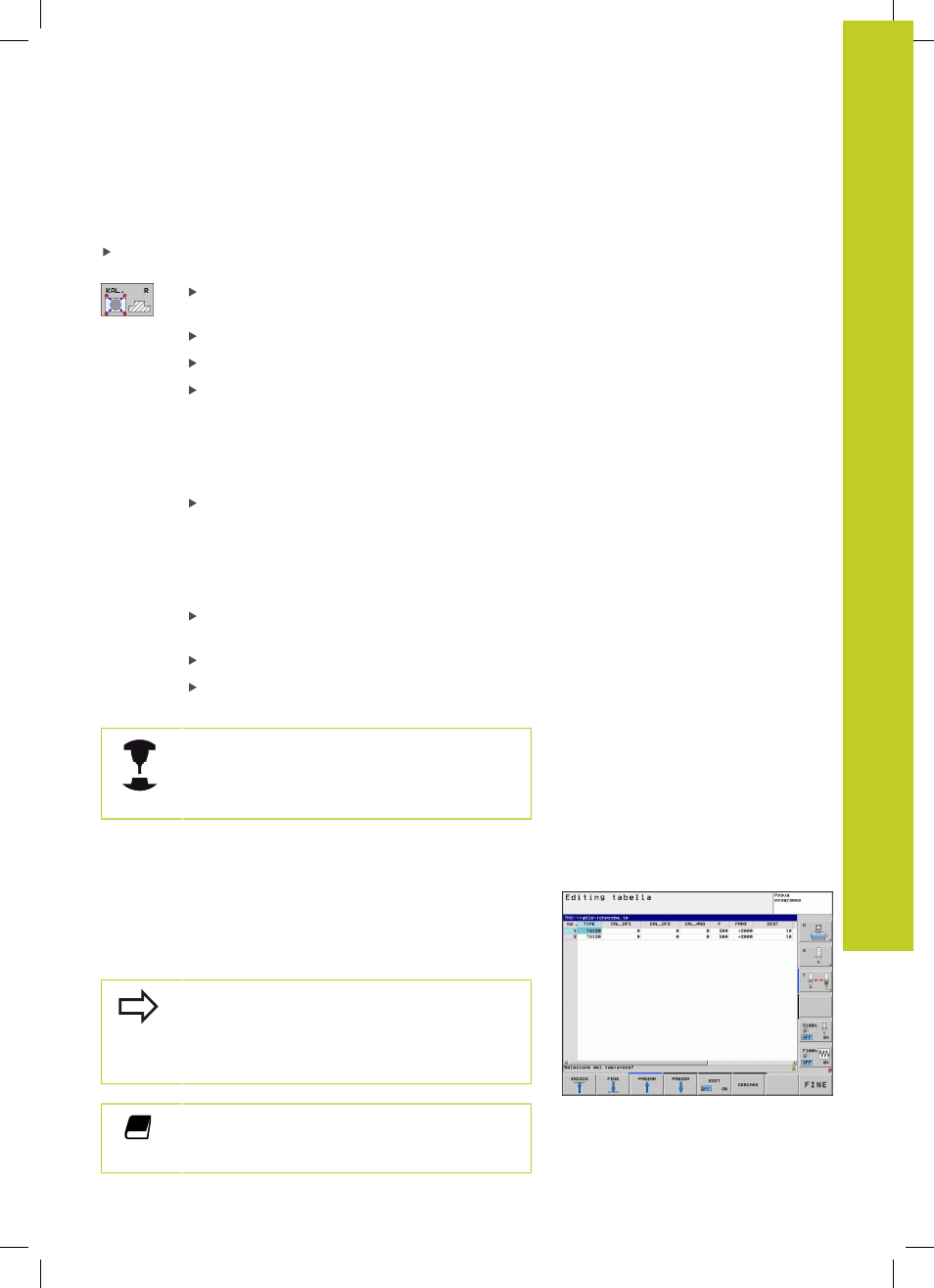

Calibrazione del sistema di tastatura 3D (opzione software Touch
probe functions)
14.7
14
TNC 620 | Manuale utente Programmazione DIN/ISO | 8/2013
421
Per la calibrazione manuale con una spina o un calibratore
procedere come descritto di seguito.
Posizionare la sfera in modalità manuale al centro con il
calibratore
Selezionare la funzione di calibrazione: premere il
softkey CAL. R
inserire il diametro dell'isola
Inserire la distanza di sicurezza
Nuovo ang. mandrino cal.: angolo mandrino con
cui viene eseguita la calibrazione. Il TNC impiega
come preimpostazione il valore CAL_ANG della
tabella di tastatura. Se si modifica il valore, il TNC
memorizza il valore in calibrazione nella tabella di
tastatura.
Tastatura: premere il tasto esterno di START.
Il sistema di tastatura 3D tasta in una routine
di tastatura automatica tutti i punti necessari e
calcola il raggio efficace della sfera di tastatura. Se
è possibile una misurazione a ribaltamento, il TNC
calcola l'offset
Controllare i risultati (eventualmente modificare i
valori)
Premere il softkey OK per acquisire i valori
Premere il softkey FINE per terminare la funzione
di calibrazione
Per la determinazione dell'offset della sfera il TNC
deve essere opportunamente predisposto dal
costruttore della macchina.
Consultare il manuale della macchina.
Visualizzazione dei valori di calibrazione
Il TNC salva nella tabella utensili la lunghezza efficace e il raggio
efficace del sistema di tastatura. Il TNC salva l'offset centrale nella
tabella del sistema di tastatura, nelle colonne
CAL_OF1 (asse
principale) e
CAL_OF2 (asse secondario). Per visualizzare i valori
memorizzati premere il softkey TABELLA TASTATORE.
Prestare attenzione che sia attivo il numero
di utensile corretto, se si utilizza il tastatore,
indipendentemente dal fatto che si desideri eseguire
un ciclo di tastatura in modalità automatica o
manuale.
Ulteriori informazioni sulla tabella del sistema
di tastatura si trovano nel manuale utente
Programmazione di cicli.
