La funzione PLANE: rotazione del piano di lavoro
(opzione software 1)
12.2
12
TNC 620 | Manuale utente Programmazione DIN/ISO | 8/2013
347

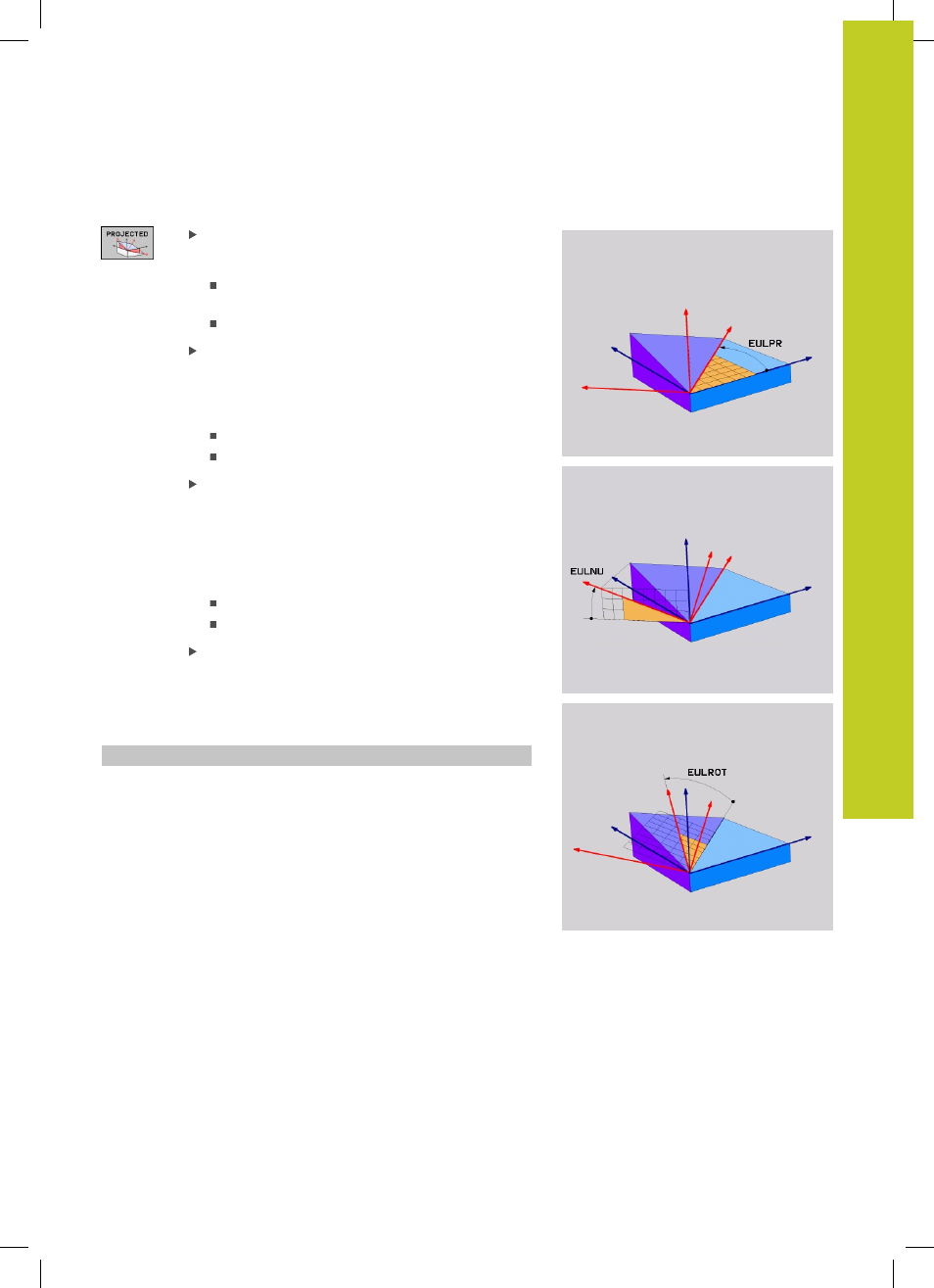

Parametri di immissione
Angolo rotaz. piano di coordinate principale?:
angolo di rotazione
EULPR intorno all'asse Z
(vedere figura in alto a destra). Importante!
il campo di immissione è da -180.0000° a
180.0000°
l’asse 0° è l’asse X
Angolo di orientamento asse utensile?: angolo
di rotazione
EULNUT del sistema di coordinate
intorno all'asse X orientato con l'angolo di
precessione (vedere figura in centro a destra).
Importante!
il campo di immissione è da 0° a 180.0000°
l’asse 0° è l’asse Z
Angolo ROT del piano orient.?: rotazione EULROT
del sistema di coordinate orientato intorno all'asse
Z orientato (corrisponde a una rotazione con il ciclo
10 ROTAZIONE). Attraverso l’angolo di rotazione
si può determinare in modo semplice la direzione
dell’asse X nel piano di lavoro ruotato (vedere
figura in basso a destra). Importante!
il campo di immissione è da 0° a 360.0000°
l’asse 0° è l’asse X
Continuare con le caratteristiche di
posizionamento, vedere "Definizione del
comportamento nel posizionamento della funzione
PLANE", Pagina 355
Blocco NC
5 PLANE EULER EULPR45 EULNU20 EULROT22 .....
