Programmazione: utensili
5.3 Correzione utensile
5
172
TNC 620 | Manuale utente Programmazione DIN/ISO | 8/2013

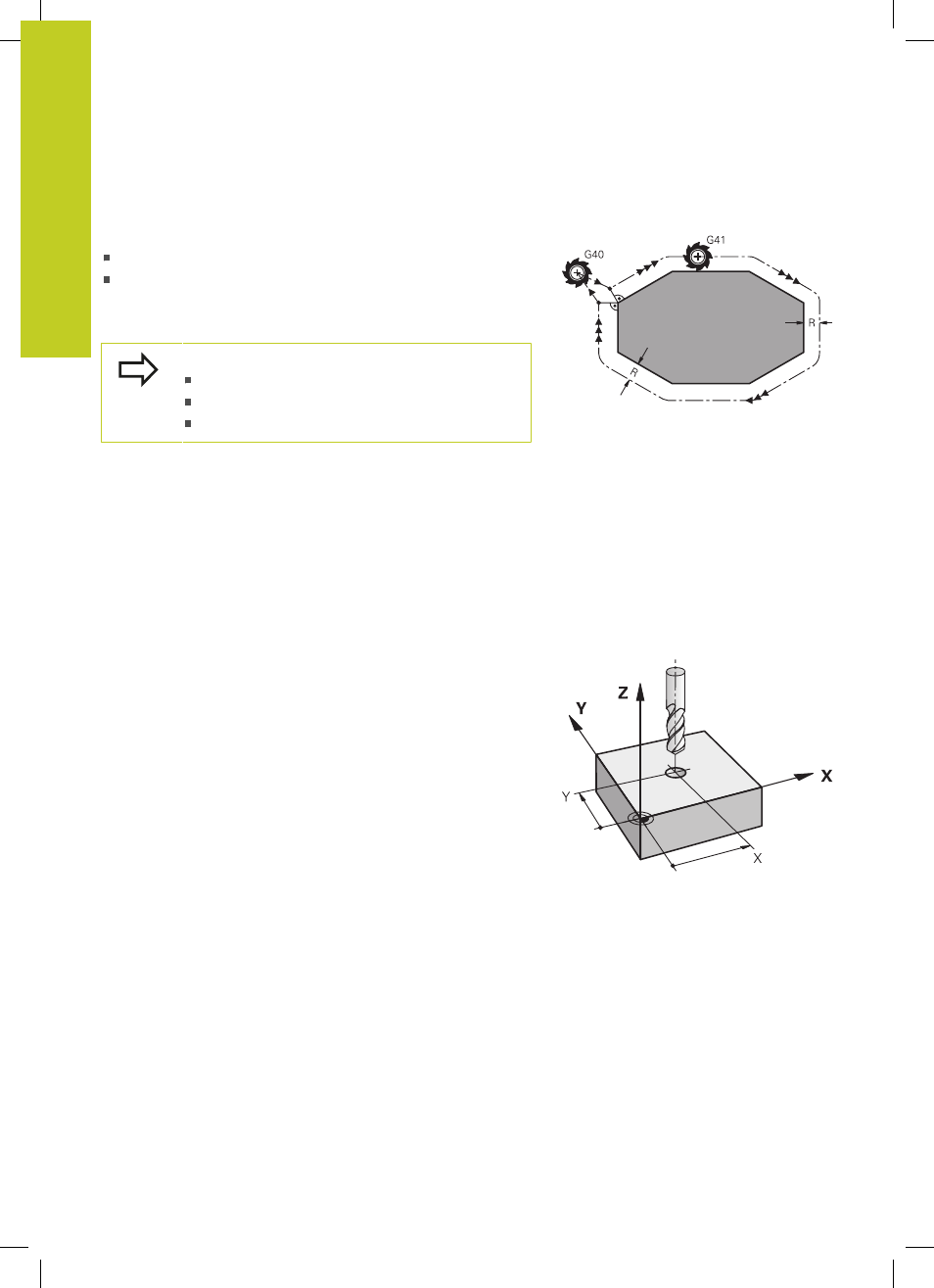

Correzione raggio utensile
Il blocco di programma per la traiettoria utensile contiene:
G41 o G42 per la correzione del raggio
G40, quando non è richiesta alcuna correzione del raggio
La correzione del raggio si attiva quando un utensile viene chiamato
e spostato nel piano di lavoro con un blocco lineare con
G41 o G42.
Il TNC annulla la correzione del raggio se:
si programma un blocco lineare con
G40
si programma un
PGM CALL
si seleziona un nuovo programma con PGM MGT
Per la correzione del raggio il TNC tiene conto dei valori delta sia del
blocco
T che della tabella utensili.
Valore di correzione =
R + DR
TOOL CALL
+
DR
TAB
dove
R: Raggio utensile R dal blocco G99 o dalla tabella
utensili
DR
TOOL CALL
: Maggiorazione del raggio
DR dal blocco T
DR
TAB
: Maggiorazione del raggio DR dalla tabella utensili
Movimenti traiettoria senza correzione raggio: G40
L'utensile si sposta nel piano di lavoro con il proprio centro sulla
traiettoria programmata, cioè sulle coordinate programmate.
Applicazione: foratura, preposizionamento.
