Programmazione: aiuti di programmazione
4.5 Grafica di programmazione
4
132
TNC 620 | Manuale utente Programmazione DIN/ISO | 8/2013

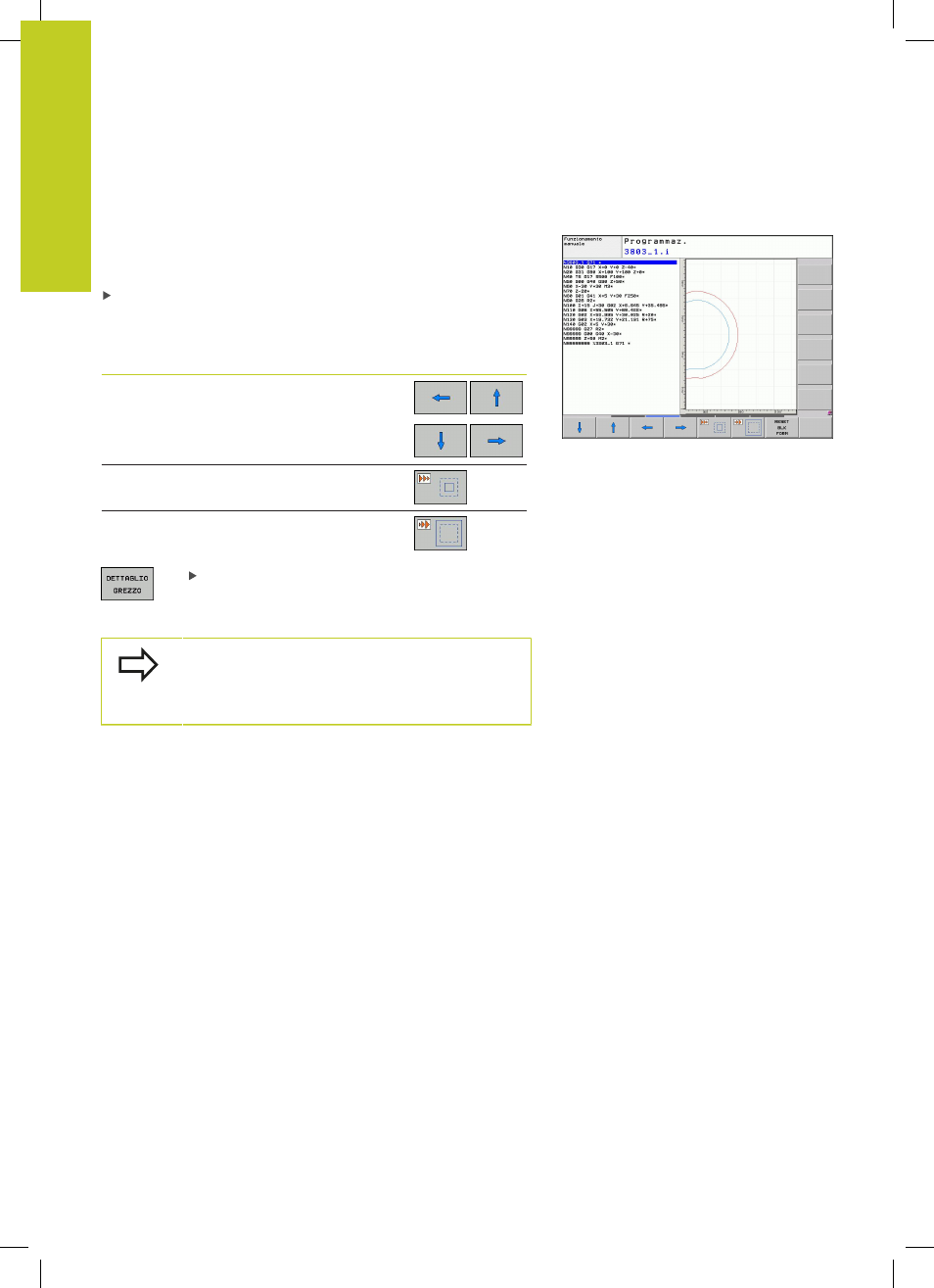

Ingrandimento o riduzione di un dettaglio
La rappresentazione per la grafica può essere definita
individualmente. Con un riquadro si può selezionare il dettaglio da
ingrandire o da ridurre.
Selezionare il livello softkey per "Ingrandimento/riduzione di un
dettaglio" (2° livello, vedere figura)
Sono disponibili le seguenti funzioni:
Funzione Softkey
Visualizzazione e spostamento del riquadro.
Per lo spostamento tenere premuto il relativo
softkey
Riduzione riquadro: per la riduzione tenere
premuto il softkey
Ingrandimento riquadro: per l'ingrandimento
tenere premuto il softkey
Con il softkey DETTAGLIO GREZZO confermare il
campo selezionato
Con il softkey RESET BLK FORM si ripristina il dettaglio originale
Con mouse collegato, è possibile definire con il
tasto sinistro del mouse un riquadro per l'area da
ingrandire. La grafica può essere ingrandita e ridotta
anche con la rotella del mouse.
