40 Primi passi con TNC 620
1
.3 Pr
ogr
a
mmazione della pr
ima par
te

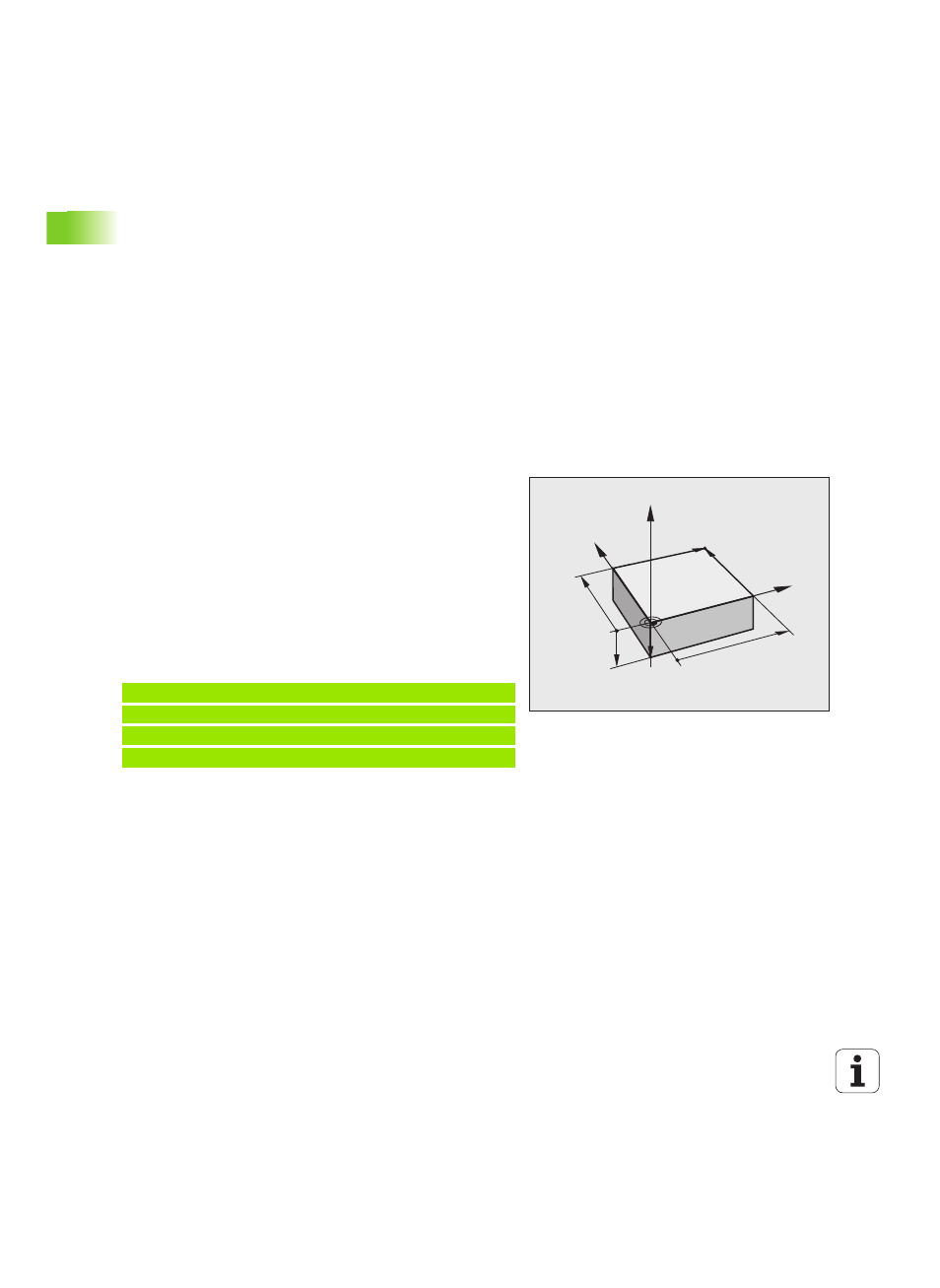

Definizione di un pezzo grezzo
Dopo aver creato un nuovo programma, il TNC avvia immediatamente
il dialogo per l'immissione della definizione del pezzo grezzo. Come
pezzo grezzo definire sempre un quadrato con l'indicazione del punto
MIN e MAX, riferiti all'origine selezionata.
Dopo aver creato un nuovo programma, il TNC avvia automaticamente
la definizione del prezzo grezzo e richiede i relativi dati necessari:
U Asse mandrino Z - piano XY : inserire l'asse mandrino attivo. G17 è
memorizzato come valore di preset, confermare con il tasto ENT
U Definiz. pezzo grezzo: minimo X : inserire la minima coordinata X
del pezzo grezzo riferita all'origine, ad es. 0, confermare con il tasto
ENT
U Definiz. pezzo grezzo: minimo Y : inserire la minima coordinata Y
del pezzo grezzo riferita all'origine, ad es. 0, confermare con il tasto
ENT
U Definiz. pezzo grezzo: minimo Z : inserire la minima coordinata Z
del pezzo grezzo riferita all'origine, ad es. -40, confermare con il
tasto ENT
U Definiz. pezzo grezzo: massimo X : inserire la massima coordinata
X del pezzo grezzo riferita all'origine, ad es. 100, confermare con il
tasto ENT
U Definiz. pezzo grezzo: massimo Y : inserire la massima coordinata
Y del pezzo grezzo riferita all'origine, ad es. 100, confermare con il
tasto ENT
U Definiz. pezzo grezzo: massimo Z : inserire la massima coordinata
Z del pezzo grezzo riferita all'origine, ad es. 0, confermare con il tasto
ENT: il TNC chiude il dialogo
Blocchi esemplificativi NC
Informazioni dettagliate su questo argomento
„ Definizione del pezzo grezzo: (vedere pagina 82)
Y
X
Z
MAX
MIN
-40
100
100
0
0
%NEU G71 *
N10 G30 G17 X+0 Y+0 Z-40 *
N20 G31 X+100 Y+100 Z+0 *
N99999999 %NEU G71 *
