172 Programmazione: programmazione profili
6.4 T
raiet
to
ri
e - Coor
dinat
e car
tesiane

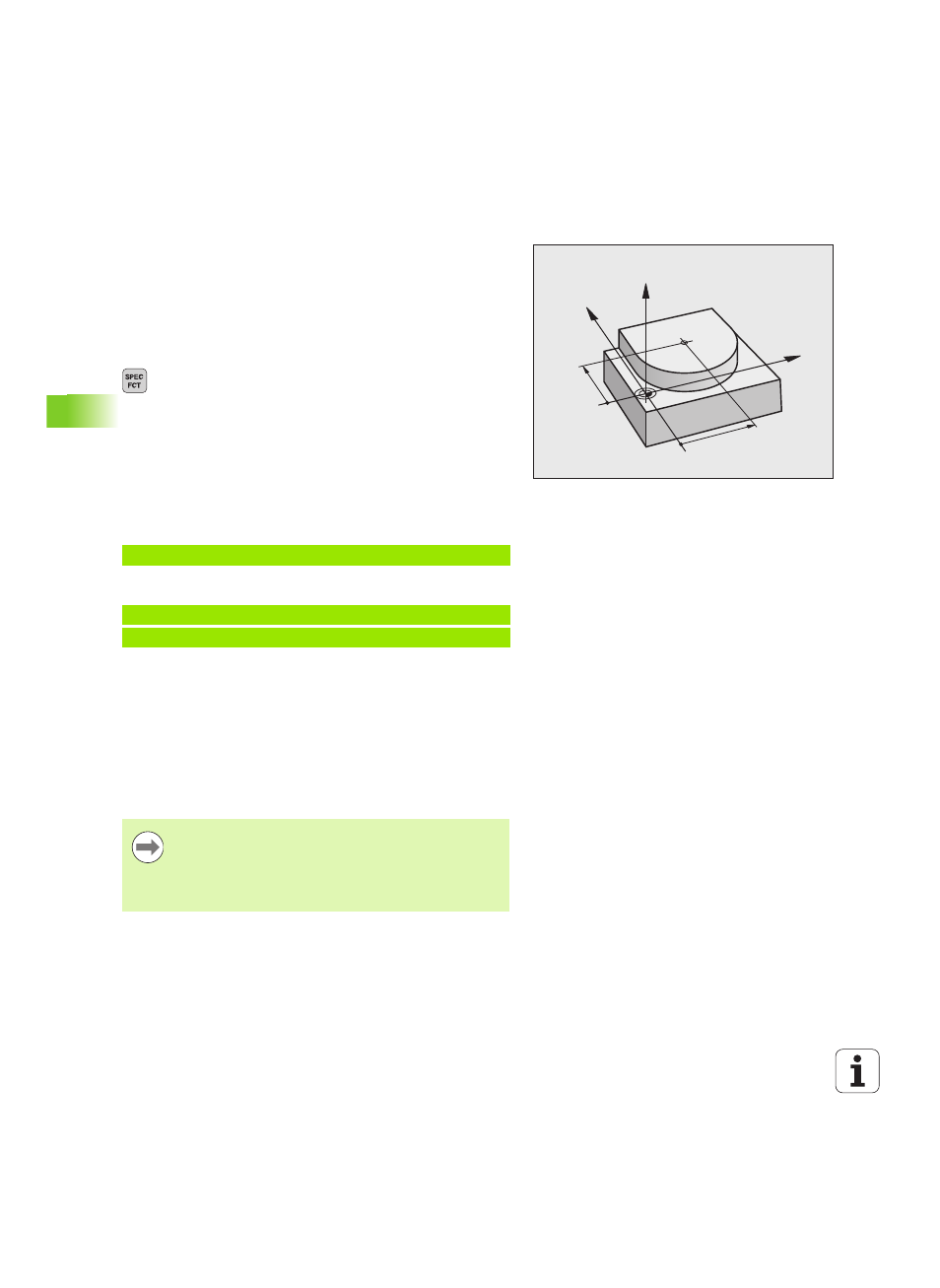

Centro del cerchio I, J
Per le traiettorie circolari che vengono programmate con le funzioni
G02
, G03 o G05 occorre definire il centro del cerchio. A tale scopo
„ introdurre le coordinate cartesiane del centro del cerchio nel piano
di lavoro, o
„ confermare l'ultima posizione programmata oppure
„ confermare le coordinate con il tasto "CONFERMA POSIZIONE
REALE".
U Programmazione del centro del cerchio: premere il
tasto SPEC FCT
U Selezionare il softkey FUNZIONI PROGRAMMA
U Selezionare il softkey DIN/ISO
U Selezionare il softkey I o J
U Inserire le coordinate per il centro del cerchio oppure
per confermare l'ultima posizione programmata:
inserire G29
Blocchi esemplificativi NC
oppure
Le righe di programma 10 e 11 non si riferiscono alla figura.
Validità della definizione del centro del cerchio
Il centro del cerchio rimane definito fino alla programmazione di un
nuovo centro. Il centro di cerchio può essere inserito anche per gli assi
ausiliari U, V e W.
Inserimento incrementale del centro del cerchio
Una coordinata indicata con quota incrementale per il centro del
cerchio si riferisce sempre all'ultima posizione utensile programmata.
CC
Z
Y
X
X
CC
Y
CC
N50 I+25 J+25 *
N10 G00 G40 X+25 Y+25 *
N20 G29 *
Con CC si identifica una posizione quale centro del
cerchio: l'utensile non si porterà quindi su questa
posizione.
Il centro del cerchio è contemporaneamente il polo delle
coordinate polari.
