HEIDENHAIN TNC 620 365

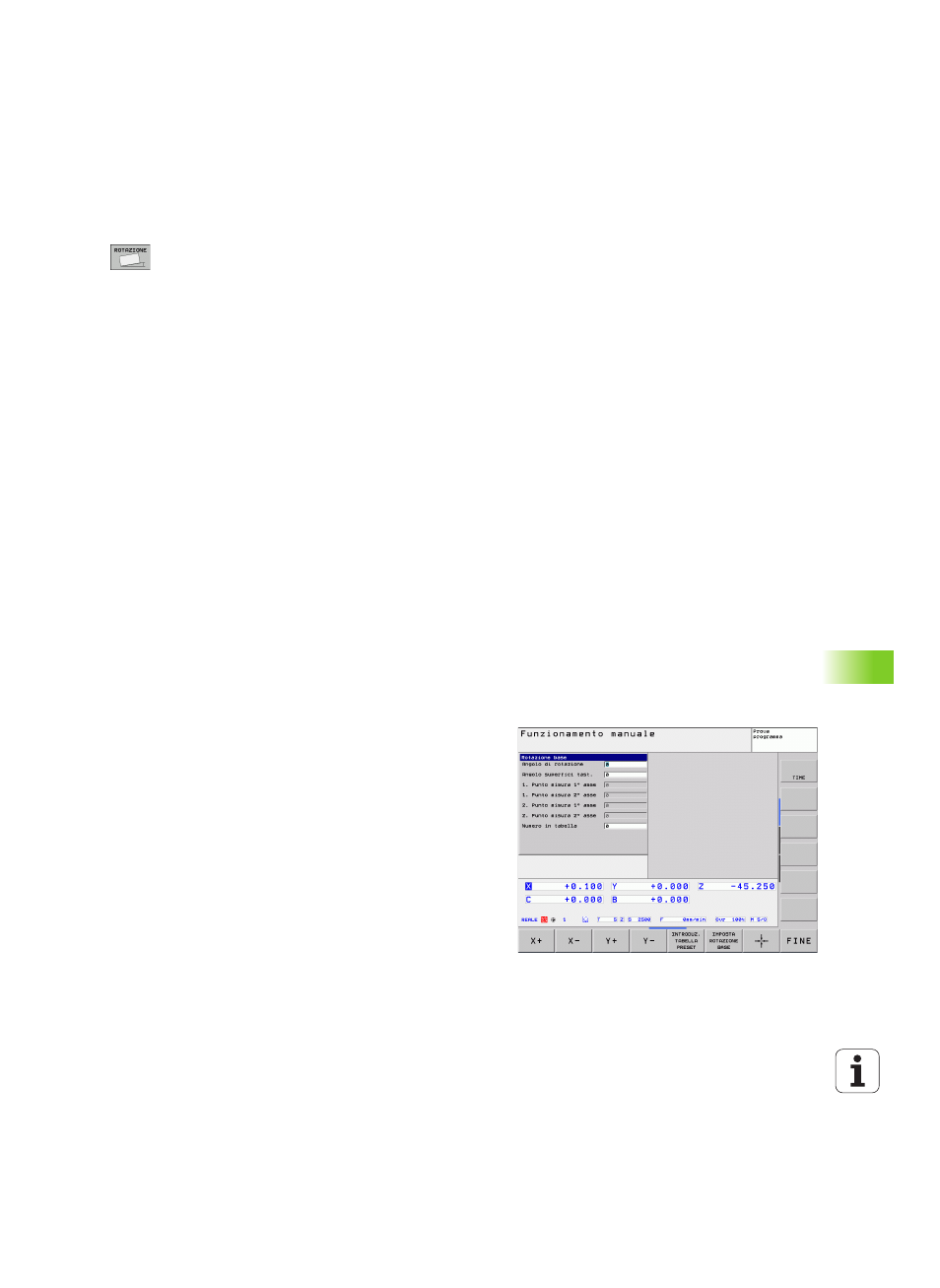

13.7 Compensazione della posizione obliqua del pezz
o con sist
ema di
tastat
ur
a 3D
Determinazione della rotazione base
U Selezione della funzione di tastatura: premere il
softkey TASTARE ROT
U Posizionare il tastatore vicino al primo punto da tastare
U Selezionare la direzione di tastatura perpendicolare
all'asse di riferimento dell'angolo: selezionare l'asse e
la direzione mediante softkey
U Tastatura: premere il tasto esterno di START
U Posizionare il tastatore vicino al secondo punto da
tastare
U Tastatura: premere il tasto esterno di START. Il TNC
rileva la rotazione base e indica l'angolo nel dialogo
Angolo di rotazione =
U Attivazione della rotazione base: premere il softkey
INSER. ROTAZ. BASE
U Conclusione della funzione di tastatura: premere il
softkey FINE
Memorizzazione della rotazione base nella
tabella Preset
U Dopo la tastatura, inserire il numero Preset nel campo di immissione
Numero in tabella:
in cui il TNC deve memorizzare la rotazione
base attiva
U Premere il softkey INTRODUZ. TABELLA PRESET per memorizzare
la rotazione base nella tabella Preset
Visualizzazione della rotazione base
Dopo la riselezione di TASTARE ROT l'angolo della rotazione base
verrà visualizzato nel campo di indicazione dell'angolo di rotazione. Il
TNC visualizza l'angolo di rotazione anche nell'indicazione di stato
supplementare (STATO POS.)
Nell'indicazione di stato verrà visualizzato un simbolo per la rotazione
base quando il TNC sposta gli assi della macchina secondo la rotazione
base.
Disattivazione della rotazione base
U Selezione della funzione di tastatura: premere il softkey TASTARE
ROT
U Inserire l'angolo di rotazione "0", confermare con il softkey INSER.
ROTAZ. BASE
U Conclusione della funzione di tastatura: premere il tasto softkey
