HEIDENHAIN TNC 620 423
13.8 Definizione or
igine con sist
ema
di tastat
ur
a 3D (opzione sof
tw
a
re
T
ouc
h
p
ro
be
functions)
Determinazione dell'angolo tra l'asse di riferimento dell'angolo e
un bordo del pezzo
U Selezione della funzione di tastatura: premere il
softkey TASTARE ROT
U Angolo di rotazione: annotare l'angolo di rotazione
visualizzato se la rotazione base effettuata deve
essere ripristinata in un secondo momento
U Effettuare la rotazione base rispetto al lato da
confrontare (vedere "Compensazione della posizione
obliqua del pezzo con sistema di tastatura 3D
(opzione software Touch probe functions)" a pagina
416)
U Con il softkey TASTARE ROT richiamare la
visualizzazione dell'angolo tra l'asse di riferimento
dell'angolo e il bordo del pezzo quale angolo di
rotazione
U Disattivare la rotazione base o ripristinare la rotazione
base originale
U Impostare l'angolo di rotazione sul valore annotato

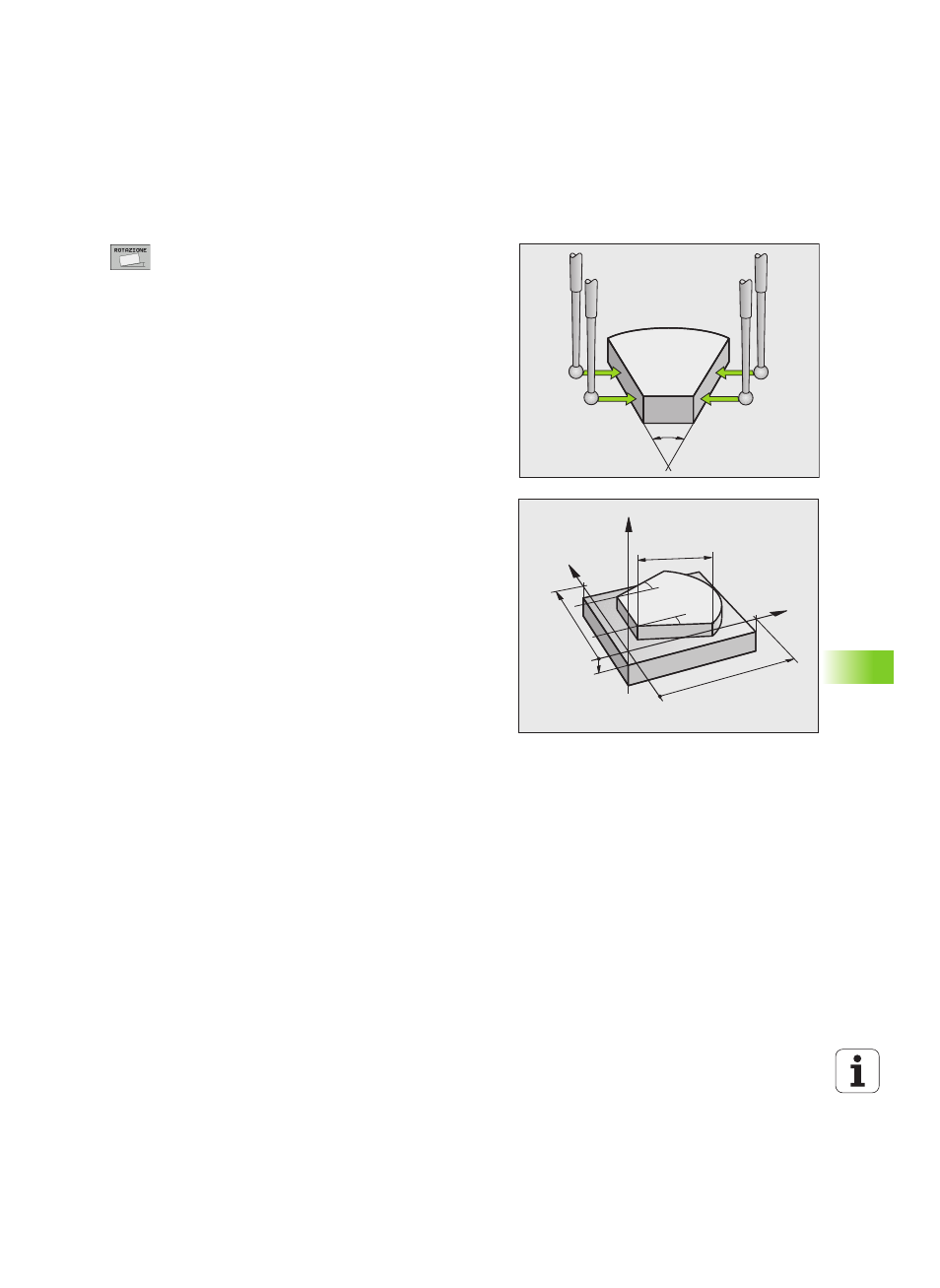

Determinazione dell'angolo tra due bordi del pezzo
U Selezione della funzione di tastatura: premere il softkey TASTARE
ROT
U Angolo di rotazione: annotare l'angolo di rotazione visualizzato se la
rotazione base effettuata deve essere ripristinata in seguito
U Effettuare la rotazione base rispetto al primo lato (vedere
"Compensazione della posizione obliqua del pezzo con sistema di
tastatura 3D (opzione software Touch probe functions)" a pagina
416)
U Tastare anche il secondo lato come per una rotazione base, senza
impostare l'angolo di rotazione su 0!
U Con il softkey TASTARE ROT chiamare la visualizzazione dell'angolo
PA tra i bordi del pezzo quale angolo di rotazione
U Disattivazione della rotazione base o ripristino della rotazione base
originale: impostare l'angolo di rotazione sul valore annotato
PA
–10
100
a?
a?
L?
X
Z
Y
100
