202 Programmazione: programmazione profili
6.6 Mo
vimenti tr
aiet
to
ri
a – Pr
ogr
ammazione liber
a dei pr
ofili FK (opzione
sof
tw
a
re
A
d
v
a
nced pr
ogr
a
mming f
eat
ur
es)

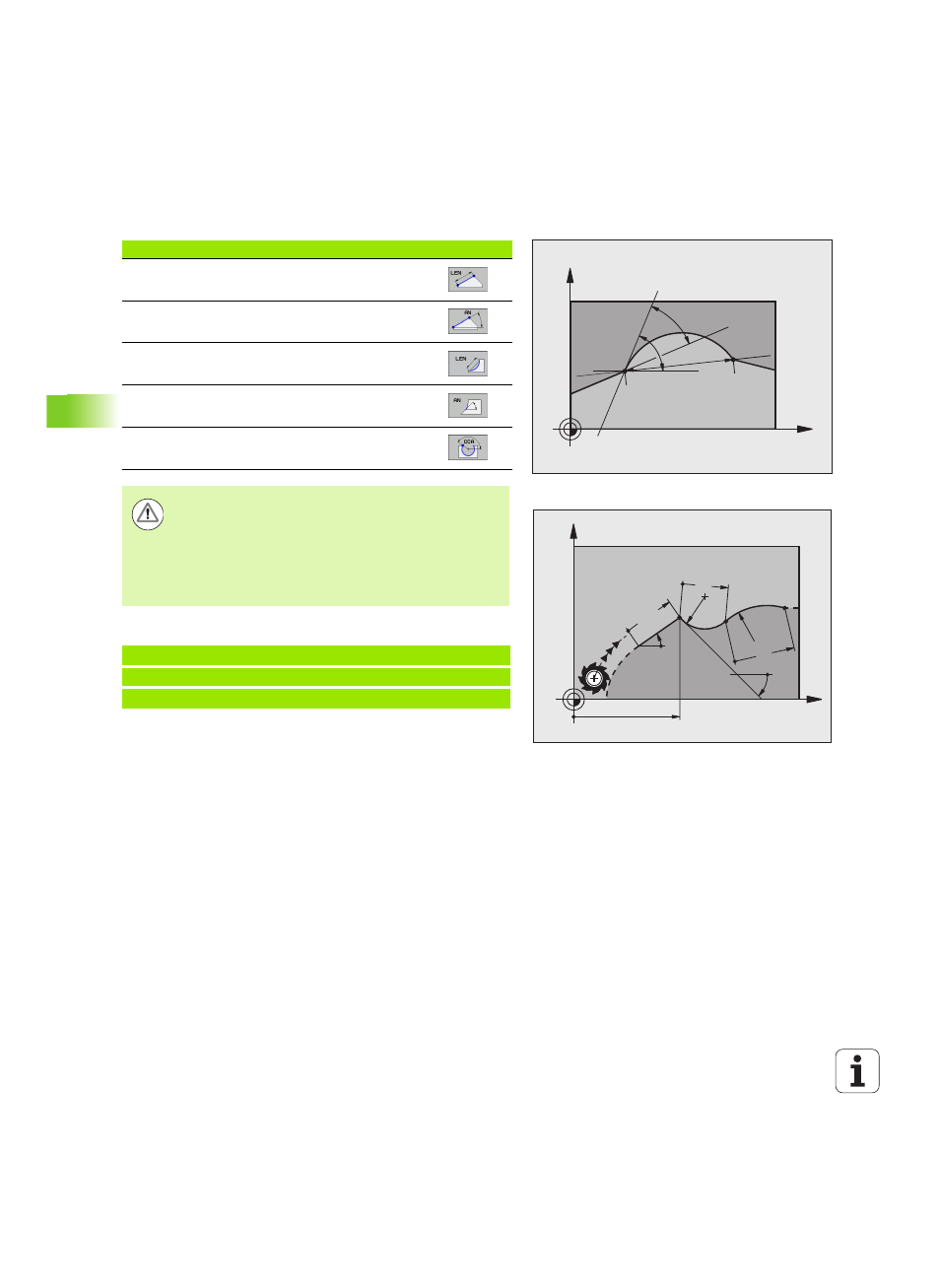

Direzione e lunghezza di elementi del profilo
Blocchi esemplificativi NC
X
Y
LEN
AN
0°
I AN
X
Y
25
35°
12.5
45°
15
R6
10
R1
5
Dati noti Softkey
Lunghezza della retta
Angolo di salita della retta
Lunghezza LEN della corda dell'arco di cerchio
Angolo di salita AN della tangente di avvicinamento
Angolo al centro della corda dell'arco di cerchio
Attenzione Pericolo per il pezzo e l'utensile!
L'angolo di salita che è stato definito in modo
incrementale (IAN) il TNC lo riferisce alla direzione
dell'ultimo blocco di traslazione. I programmi che
contengono angoli di salita incrementali e che sono stati
creati su un iTNC 530 o su TNC di versioni precedenti non
sono compatibili.
27 FLT X+25 LEN 12.5 AN+35 RL F200
28 FC DR+ R6 LEN 10 AN-45
29 FCT DR- R15 LEN 15
