HEIDENHAIN TNC 620 159
5.3 Cor
rezione ut
ensile

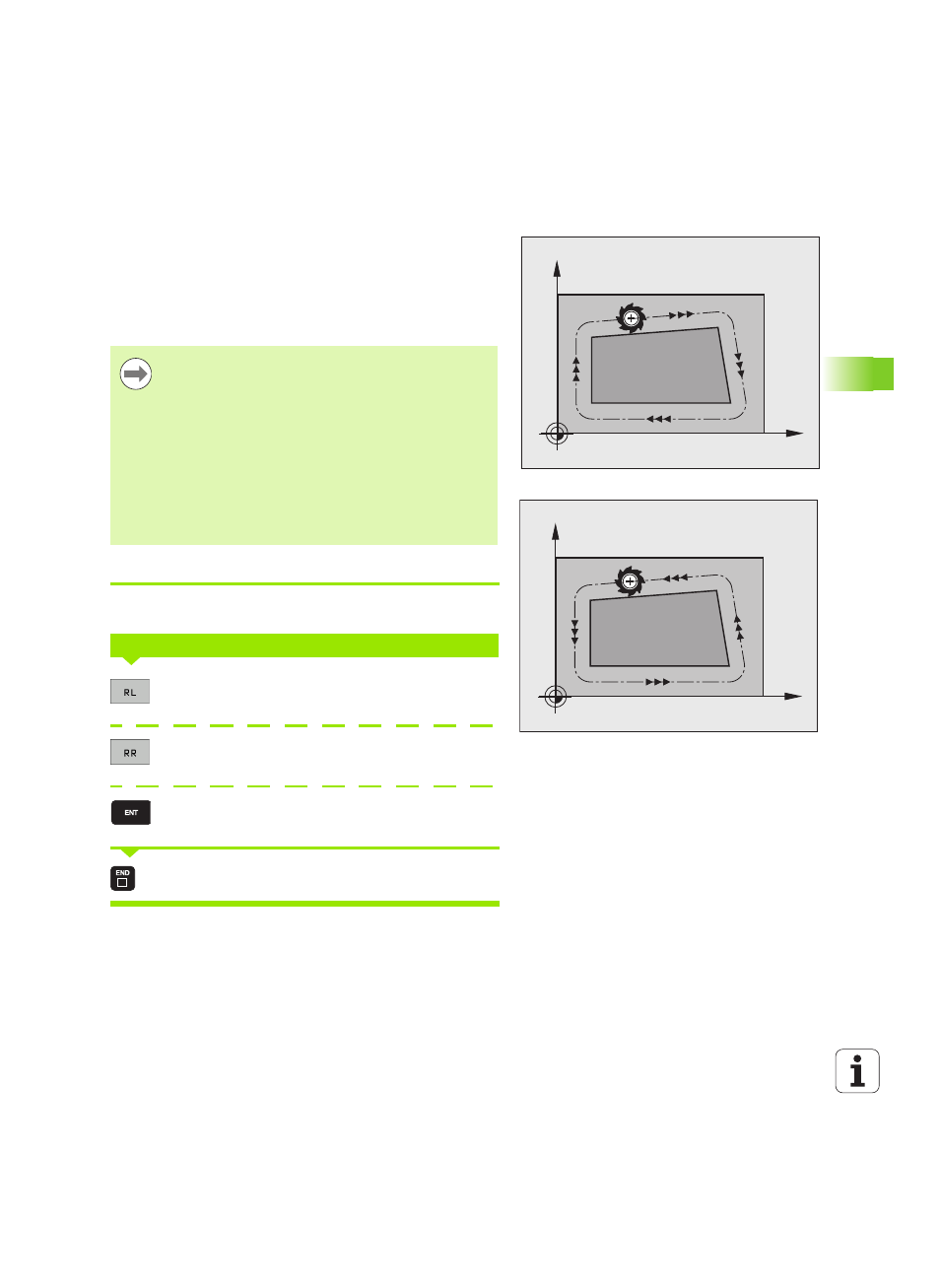

Traiettorie con correzione del raggio: RR e RL
Il centro dell'utensile si muove alla distanza del proprio raggio dal
profilo programmato: "a destra" e "a sinistra" indica la posizione
dell'utensile in direzione di spostamento lungo il profilo del pezzo.
Vedere figure.
Inserimento della correzione del raggio
La correzione del raggio si imposta in un blocco L. Inserire le
coordinate del punto di arrivo e confermare con il tasto ENT.
Traiettoria utensile a sinistra del profilo programmato:
premere il softkey RL oppure
Traiettoria utensile a destra del profilo programmato:
premere il softkey RR oppure
Traiettoria utensile senza correzione del raggio o
disattivazione della correzione: premere il tasto ENT
Conclusione del blocco: premere END
X
Y
RL
X
Y
RR
RR L'utensile trasla a destra del profilo
RL L'utensile trasla a sinistra del profilo
Tra due blocchi di programma con differente correzione
del raggio RR e RL nel piano di lavoro deve trovarsi almeno
un blocco di spostamento senza correzione del raggio,
(quindi con R0).
Il TNC attiva una correzione del raggio alla fine del blocco
in cui viene programmata per la prima volta.
Al primo blocco con correzione del raggio RR/RL e alla
disattivazione con R0 il TNC posiziona l'utensile sempre
perpendicolarmente al punto di partenza o al punto finale
programmati. Posizionare l'utensile prima del primo punto
del profilo o dopo l'ultimo punto del profilo, in modo da
non danneggiare il profilo.
CORR. RAGGIO: RL/RR/SENZA CORR.?
