HEIDENHAIN iTNC 530 631
15.1 Pr
ogr
a
mmazione ed esecuz
ione di la
v
o
ra
zioni semplici
Esempio 1

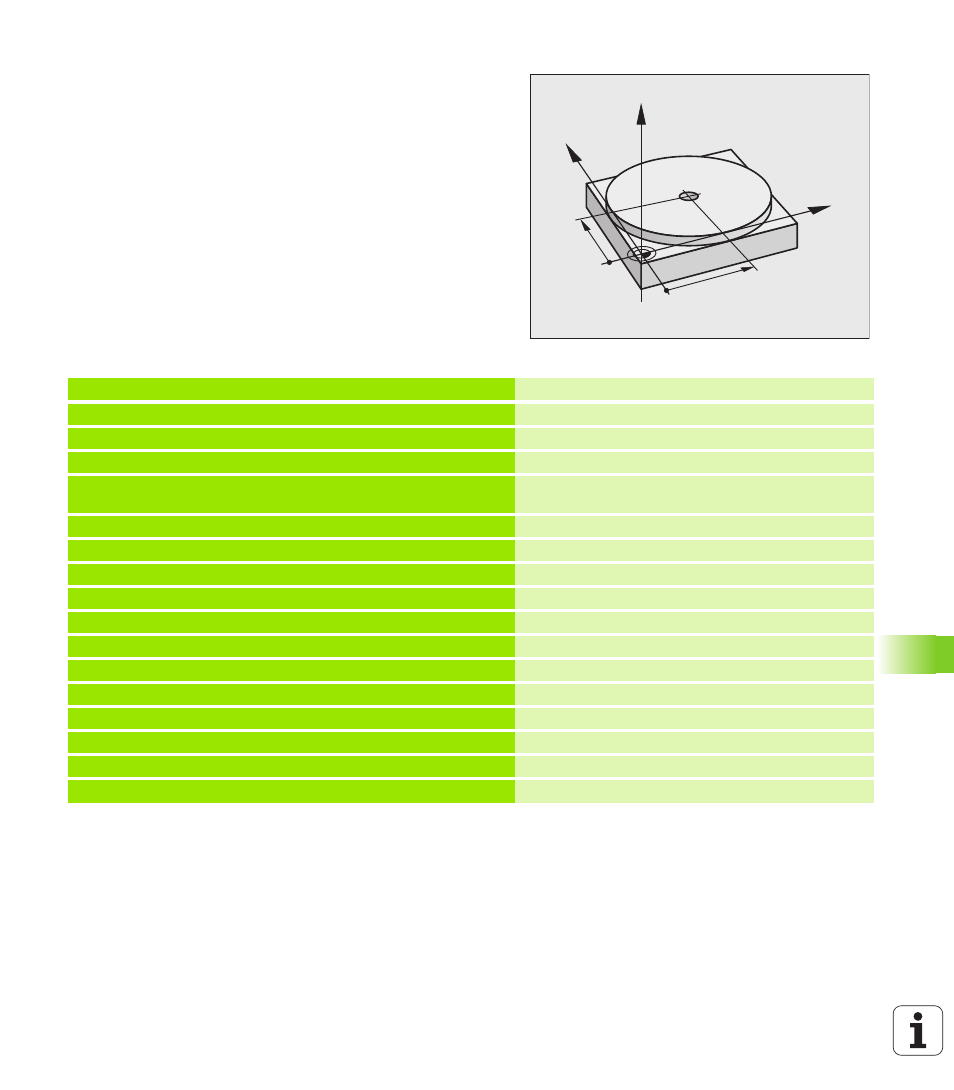

In un singolo pezzo deve essere praticato un foro di 20 mm. Dopo il
serraggio del pezzo, l'allineamento e l'impostazione dell'origine il foro
può essere programmato ed eseguito con poche righe di programma.
Per prima cosa l'utensile viene preposizionato con blocchi di rette
sopra il pezzo, ad una distanza di sicurezza di 5 mm sopra il foro. In
seguito viene eseguito il foro con il ciclo 200 FORATURA.
Funzione Retta: Vedere "Retta L", pagina 234, ciclo FORATURA:
vedere manuale utente Programmazione di cicli, ciclo 200
FORATURA.
Y
X
Z
50
50
0 BEGIN PGM $MDI MM
1 TOOL CALL 1 Z S2000 Chiamata utensile: asse dell'utensile Z,
numero giri mandrino 2000 giri/min
2 L Z+200 R0 FMAX Disimpegno utensile (FMAX = Rapido)
3 L X+50 Y+50 R0 FMAX M3 Posizionare utens. con FMAX sopra il foro,
mandrino ON
4 CYCL DEF 200 FORATURA Definizione del ciclo FORATURA
Q200=5 ;DISTANZA SICUREZZA Distanza di sicurezza dell'ut. sopra il foro
Q201=-15 ;PROFONDITÀ Profondità foro (segno=direzione di lavoro)
Q206=250 ;AVANZ. INCREMENTO Avanzamento di foratura
Q202=5 ;PROF. INCREMENTO Profondità singoli accostamenti prima del ritorno
Q210=0 ;TEMPO ATTESA SOPRA Tempo di attesa in secondi dopo ogni disimpegno
Q203=-10 ;COORD. SUPERFICIE Coordinata della superficie del pezzo
Q204=20 ;2ª DIST. DI SICUREZZA Distanza di sicurezza dell'ut. sopra il foro
Q211=0.2 ;TEMPO ATTESA SOTTO Tempo di attesa sul fondo foro in secondi
5 CYCL CALL Chiamata ciclo FORATURA
6 L Z+200 R0 FMAX M2 Disimpegno utensile
7 END PGM $MDI MM Fine programma
