HEIDENHAIN iTNC 530 375
9.12 Esempi di pr
ogr
ammazione

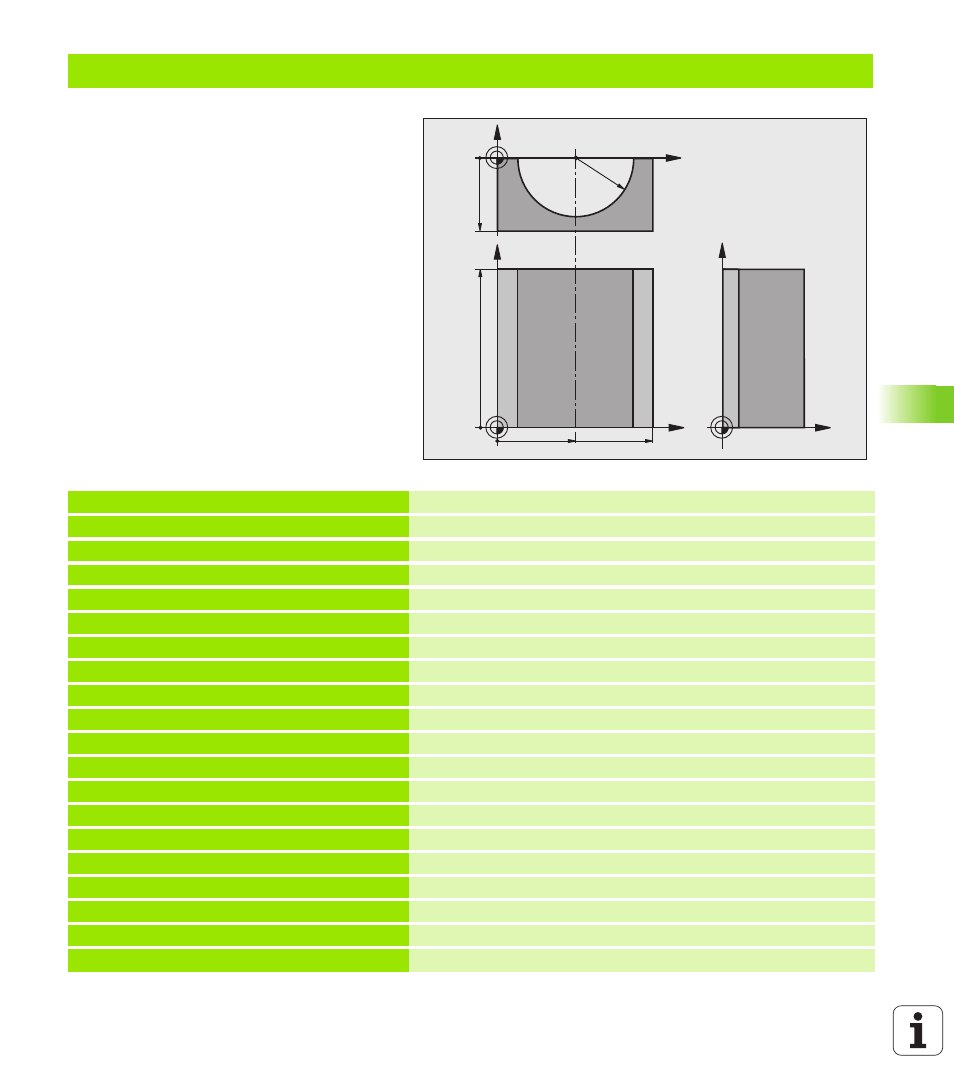

Esempio: lavorazione di un cilindro concavo con fresa a raggio laterale
Esecuzione del programma
 Il programma funziona solamente con frese a
raggio frontale; la lunghezza utensile si riferisce
al centro della sfera
 Il profilo del cilindro viene programmato con tanti
tratti di retta (definibili mediante Q13). Quanti più
tagli vengono programmati, tanto più liscio
risulterà il profilo
 Il cilindro viene fresato con tagli longitudinali (qui:
paralleli all'asse Y)
 La direzione di fresatura viene definita mediante
l'angolo di partenza e l'angolo finale solido:
Direzione di lavorazione in senso orario:
Angolo di partenza > Angolo finale
Direzione di lavorazione in senso antiorario:
Angolo di partenza < Angolo finale
 Il raggio dell'utensile viene corretto
automaticamente
0 BEGIN PGM CILIN MM
1 Q1 = +50 Centro asse X
2 Q2 = +0 Centro asse Y
3 Q3 = +0 Centro asse Z
4 Q4 = +90 Angolo di partenza solido (piano Z/X)
5 Q5 = +270 Angolo finale solido (piano Z/X)
6 Q6 = +40 Raggio del cilindro
7 Q7 = +100 Lunghezza del cilindro
8 Q8 = +0 Rotazione nel piano X/Y
9 Q10 = +5 Maggiorazione raggio del cilindro
10 Q11 = +250 Avanzamento in profondità
11 Q12 = +400 Avanzamento di fresatura
12 Q13 = +90 Numero di tagli
13 BLK FORM 0.1 Z X+0 Y+0 Z-50 Definizione pezzo grezzo
14 BLK FORM 0.2 X+100 Y+100 Z+0
15 TOOL CALL 1 Z S4000 Chiamata utensile
16 L Z+250 R0 FMAX Disimpegno utensile
17 CALL LBL 10 Chiamata lavorazione
18 FN 0: Q10 = +0 Azzeramento della maggiorazione
19 CALL LBL 10 Chiamata lavorazione
X
Y
50 100
100
Z
Y
X
Z
-50
R40
