60 Primi passi con iTNC 530
1
.3 Pr
ogr
a
mmazione della pr
ima par
te
Programmazione di un profilo semplice

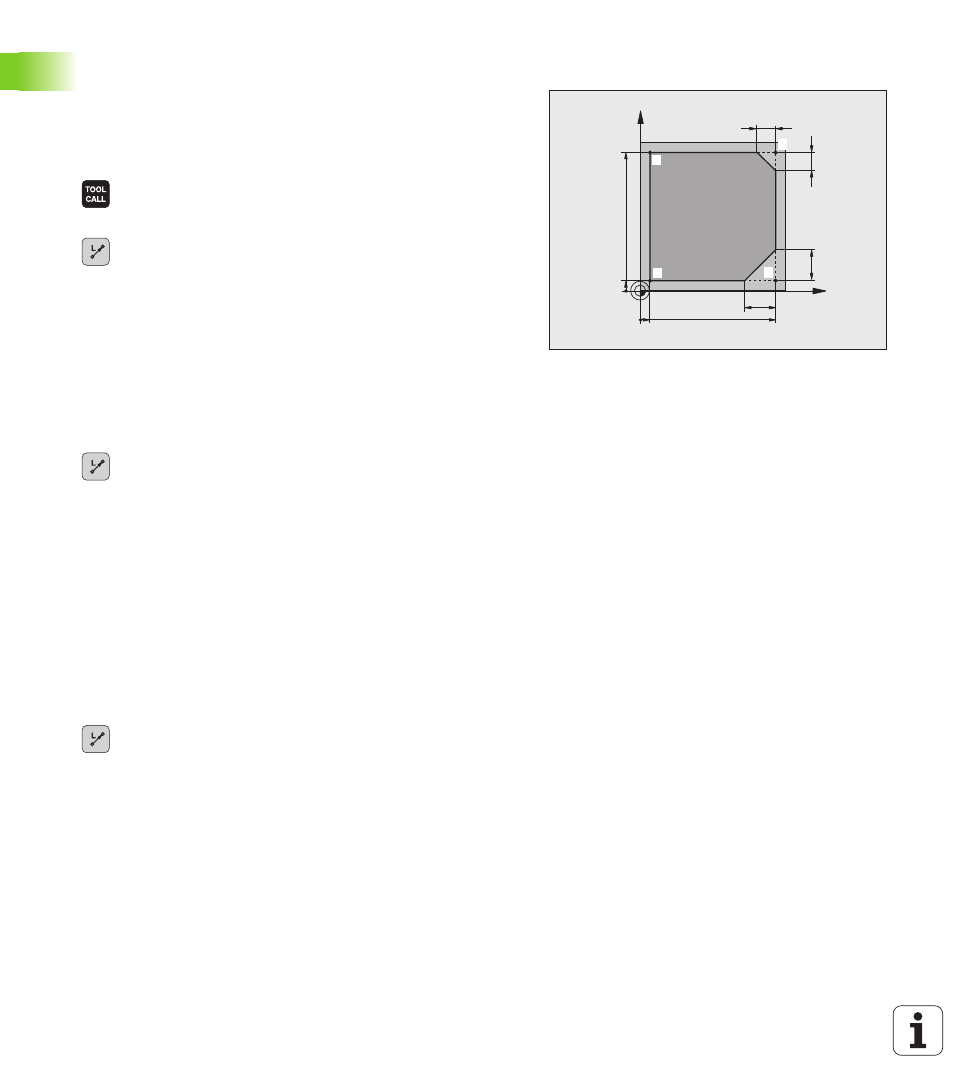

Il profilo rappresentato nella figura a destra deve essere contornato
mediante una passata di fresatura alla profondità di 5 mm. La
definizione del pezzo grezzo è già stata creata. Dopo aver aperto un
dialogo con il tasto funzione, inserire tutti i dati richiesti dal TNC nella
riga di intestazione dello schermo.
 Chiamata utensile: inserire i dati utensile. Confermare
ogni immissione con il tasto ENT, non tralasciare
l'asse utensile
 Disimpegno utensile: premere il tasto arancione
dell'asse Z per procedere al disimpegno nell'asse
utensile e inserire il valore della posizione da
raggiungere, ad es. 250. Confermare con il tasto ENT
 Corr.raggio: RL/RR/senza corr.? Confermare con il
tasto ENT: senza attivazione della correzione del
raggio
 Confermare Avanzamento F=? con il tasto ENT:
spostare in rapido (FMAX)
 Funzione ausiliaria M? Confermare con il tasto END:
il TNC memorizza il blocco di traslazione immesso
 Preposizionamento utensile nel piano di lavoro:
premere il tasto arancione dell'asse X e inserire il
valore della posizione da raggiungere, ad es. -20
 Premere il tasto arancione dell'asse Y e inserire il
valore della posizione da raggiungere, ad es. -20.
Confermare con il tasto ENT
 Corr.raggio: RL/RR/senza corr.? Confermare con il
tasto ENT: senza attivazione della correzione del
raggio
 Confermare Avanzamento F=? con il tasto ENT:
spostare in rapido (FMAX)
 Confermare la funzione M ausiliaria con il tasto
END: il TNC memorizza il blocco di traslazione
immesso
 Spostare l'utensile alla profondità: premere il tasto
arancione dell'asse e inserire il valore della posizione
da raggiungere, ad es. -5. Confermare con il tasto ENT
 Corr.raggio: RL/RR/senza corr.? Confermare con il
tasto ENT: senza attivazione della correzione del
raggio
 Avanzamento F=? Inserire l'avanzamento di
posizionamento, ad es. 3000 mm/min, confermare
con il tasto ENT
 Funzione ausiliaria M? Inserire il mandrino e il
refrigerante, ad es. M13, confermare con il tasto END:
il TNC memorizza il blocco di traslazione immesso
X
Y
9 5
95
5
10
10
20
20
1 4
2
3
