HEIDENHAIN iTNC 530 459
14.7 Compensazione della posizione obliqua del pezz
o con il sist
ema
di
tastat
ur
a 3D
14.7 Compensazione della posizione
obliqua del pezzo con il sistema
di tastatura 3D
Introduzione
Un serraggio obliquo del pezzo viene compensato dal TNC su base
matematica mediante una "rotazione base".
A tale scopo il TNC imposta per l'angolo di rotazione l'angolo che una
superficie del pezzo deve formare con l'asse di riferimento dell'angolo

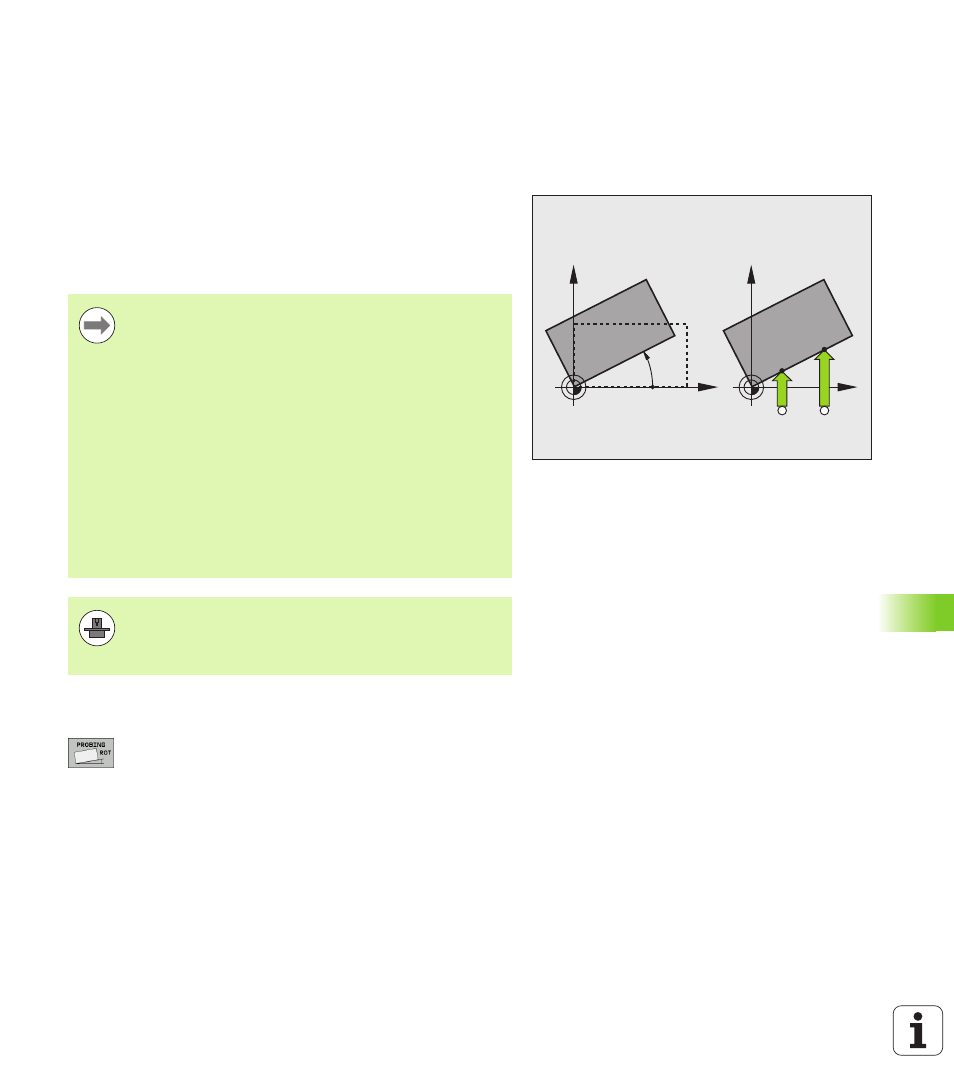

del piano di lavoro. Vedere figura a destra.
Determinazione della rotazione base
U Selezione della funzione di tastatura: premere il
softkey TASTARE ROT
U Posizionare il tastatore vicino al primo punto da tastare
U Selezionare la direzione di tastatura perpendicolare
all'asse di riferimento dell'angolo: selezionare l'asse e
la direzione mediante softkey
U Tastatura: premere il tasto esterno di START
U Posizionare il tastatore vicino al secondo punto da
tastare
U Tastatura: premere il tasto esterno di START. Il TNC
rileva la rotazione base ed indica l'angolo nel dialogo
Angolo di rotazione =
X
Y
PA
X
Y
A B
Selezionare la direzione di tastatura per la misurazione
della posizione obliqua del pezzo sempre
perpendicolarmente all'asse di riferimento dell'angolo.
Per calcolare correttamente la rotazione base
nell'esecuzione del programma occorre programmare nel
primo blocco di spostamento sempre entrambe le
coordinate del piano di lavoro.
Si può impiegare una rotazione base anche in
combinazione con la funzione PLANE, in questo caso si
deve attivare prima la rotazione base e poi la funzione
PLANE.
Se si modifica la rotazione base, quando si esce dal menu
il TNC richiede se si desidera salvare la rotazione base
modificata anche nella riga attiva della tabella Preset. In
questo caso confermare con il tasto ENT.
Il TNC può anche effettuare una compensazione di
serraggio tridimensionale effettiva, se la propria macchina
è predisposta per questo. Rivolgersi eventualmente al
costruttore della macchina.
