396 Programmazione: lavorazione a più assi
12.3 F
resat
ur
a inclinata nel piano r
uotat

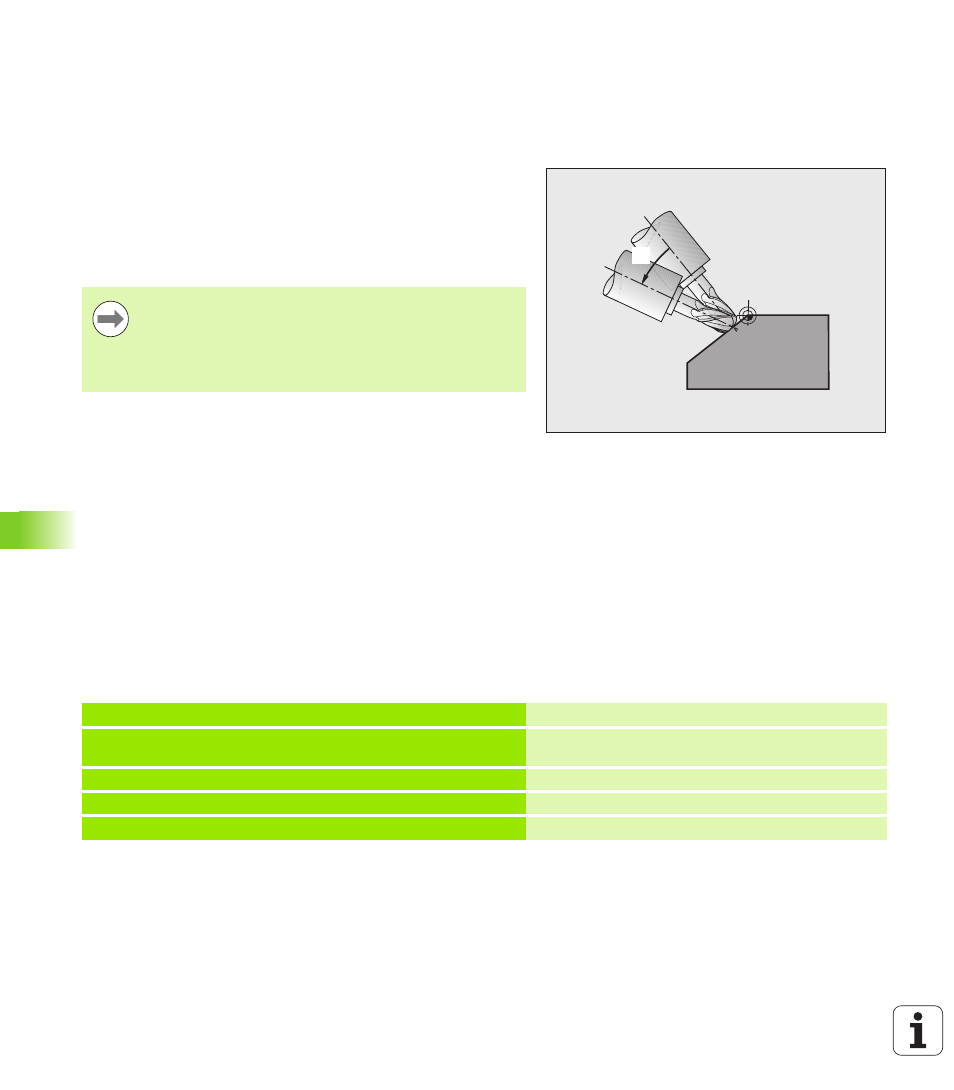

o 12.3 Fresatura inclinata nel piano
ruotato
Funzione
In collegamento con le nuove funzioni PLANE e M128, si può eseguire la
fresatura inclinata in un piano di lavoro ruotato. A questo scopo si
dispone di due definizioni possibili:
„ Fresatura inclinata con spostamento incrementale di un asse
rotativo
„ Fresatura inclinata mediante vettori normali
Fresatura inclinata con spostamento
incrementale di un asse rotativo
U Disimpegno utensile
U Attivazione della funzione M128
U Definizione di una qualsiasi funzione PLANE, fare attenzione al
comportamento nel posizionamento
U Mediante un blocco lineare definizione incrementale dello
spostamento sull’angolo di inclinazione desiderato nell’asse
corrispondente
Blocchi esemplificativi NC
IB
La fresatura inclinata nel piano ruotato funziona solo con
frese a raggio frontale.
Con teste/tavole rotanti a 45° l'angolo di inclinazione può
anche essere definito come angolo solido. Utilizzare in
questi casi FUNCTION TCPM.
...
N12 G00 G40 Z+50 M128 * Posizionamento ad altezza di sicurezza, attivazione
di M128
N13 PLANE SPATIAL SPA+0 SPB-45 SPC+0 MOVE ABST50 F900 * Definizione e attivazione della funzione PLANE
N14 G01 G91 F1000 B-17 * Impostazione dell’angolo di inclinazione
... Definizione della lavorazione nel piano ruotato
